같은 토크로 조였는데 체결 결과가 다르다면? 토크렌치 교정과 작업 조건

같은 설정 토크로 조였는데 체결 결과가 달라졌다면 토크렌치부터 불량으로 단정하지 마세요. 볼트·너트와 좌면, 윤활과 표면처리, 소켓·연장대, 작업자의 힘 방향과 속도를 직전 작업과 같게 맞추는 일이 먼저입니다. 기준 체결부에서도 차이가 반복되면 토크렌치 교정으로 실제 사용 구간의 공구 상태를 확인합니다. 이 순서라야 공정 문제와 공구 문제를 뒤섞지 않을 수 있습니다.

토크는 공구가 볼트를 돌릴 때 가하는 회전력입니다. 실제 체결부를 붙잡아 주는 힘은 축력 또는 체결력이라고 부릅니다. 토크렌치 교정은 공구의 토크 성능을 확인하지만, 완성된 체결부의 축력과 풀림 방지까지 단독으로 보증하지는 않습니다.

체결 결과는 설정 토크만으로 정해지지 않는다

같은 토크를 가해도 나사산과 볼트 머리 아래 좌면의 마찰이 달라지면 체결력은 달라질 수 있습니다. 이 관계를 나타내는 값이 토크 계수입니다. TOHNICHI 자료에 따르면 나사산·좌면의 마찰과 오일, 표면 경도, 표면처리 변화가 토크 계수에 영향을 줍니다.

윤활제를 바꿨거나 도포량이 달라졌다면 설정 토크를 그대로 둬도 이전과 같은 체결 결과가 나오기 어렵습니다. 볼트·너트 로트, 와셔, 가스켓, 도장 두께, 좌면의 기울어짐과 밀착 상태도 함께 살펴야 합니다. 윤활을 임의로 더하지 말고 도면과 작업표준에 적힌 조건부터 재현하세요.

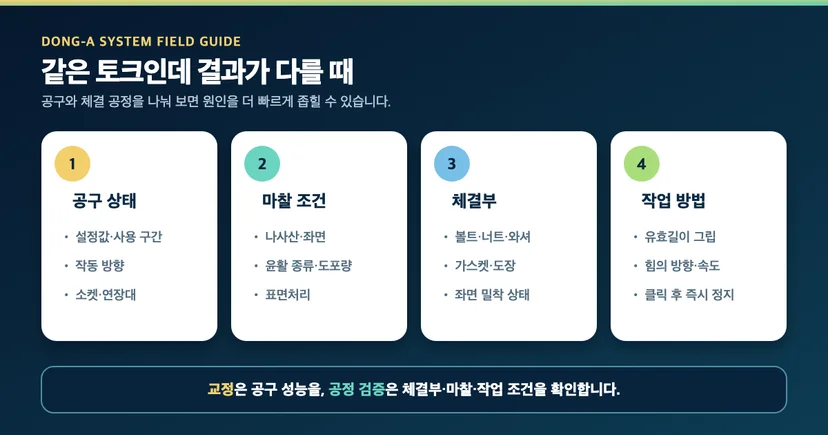

마찰·체결부·작업 방법을 나눠 보는 순서

원인을 찾을 때는 공구를 바꾸기 전에 기준 체결부와 작업 조건을 하나씩 고정해 보세요. 여러 조건을 한꺼번에 바꾸면 값이 안정되더라도 원인을 되짚기 어렵습니다.

1. 같은 규격과 로트의 볼트·너트·와셔를 준비하고 좌면 상태를 확인합니다.

2. 윤활제의 종류, 도포 위치와 양을 작업표준에 맞춥니다.

3. 같은 토크렌치와 소켓을 쓰고 교환 헤드·연장대 구성도 바꾸지 않습니다.

4. 공구의 유효길이 표시 부근을 잡고, 손잡이 길이 방향과 직각이 되도록 힘을 천천히 가합니다.

5. 클릭형 공구는 신호가 느껴지면 힘을 바로 빼고 같은 볼트를 습관적으로 다시 클릭하지 않습니다.

6. 작업자와 공구를 차례로 바꿔 반복합니다. 편차가 작업자를 바꿀 때 커지는지, 공구를 바꿀 때 커지는지 비교합니다.

TOHNICHI는 볼 포인트 육각 소켓, 유니버설 조인트, 플렉시블 조인트가 체결 정확도에 영향을 줄 수 있다고 안내합니다. 연장대와 토션바는 공구 내구성에도 영향을 줄 수 있습니다. 부속품이 달라졌다면 같은 작업으로 묶지 말고 별도 조건으로 기록하세요.

클릭 소리만 같다고 체결 조건까지 같은 것은 아닙니다. 공구를 잡는 위치, 힘의 방향과 속도, 체결 순서를 작업표준에 구체적으로 남겨야 작업자별 차이를 줄일 수 있습니다.

토크렌치 교정이 확인하는 범위

교정에서는 공구가 설정하거나 표시한 토크를 기준 장비와 비교합니다. ISO 6789-1:2017은 손 토크 공구의 적합성 시험과 표시에 관한 요구사항을, ISO 6789-2:2017은 교정 방법과 측정불확도 산정 방법을 다룹니다.

측정불확도는 교정 결과에 남는 불확실성의 크기입니다. 성적서에 적힌 오차와 함께 보아야 작업 기준에 쓸 수 있는 수준인지 판단할 수 있습니다. 공구를 교정대에 설치해 얻은 결과가 현장의 볼트·윤활·좌면·작업 자세까지 재현하는 것은 아닙니다.

(주)동아시스템의 교정 인정범위에는 토크렌치 및 토크 드라이버(20303)가 포함돼 있으며, 공식 페이지에는 현장교정 가능 항목으로 안내돼 있습니다. 실제 의뢰 모델의 공구 형식, 토크 범위와 방향, 필요한 교정점, 요구 불확도는 상담할 때 확인해 주세요.

작업 토크와 교정성적서를 대조하는 방법

성적서를 받으면 공구의 제조사·모델·식별정보부터 실제 사용 장비와 대조하세요. 이어서 작업표준의 토크 단위와 방향을 봅니다. 실제 사용값이 성적서의 교정 범위와 교정점에 들어 있는지도 빠뜨리지 않습니다.

모든 공구에 같은 교정 주기를 적용할 필요는 없습니다. 사용 횟수와 부하, 보관 환경, 낙하·과부하 이력, 이전 성적서의 변화 추세를 보고 품질시스템에서 정합니다. TOHNICHI가 안내하듯 작업 전후 일상 점검과 정기 교정을 나눠 관리하면 갑작스러운 공구 변화를 더 빨리 발견할 수 있습니다.

성적서의 기준값, 오차, 보정값과 측정불확도가 낯설다면 교정 성적서 해독 가이드를 먼저 읽어보세요. 최종 사용 적합 판정은 체결 도면과 사내 허용기준, 고객 요구사항에 맞춰 정해야 합니다.

라인 증설 전에 정리할 공구 수량과 일정

라인을 늘릴 때는 목표 토크만 보지 말고 공구 수량과 교정에 맡겨 현장에서 비는 기간도 계산해야 합니다. 작업 스테이션별 상시 공구, 교대·고장 대비 예비 공구, 교정 기간의 대체 공구를 나눠 적어 두면 생산 일정과 교정 일정을 맞추기 수월합니다.

TOHNICHI 100QL·225QL5·QL100N4·1400QL3처럼 단위와 사용 범위가 다른 공구를 비교할 때는 먼저 도면의 토크를 같은 단위로 맞추세요. 각 모델의 범위와 소켓 조건은 TOHNICHI 토크렌치 렌탈 비교 가이드에 정리돼 있습니다. 현재 대여 가능 여부, 포함 부속품과 개별 장비의 교정 상태는 문의 시점에 확인해야 합니다.

견적요청 페이지의 ‘내용’란에는 다음 조건을 적어 주세요.

• 체결할 부품과 볼트·너트 규격, 중요 체결부 여부

• 목표 토크, 허용범위와 단위(N·m 또는 kgf·cm)

• 시계·반시계 방향과 예비 체결·본체결 순서

• 클릭형·지시형 등 필요한 공구 형식과 스테이션별 수량

• 소켓 각드라이브, 교환 헤드, 연장대와 작업 공간

• 하루 체결 횟수, 교대 운영과 예비 공구 계획

• 필요한 날짜, 사용 기간과 교정성적서 제출 조건

라인 증설이나 기존 공구 교정을 앞두고 있다면 작업 토크와 방향, 필요한 수량, 사용 일정을 한 번에 정리해 두는 편이 좋습니다. 동아시스템에서는 새 공구 구매·렌탈과 기존 공구의 교정 조건을 함께 상담할 수 있습니다. 대체 장비가 필요한 기간까지 전달하면 장비와 교정처에 같은 내용을 따로 설명하는 부담을 줄일 수 있습니다. 실제 공급 가능 여부와 일정은 상담 과정에서 확인합니다.

(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담

(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.

이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.

(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
