자동차부품 치수검사 불일치: 캘리퍼 교정과 측정 조건 확인
우리 공장에서는 합격인데 고객사에서는 불합격이라면 장비부터 의심하기 쉽습니다. 이럴 때는 먼저 도면 기준·측정 위치·온도·측정 방법을 같은 조건으로 맞춰야 합니다.
그다음 실제 사용하는 치수 범위에서 캘리퍼와 마이크로미터의 오차를 확인합니다. 캘리퍼 교정 결과만으로 원인을 단정하기보다 현장 조건과 함께 봐야 납품 판정의 차이를 설명할 수 있습니다.
치수값이 다르다는 사실은 확인의 출발점일 뿐입니다. 두 장비가 같은 치수를 같은 방식으로 측정했는지 정리하면, 장비 상태를 확인할지 측정 절차를 먼저 손볼지 판단하기가 쉬워집니다.
공장과 고객사의 치수는 왜 다르게 나올까?
우선 측정값보다 무엇을 측정했는지부터 맞춥니다. 도면 개정번호가 같은지, 외경·내경·깊이 중 어느 항목인지, 기준면과 접촉 위치가 같은지 확인하세요. 같은 부품이라도 위치와 방향이 다르면 값이 달라질 수 있습니다.
Mitutoyo는 캘리퍼의 주요 오차 요인으로 시차, 측정력, 장비와 부품의 온도 차이, 이동 조의 기울어짐 등을 안내합니다. 쉽게 말해 조가 비스듬히 닿거나 누르는 힘이 달라도 측정값이 달라질 수 있다는 뜻입니다. Mitutoyo 캘리퍼 사용 안내
측정을 시작하기 전에는 측정면의 먼지와 절삭유를 닦고 영점을 확인합니다. 내측 치수는 조를 충분히 넣고, 깊이는 가장 작은 값을 찾습니다. 이 조건을 맞춘 뒤에도 차이가 남는지 확인하세요.

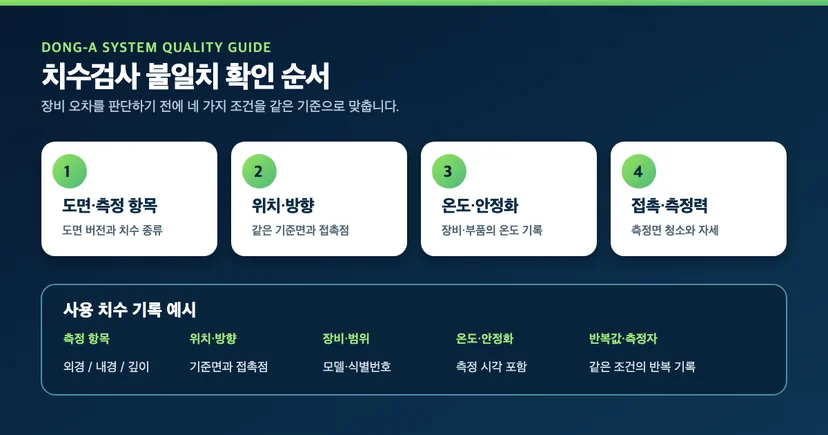

측정 위치·온도·측정력 확인 순서
조건은 아래 순서로 하나씩 맞춰 보세요. 측정자와 장비를 한꺼번에 바꾸지 않고 한 번에 한 조건만 바꾸면 원인을 찾기 쉽습니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
도면과 측정 항목 | 도면 버전·공차, 외경·내경·깊이 구분 | 측정 형상과 범위를 다룰 수 있는 장비 | 서로 다른 기준이나 치수를 비교하는 오류 방지 |
위치와 방향 | 기준면·접촉점·장비 방향 기록 | 부품 형상에 맞는 조와 측정면 | 테이퍼·진원도·버와 접촉 위치의 영향 확인 |
온도와 안정화 | 측정 시각·작업장 온도·보관 상태 확인 | 사용 환경의 온도 조건을 확인할 수 있는 장비 | 열팽창과 온도 차이에 따른 변화 구분 |
측정면과 측정력 | 먼지·절삭유 제거, 조의 자세·래칫 사용 확인 | 접촉 형상과 정압 장치가 작업에 맞는 장비 | 접촉 상태와 작업자 힘의 차이 축소 |
반복과 측정자 | 같은 조건의 반복값·측정자·장비 식별번호 기록 | 반복 측정과 식별이 가능한 장비 | 사람·장비에 따른 변화를 나눠 확인 |
길이 측정의 표준 기준온도는 20 ℃입니다. 다만 현장 측정을 반드시 정확히 20 ℃에서만 해야 한다는 뜻은 아닙니다. 기준온도와 다른 환경이라면 장비와 부품의 열팽창 영향을 고려해야 합니다. NIST는 이 영향을 측정불확도, 즉 측정 결과에 남는 불확실성의 크기에 반영하도록 설명합니다. NIST, 산업 치수측정의 표준 기준온도
마이크로미터는 장비와 부품을 같은 환경에 두어 온도를 안정시킨 뒤 사용합니다. 앤빌과 스핀들 측정면을 닦고 영점을 확인하세요. 측정할 때는 래칫 스톱을 천천히 돌려 일정한 힘으로 접촉시킵니다. 영점을 확인할 때와 실제로 측정할 때의 자세도 같아야 합니다. Mitutoyo 마이크로미터 사용 안내
작업자 차이를 간단히 확인하려면 먼저 한 사람이 같은 장비로 같은 위치를 여러 번 측정합니다. 그다음 장비는 그대로 두고 측정자를 바꿔 기록을 비교합니다. 마지막으로 같은 사람이 장비를 바꿔 측정하면 반복성, 측정자, 장비에 따른 변화를 구분해 볼 수 있습니다.
이 방법은 원인을 좁히기 위한 현장 점검입니다. 정식 측정시스템분석(MSA)을 대신하지는 않습니다.
영점이 맞으면 충분할까? 캘리퍼 교정과 마이크로미터 교정
영점이 맞아도 장비 전체가 정확하다고 볼 수는 없습니다. 영점은 말 그대로 출발점 한 곳을 확인한 결과이기 때문입니다. 실제로 사용하는 치수 구간에서는 다른 오차가 나타날 수 있습니다.
캘리퍼 교정을 의뢰할 때는 “외경 80 mm 부근을 주로 측정합니다”, “내경과 깊이 기능도 사용합니다”처럼 실제 사용 구간과 기능을 알려주세요. 그래야 교정 결과가 현장 업무에 맞는지 판단하기 쉽습니다.
캘리퍼는 외측·내측·깊이를 한 장비로 확인할 수 있지만 측정력을 일정하게 만들어 주는 장치는 없습니다. 마이크로미터는 측정 범위가 나뉘며 래칫으로 접촉 힘을 일정하게 맞춥니다. 두 장비는 접촉 형상과 힘이 다르기 때문에 값이 다르다는 이유만으로 어느 한쪽을 정답이라고 정할 수는 없습니다.
캘리퍼 교정과 마이크로미터 교정 결과에서는 장비 모델과 식별번호를 먼저 확인합니다. 실제 사용 범위가 성적서에 포함됐는지, 각 지점의 결과와 측정불확도가 어느 정도인지도 살펴보세요. 제품 공차와 비교하는 방법은 허용 오차와 교정 기준 안내를, 성적서의 불확도 항목은 측정불확도와 교정성적서 가이드를 참고할 수 있습니다.
(주)동아시스템의 교정 인정범위에는 내·외측 캘리퍼 및 캘리퍼 게이지(10601), 다이얼·디지털 게이지(10605), 내측 마이크로미터(10612), 외측 마이크로미터(10613)가 포함돼 있습니다. 다만 장비마다 측정 범위와 요구 불확도가 다릅니다. 모델명과 실제 사용 구간을 알려주시면 교정 가능 여부를 더 정확히 안내받을 수 있습니다.
교정성적서가 있어도 측정 위치·온도·측정력이나 작업자 차이까지 저절로 해결되지는 않습니다. 성적서의 결과와 현장 기록을 함께 봐야 원인을 정확히 판단할 수 있습니다.
추가 검사 장비와 성적서 준비
분해능은 장비가 표시할 수 있는 가장 작은 단위입니다. 추가 장비를 구매하거나 단기 렌탈할 때는 분해능만 보고 고르기보다 측정할 형상과 범위를 먼저 정리합니다. 외경·내경·단차·깊이 중 어떤 항목을 재는지, 측정면과 조가 부품에 접근할 수 있는지, 필요한 정확도와 작업 환경이 무엇인지 확인하세요. 검사값을 전산에 저장해야 한다면 데이터 출력 방식도 함께 검토합니다.
납품 검사 때문에 캘리퍼나 마이크로미터를 추가로 확보할 때는 측정할 치수와 필요한 정확도, 성적서 요구사항을 함께 검토해야 합니다. 동아시스템에서는 장비 선정과 판매·렌탈 상담에 교정 조건을 함께 반영할 수 있어, 장비 확보 후 다른 기관에 같은 검사 조건을 다시 설명하는 과정을 줄일 수 있습니다. 실제 공급 가능 모델과 일정은 문의 시 확인합니다.
견적요청 페이지의 ‘내용’란에 아래 정보를 적어 주세요.
측정 대상과 외경·내경·깊이 등 측정 항목
필요한 측정 범위와 도면 공차
장비명·제조사·모델·수량 또는 보유 장비 식별정보
필요한 날짜와 고객사 성적서 제출 조건
구매·렌탈이 함께 필요하다면 사용 기간과 데이터 출력 여부
사용 범위를 아직 정확히 모르더라도 괜찮습니다. 도면의 측정 항목과 현재 사용하는 장비 모델부터 적어 주세요. 기존 성적서나 장비 목록이 있다면 함께 첨부하면 상담이 더 빠릅니다.
(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.
이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
