진동 센서 교정의 표준, Bently Nevada TK-3e 렌탈 및 활용 가이드

Contents

1. 정적/동적 테스트를 하나로 해결하는 올인원 솔루션 2. 현장 맞춤형 설계와 폭넓은 호환성 3. 현장 베테랑이 전하는 TK-3e 측정 꿀팁 4. 구매 vs 렌탈, 어떤 것이 합리적일까요?맺음말 신뢰와 전문성의 (주)동아시스템 렌탈 서비스

📱렌탈 전용 연락처 : 010-6565-3866 (🤙 전화 연결)

📧 이메일 : donga@dongasystem.co.kr

🏢 위치 : 울산광역시 남구 정동로 11-1(삼산동 1600-7)

💻 홈페이지 : https://www.dongasystem.co.kr/

💡

(주)동아시스템은 현재 Bently Nevada TK-3e의 재고를 확보하고 있습니다.

현장에서 회전기계 진동 관리를 담당하시는 엔지니어분들이라면 한 번쯤 이런 고민 해보셨을 겁니다. "이 진동 값이 정말 맞는 걸까?", "센서가 고장 난 건 아닐까?" 혹은 대정비(Turn-around) 기간에 수많은 변위 센서(Proximity Probe)를 일일이 점검해야 하는데 장비가 부족해 발을 동동 구르신 적도 있으시죠.

Bently Nevada는 진동 감시 분야에서 독보적인 브랜드 파워를 가진 제조사입니다. 오늘 소개할 TK-3e는 바로 이 Bently Nevada 시스템의 '신뢰성'을 검증하는 핵심 장비입니다. 단순히 센서가 작동하는지를 넘어, 모니터링 시스템 전체가 정확한 값을 지시하고 있는지 확인할 수 있는 유일한 솔루션이죠.

그럼 현장의 필수품, TK-3e가 구체적으로 어떤 역할을 하는지 함께 살펴보겠습니다.

1. 정적/동적 테스트를 하나로 해결하는 올인원 솔루션

TK-3e의 가장 큰 특징은 하나의 장비로 정적(Static) 테스트와 동적(Dynamic) 테스트가 모두 가능하다는 점입니다. 현장에서는 상황에 따라 두 가지 기능이 모두 필요한데, 이를 완벽하게 지원합니다.korean.instrumentsensors+1

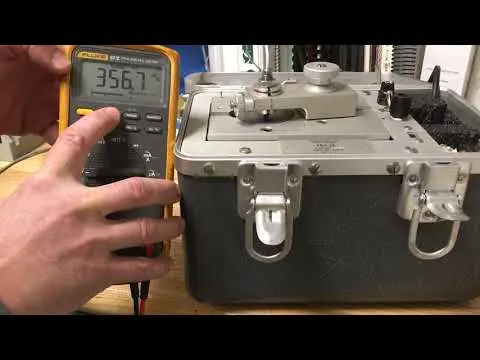

정적 테스트 (Spindle Micrometer): 마이크로미터를 이용해 프로브와 타겟 사이의 간격(Gap)을 정밀하게 조절하며 전압 변화를 측정합니다. 이를 통해 센서 시스템의 선형성(Linearity)을 검증할 수 있습니다.

동적 테스트 (Wobble Plate): 모터로 구동되는 워블 플레이트(Wobble Plate)가 회전하며 물리적인 진동을 만들어냅니다. 실제 축 진동과 유사한 환경을 구현하여 모니터링 시스템이 진동 진폭(Amplitude)을 정확하게 읽는지 확인할 수 있습니다.

2. 현장 맞춤형 설계와 폭넓은 호환성

이 제품은 실험실이 아닌 거친 현장에서 사용되도록 설계되었습니다. 전동식(Electric Driven) 구동 방식을 채택하여 전원만 연결하면 어디서든 일정한 속도로 진동 시뮬레이션이 가능합니다.joyoungintl+1

특히 주목할 점은 다양한 프로브 사이즈를 지원한다는 것입니다. 유니버설 프로브 마운트를 통해 지름 5mm에서 19mm까지 다양한 크기의 프로브를 고정할 수 있어, Bently Nevada 제품뿐만 아니라 대부분의 와전류(Eddy Current) 타입 센서 점검에 활용할 수 있습니다.instrumentsensors

구분	상세 사양
모델명	Bently Nevada TK-3e
진동 범위	50 ~ 254 µm (2 ~ 10 mils) Peak-to-Peak scribd
구동 방식	전동 모터 구동 (Electric Driven)
사용 전원	95-125 VAC 또는 190-250 VAC, 50/60 Hz
프로브 호환	5mm ~ 19mm 직경의 프로브 장착 가능
타겟 재질	AISI 4140 Steel (표준)

3. 현장 베테랑이 전하는 TK-3e 측정 꿀팁

장비 성능을 200% 활용하기 위해 몇 가지 실무 팁을 공유해 드릴게요.

타겟 재질(Target Material)을 꼭 확인하세요.

TK-3e의 표준 타겟은 AISI 4140 스틸입니다. 만약 현장의 실제 회전축 재질이 17-4 PH나 다른 합금강이라면, 센서 출력값이 달라질 수 있습니다. 이럴 때는 제조사에 문의하여 해당 재질의 타겟을 별도로 구하거나, 보정 계수(Scale Factor)를 감안하여 측정해야 정확한 검증이 가능합니다.scribd

마그네틱 베이스를 활용해 고정하세요.

미세한 진동(마이크로미터 단위)을 다루는 장비인 만큼 흔들림은 금물입니다. 스핀들 마이크로미터 어셈블리 바닥에는 강력한 자석(Magnetic Base)이 있습니다. 이를 빔이나 평평한 철판에 단단히 고정하고 측정하면 훨씬 안정적인 데이터를 얻을 수 있습니다.instrumentsensors

4. 구매 vs 렌탈, 어떤 것이 합리적일까요?

고가의 정밀 계측기인 만큼 구매와 렌탈 사이에서 고민이 많으실 텐데요, 상황에 따른 선택 가이드를 제안해 드립니다.

이런 경우엔 '구매'를 고려해 보세요:

대규모 플랜트로 상시 점검 인력이 있고, 매주/매월 정기적으로 진동 센서를 점검해야 할 때

장비 관리 및 주기적인 교정(Calibration)을 자체적으로 수행할 예산과 프로세스가 있을 때

이런 경우엔 '렌탈'이 훨씬 효율적입니다:

1년에 1~2회 대정비(Overhaul) 기간에만 집중적으로 사용할 때

고가의 장비 구매 비용과 감가상각이 부담스러울 때

가장 중요한 점! 교정 성적서(Calibration Certificate) 유효기간 관리 때문입니다. 계측기는 주기적으로 교정을 받아야 신뢰성을 인정받는데, 렌탈을 이용하면 전문 업체가 최신 교정을 마친 장비를 제공하므로 관리 스트레스에서 해방될 수 있습니다.

특히 TK-3e와 같은 검증 장비는 그 자체의 정확도가 생명입니다. 교정 주기가 지난 장비로 센서를 테스트하는 것은 자로 길이를 재는데 그 자의 눈금이 지워진 것과 다름없습니다. 검증된 렌탈 서비스를 통해 프로젝트의 신뢰도를 높여보세요. 😁

맺음말

진동 센서는 설비 보호의 최전선입니다. 그 센서를 검증하는 TK-3e는 선택이 아닌 필수 장비라고 할 수 있죠. 다가오는 정비 기간에는 최적의 상태로 관리된 TK-3e를 활용해 설비의 안전을 확실하게 챙겨보시길 바랍니다.
