DC 전원공급기 렌탈 비교: 전압·전류·전력으로 고르는 법
DC 전원공급기 렌탈은 시험할 제품에 일정한 직류 전압과 전류를 공급할 때 이용합니다. 최대 전압과 최대 전류만 따로 보고 장비를 고르면 안 됩니다. 일부 전원공급기는 전압을 높일수록 낼 수 있는 전류가 줄어듭니다. 시험할 제품이 켜지는 순간 큰 전류를 쓰거나, 모터처럼 전원 쪽으로 전기를 되돌려 보낼 수도 있습니다.
먼저 실제 사용할 값을 전압(V) × 전류(A) = 전력(W)으로 계산하세요. 예를 들어 10V에서 4A를 쓰면 40W가 필요합니다. 그다음 정전압(CV)·정전류(CC) 동작, 연결할 제품의 특성, 출력의 작은 흔들림, 설정 변화에 반응하는 속도, 보호와 원격 제어를 확인합니다.
전압·전류·전력을 함께 계산하는 법

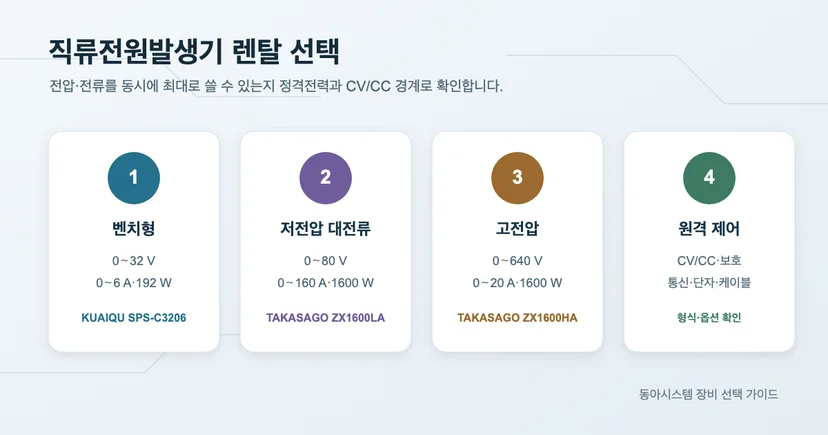

아래 비교도처럼 실제로 쓸 전압과 전류의 조합이 장비가 낼 수 있는 범위 안에 들어오는지부터 확인해 보겠습니다.
작업 조건 | 먼저 계산할 값 | 후보 | 확인할 제한 |
|---|---|---|---|
80V 이하 중전류 | 요구 전력 400W 이내인지 | Takasago ZX400L | 80V에서 가능한 실제 최대 전류 |
고전압 시험 | 최대 640V, 요구 전력 1600W | Takasago ZX1600HA | 절연·안전 거리와 전류 제한 |
저전압 대전류 | 최대 80V, 요구 전류 160A급 | Takasago ZX1600LA | 케이블 굵기, 단자와 냉각 |
소형 회로 개발 | 32V, 6A, 192W 이내 | KUAIQU SPS-C3206 | 출력 수, 출력의 작은 흔들림과 보호 기능 |
80V와 40A를 단순히 곱하면 3200W처럼 보이지만 ZX400L의 정격 전력은 400W입니다. 따라서 80V에서는 5A 수준, 10V에서는 40A 수준으로 사용해야 합니다. 1600W 계열도 마찬가지입니다. 최대 전압과 최대 전류를 동시에 낼 수 있는지는 제조사가 제공하는 전압·전류 조합표나 그래프로 확인하세요.
정전압(CV)과 정전류(CC)의 차이
CV는 설정한 전압을 유지하는 정전압 모드입니다. CC는 설정한 전류를 넘지 않게 막는 정전류 모드입니다. 연결한 제품이 설정값보다 큰 전류를 요구하면 전원공급기가 CC 모드로 바뀌고 출력 전압이 내려갑니다. 고장으로 판단하기 전에 화면의 CV·CC 표시와 연결한 제품의 저항을 확인하세요.
모터, 인버터 입력부, 전기를 많이 저장하는 큰 커패시터는 전원을 켜는 순간 평소보다 큰 전류를 쓸 수 있습니다. 이를 돌입전류라고 합니다. 전류 제한을 너무 낮게 잡으면 장치가 켜지지 않고, 너무 높이면 부품과 배선에 무리가 갈 수 있습니다. 시험할 제품의 제조사가 제시한 기동 조건과 전압·전류를 서서히 올리는 설정을 따르세요.
고전압과 큰 전류에서 달라지는 배선
640V급 작업은 감전과 불꽃 방전 위험이 있습니다. 충분한 절연 거리와 문이 열리면 출력을 차단하는 인터록도 고려해야 합니다. 160A급 작업은 케이블 저항 때문에 생기는 전압 저하와 연결부 발열, 단자를 조이는 힘이 중요합니다. 같은 1600W라도 필요한 설비와 안전 조치는 완전히 다릅니다.
출력을 끈 뒤에도 연결한 제품과 출력 단자에 전압이 남아 있는지 확인하세요. 고전압·대전류 배선에는 해당 정격을 견디는 케이블과 커넥터를 제조사 절차에 따라 사용해야 합니다. 배터리나 모터는 전원공급기 쪽으로 전류를 되돌려 보낼 수 있습니다. 이런 제품은 역전류 보호 장치나 전기를 안전하게 소비하는 전자부하를 별도로 검토하세요.
출력 범위별 모델 비교
계산한 운전점과 부하 특성을 각 모델의 공개 구성에 대입해 보겠습니다.
제조사 | 모델 | 공개 출력 구성 | 먼저 확인할 조건 |
|---|---|---|---|
Takasago | ZX400L | 0 | 출력 전력 영역과 필요한 전류 |
Takasago | ZX1600HA | 0 | 고전압 안전, 절연과 멀리서 출력을 끄는 인터록 |
Takasago | ZX1600LA | 0 | 대전류 케이블, 전압 강하와 발열 |
KUAIQU | SPS-C3206 | 0 | 실제 형명, 출력 수·출력의 작은 흔들림·통신 구성 |
Takasago ZX400 안내, ZX1600HA 고전압형, ZX1600LA 대전류형에서 개별 모델을 비교할 수 있습니다. SPS-C3206은 공개 제조사 자료와 실제 장비 명판을 출고 전에 함께 대조해야 합니다.
렌탈 문의 전 운전점 체크리스트
DC 전원공급기 렌탈 문의에는 아래 정보를 준비하세요.
최소·정상·최대 전압
정상 전류와 켤 때의 순간 전류·최대 전류
연속 운전점의 전력과 운전 시간
히터·큰 커패시터·모터·배터리 등 연결할 제품의 종류
CV·CC, 자동 시험 순서, 원격 제어와 데이터 기록 요구
케이블 길이, 단자, 접지와 문이 열리면 출력을 끄는 안전 기능
전압과 전류의 최대값이 아니라 실제 운전점 전체가 출력 영역 안에 들어오는지가 선택의 기준입니다.
(주)동아시스템의 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기의 선정, 렌탈 출고 조건, 교정 요구사항을 잇는 원스톱 상담을 운영합니다. DC 전원공급기 렌탈을 문의할 때 운전 전압·전류·전력, 부하 종류, 배선, 제어 방식과 일정을 알려주시면 확인 가능한 후보를 안내합니다.
실제 공급 가능 모델과 케이블·인터페이스 구성, 교정 상태는 문의 시점에 확인합니다.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
