FLUKE 1507 렌탈 전 시험전압을 어떻게 고를까? 50·100·250·500·1000V 선택과 안전 순서

FLUKE 1507 렌탈을 준비할 때 시험전압부터 임의로 고르면 안 됩니다. 시험 대상 제조사가 지정한 DC 절연저항 시험전압과 적용 규격을 먼저 확인한 뒤, 필요한 값이 50·100·250·500·1000V 가운데 있는지 대조해야 합니다.

장비 범위만큼 중요한 조건이 무전압 확인과 방전입니다. 절연저항계는 시험 중 높은 DC 전압을 출력합니다. 회로 전원을 분리하고 연결된 전자장치의 분리 절차를 확인한 뒤 측정하세요. 시험이 끝난 다음에는 프로브를 유지한 채 잔류전압이 낮아지는 과정까지 살펴야 합니다.

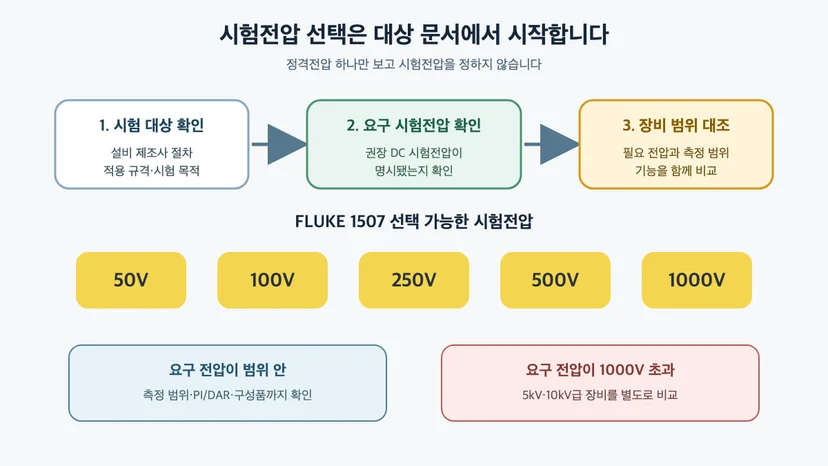

시험전압은 무엇으로 골라야 할까?

시험전압은 설비 정격전압만 보고 자동으로 정하는 값이 아닙니다. 제조사가 지정한 DC 절연저항 시험전압을 우선 적용하고, 값이 없으면 해당 설비와 작업에 맞는 산업 기준을 확인해야 합니다.

Fluke의 절연저항계 선택 가이드는 시험 대상과 전압 요구사항을 먼저 정리한 다음 필요한 출력 전압을 제공하는 장비를 고르도록 안내합니다. FLUKE 1507은 50·100·250·500·1000V를 선택할 수 있습니다. 확인된 요구 전압이 이 다섯 값 가운데 있을 때 후보가 됩니다. 1000V보다 높은 전압이 필요하면 다른 범위의 절연저항계를 비교해야 합니다.

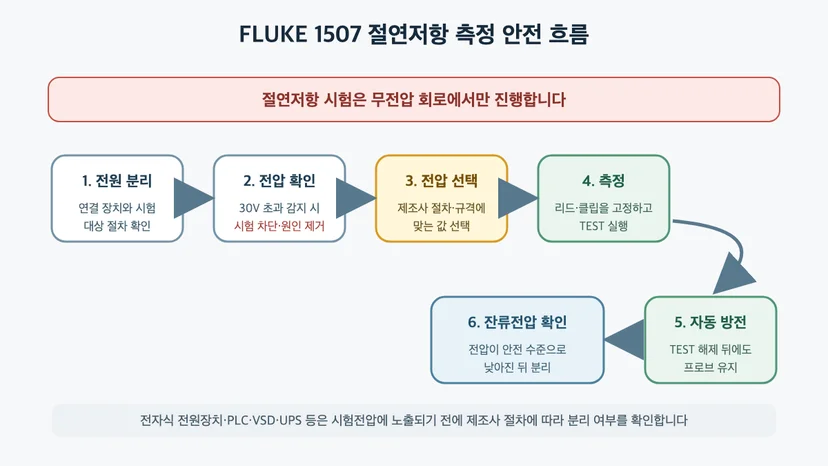

측정 전 무전압 확인이 먼저인 이유

절연저항 시험은 무전압 회로에서만 진행합니다. IEC 61557-2:2019는 무전압 상태 설비와 기기의 절연저항을 측정하는 장비에 적용됩니다. Fluke 1507 설명서도 같은 조건을 명시합니다.

1507은 절연 시험을 시작하기 전에 단자에서 30V를 초과하는 전압을 감지하면 시험을 차단합니다. 다만 이 기능이 전원 분리 절차를 대신하지는 않습니다. 표시와 경고가 나타나면 테스터를 분리하고 전원을 제거한 뒤 원인을 확인해야 합니다.

전자식 전원장치, PLC, 가변속 드라이브(VSD), 무정전전원장치(UPS), 배터리 충전기 같은 반도체 장치는 절연 시험전압으로 손상될 수 있습니다. 시험 회로에 무엇이 연결되어 있는지 확인하고, 대상 장치의 제조사 절차에 따라 분리 여부를 결정하세요.

시험 후 자동 방전까지가 한 번의 측정

TEST 버튼에서 손을 뗀 직후 프로브를 떼지 않습니다. Fluke 설명서에 따르면 프로브를 시험점에 유지하는 동안 피시험 회로가 테스터를 통해 방전됩니다. 표시 전압이 낮아진 것을 확인한 뒤 리드와 클립을 분리해야 합니다.

공식 사양의 자동 방전 시간은 정전용량이 1µF 이하일 때 0.5초 미만입니다. 이 수치가 모든 설비의 안전 상태를 보장하지는 않습니다. 시험 대상마다 정전용량과 연결 상태가 다를 수 있으므로 실제 표시로 잔류전압 저하를 확인해야 합니다.

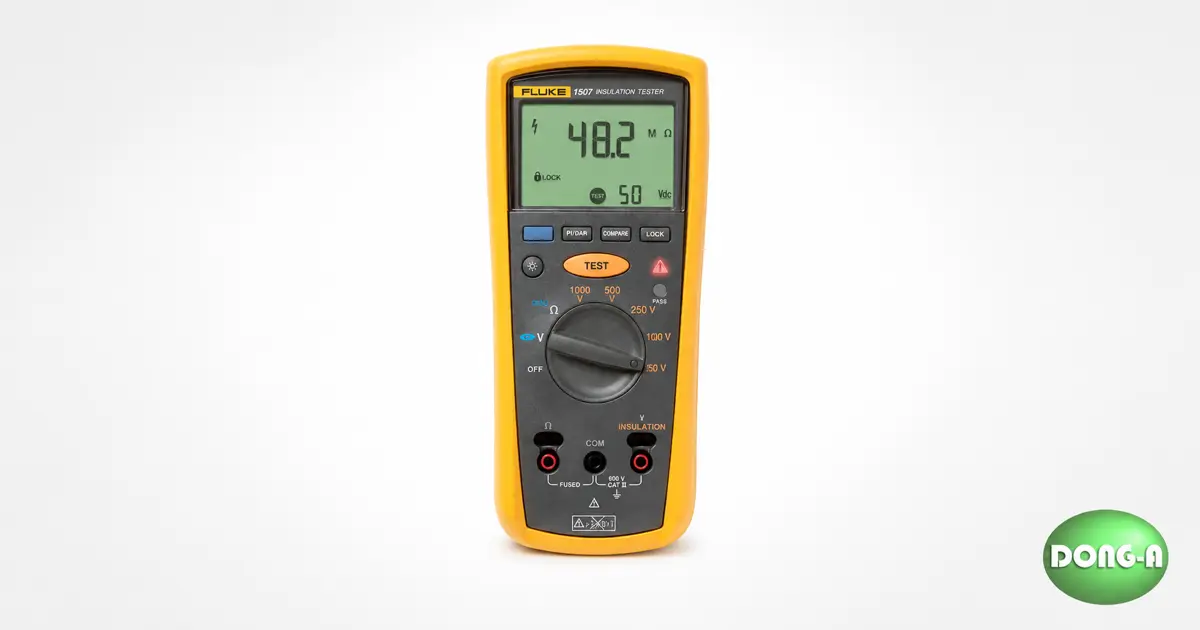

1507의 측정 범위와 기능

FLUKE 1507은 0.01MΩ부터 10GΩ까지 절연저항을 측정합니다. 50V와 100V 범위의 정확도는 ±(3%+5), 250V와 500V는 ±(1.5%+5)입니다. 1000V에서는 2000MΩ까지 ±(1.5%+5), 그보다 높은 구간은 ±(10%+3)으로 나뉩니다.

분극지수(PI)는 10분 절연저항을 1분 값으로 나눈 비율입니다. 유전흡수비(DAR)는 1분 값을 30초 값으로 나눕니다. 1507은 두 값을 자동 계산하므로 한 번의 순간값보다 시간에 따른 변화를 보려는 예방정비에 쓸 수 있습니다. 합격 기준은 시험 대상 제조사와 적용 규격에 맞춰야 합니다.

Compare 기능은 100kΩ부터 500MΩ까지 기준값을 선택해 측정값이 이를 넘는지 표시합니다. 장비가 보편적인 합격 기준을 정해주는 기능은 아닙니다. 작업 전에 확정한 기준을 반복 시험에서 빠르게 확인하는 보조 기능입니다.

1kV·5kV·10kV 장비 선택 기준

FLUKE 1507 렌탈은 확인된 요구 시험전압이 최대 1000V이고, 10GΩ 범위와 PI·DAR 자동 계산이 작업에 맞을 때 검토할 수 있습니다. 요구 전압이 더 높다면 모델 이름보다 출력 시험전압과 측정 범위, 자동 방전, 리드와 클립의 정격을 다시 비교해야 합니다.

같은 1kV급 장비의 차이는 FLUKE 1520 절연저항계 안내에서 확인할 수 있습니다. 5kV급은 MEGGER BM11D 렌탈 가이드, 10kV급은 KYORITSU 3124A 절연저항계 안내로 이어서 비교해 보세요. 현재 대여 가능 여부와 실제 리드·클립 구성, 교정 상태는 문의 시점에 확인해야 합니다.

렌탈 문의 체크리스트

FLUKE 1507 렌탈 문의 전에는 다음 다섯 가지를 정리해 주세요. 시험 대상과 요구 전압이 빠지면 모델 범위를 정확히 좁히기 어렵습니다.

1. 시험 대상은 케이블, 모터, 변압기, 개폐기 또는 다른 설비 중 무엇인가요?

2. 제조사 절차나 적용 규격에서 요구하는 DC 시험전압은 몇 V인가요?

3. 예상 절연저항 범위와 PI·DAR 또는 Compare 기능이 필요한가요?

4. 전자식 전원장치·PLC·VSD·UPS 등 분리해야 할 연결 장치가 있나요?

5. 사용 일정과 필요한 리드·클립, 교정 성적서 조건은 무엇인가요?

이 정보가 있으면 1507의 최대 1000V·10GΩ 범위가 맞는지, 5kV나 10kV급 장비를 검토해야 하는지 구분하기가 수월합니다.

(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담

(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.

이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.

(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.

렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 위치와 서비스 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
