FLUKE 435II 렌탈 가이드: 435 Series II·PowerWave·6000A
FLUKE 435II 렌탈 장비는 3상 전압과 전류, 전력, 에너지, 고조파, 플리커, 불평형, 전압 강하·상승과 과도 현상을 기록하는 전력 품질 분석기입니다. 발전기, UPS, 인버터와 공장 배전반처럼 문제가 간헐적으로 나타나는 설비에서는 측정 항목뿐 아니라 결선, 전류 프로브 범위, 기록 기간을 함께 설계해야 합니다.
현장에서는 FLUKE 435와 435 Series II를 같은 이름으로 부르기도 합니다. 이 글의 대상은 435 Series II(435II)이며, 구형 435와 메뉴·기록 기능·액세서리가 다를 수 있습니다. 본체 라벨에서 Series II 표기를 확인하고, 부하 전류에 맞는 프로브와 결선 방식을 먼저 확정하세요.
435와 435II를 왜 구분해야 할까?
435II는 Fluke 430 Series II 플랫폼으로, 에너지 손실 계산, PowerWave 데이터 캡처, 이벤트와 반주기 RMS 기록 등 장시간 전력 품질 조사에 필요한 기능을 제공합니다. 기존 435를 찾는 검색어로 들어왔더라도 실제 대여 장비가 435II인지, 케이블과 프로브가 해당 본체와 맞는지 확인해야 합니다.
전압 입력은 공식 사양상 위상-중성선 기준 1 V～1000 V 범위를 다루고, 공칭 전압 정확도는 ±0.1%로 안내됩니다. 다만 정확도는 측정 기능, 입력 범위, 프로브와 환경 조건에 따라 달라지므로 “0.1%”만으로 모든 결과의 불확도를 판단할 수 없습니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
대상 모델 | FLUKE 435 Series II | 구형 435와 본체·기능·구성품 구분 | [1] |
전압 입력 | 위상-중성선 1 V～1000 V | 저압 배전의 공칭 전압과 결선 조건 확인 | [1] |
공칭 전압 정확도 | ±0.1% | 전압 품질 평가 시 해당 기능의 사양 조건 대조 | [1] |
고전류 프로브 | i430-FLEXI-TF, 최대 6000 A 구성 4개 | 대전류 3상과 중성선 측정에 구성 수 확인 | [1] |
저전류 프로브 | i5s 5 A 구성 4개 | CT 2차나 저전류 회로에 별도 감도 확보 | [1] |
전류 프로브는 6000A와 5A 중 무엇을 써야 할까?
i430-FLEXI-TF는 넓은 도체를 감싸는 플렉시블 프로브로, 큰 부하 전류를 측정할 때 유용합니다. 반면 i5s는 5 A 범위의 저전류 클램프로 CT 2차나 작은 전류를 더 세밀하게 볼 때 사용합니다. 프로브 정격이 높다고 모든 전류에서 더 나은 선택은 아닙니다. 예상 전류와 필요한 분해능을 기준으로 고르세요.
동아시스템 장비 정보에는 i430-FLEXI-TF 6000 A 프로브 4개와 i5s 5 A 프로브 4개 구성이 기재돼 있습니다. 실제 출고 수량과 케이블, 색상 마커, 전압 리드 구성은 문의 시 확인해야 합니다. 렌탈 요청 때 부하 전류, 도체 직경, CT 2차 측정 여부를 알려주면 프로브 선택이 빨라집니다.
3상 결선 오류를 어떻게 줄일까?
측정 시작 전 계통이 단상, 3상 3선식, 3상 4선식 중 무엇인지 확인합니다. 전압 리드와 전류 프로브의 상 순서, 프로브 화살표 방향, 중성선 연결을 맞춘 다음 벡터도와 위상 값을 봅니다. 유효전력이 음수거나 역률·위상각이 비정상적이면 설비 이상으로 단정하기 전에 프로브 방향과 상 매칭부터 재확인하세요.

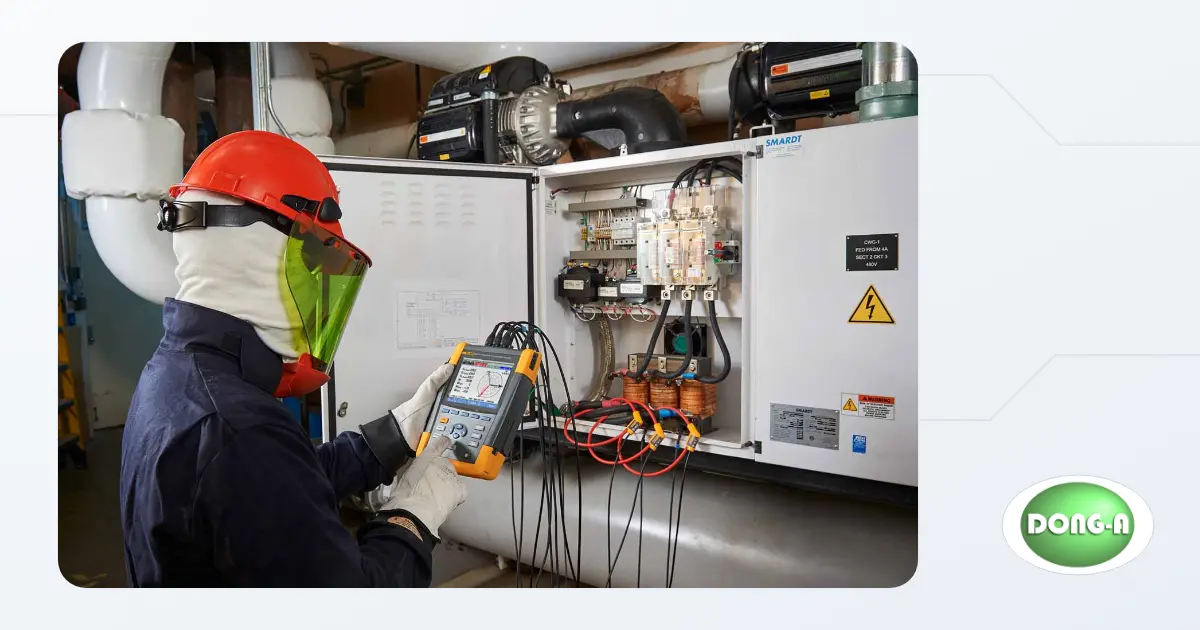

활선 배전반 작업은 해당 현장의 안전 절차와 자격, PPE, 측정 범주에 맞는 리드·프로브를 전제로 해야 합니다. 측정기 정격만 보고 접근 가능 범위가 자동으로 결정되는 것은 아닙니다. 설치 후에는 덮개를 닫을 수 있는지, 케이블이 회전체나 고온부와 닿지 않는지도 점검합니다.
PowerWave와 반주기 RMS는 언제 필요할까?
PowerWave는 전압·전류 파형과 RMS 데이터를 빠르게 캡처해 모터 기동, 발전기 전환, UPS·인버터의 순간 응답을 살펴볼 때 쓰입니다. 반주기 RMS와 이벤트 기록은 짧은 전압 강하나 상승이 설비 트립 시점과 맞물리는지 확인하는 데 도움을 줍니다. 파형 기록이 필요한지, 표준 전력 품질 조사만 필요한지에 따라 저장량과 관찰 기간이 달라집니다.
인버터 효율을 볼 때는 입력과 출력의 전력 측정 위치, 프로브 종류, 주파수 성분을 명확히 해야 합니다. 시스템 모니터와 EN 50160 같은 평가 기능도 계통·측정 목적에 맞게 설정해야 하며, 결과 화면 하나만으로 원인을 확정하지 않습니다. 이벤트 전후 부하 상태, 운전 로그, 보호계전기 기록을 함께 비교하세요.
구매·렌탈 선택 기준
에너지 관리와 전력 품질을 상시 모니터링하고 사내 기준으로 반복 측정한다면 구매가 맞을 수 있습니다. 설비 트립 원인 조사, 시운전, 셧다운 전후 비교처럼 기간이 정해졌다면 기록 계획과 프로브를 묶어 FLUKE 435II 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
장기 모니터링과 반복 보고를 위해 전용 세트를 계속 운영할 때 | 특정 설비의 이벤트 조사 기간과 예상 전류에 맞춰 구성할 때 |
렌탈 기간은 단순 측정 시간보다 길게 잡는 편이 안전합니다. 설치, 정상 운전 기준값 확보, 이벤트 대기, 회수와 분석에 필요한 시간을 포함하세요. 보고서가 필요하면 필요한 그래프, 원시 데이터, 측정 간격과 시간 동기 기준도 먼저 정합니다.
현장 투입 전 체크리스트
FLUKE 435II 렌탈 문의 전에 아래 조건을 정리해 주세요.
3상 3선식과 3상 4선식 중 어떤 계통인가요?
공칭 전압, 예상 전류, 도체 직경과 CT 2차 측정 여부는 무엇인가요?
i430-FLEXI-TF 6000 A와 i5s 5 A 중 어떤 프로브가 필요한가요?
고조파, 플리커, 이벤트, PowerWave, 에너지 중 우선 항목은 무엇인가요?
발전기·UPS·인버터의 운전 이벤트와 측정 시간을 맞출 수 있나요?
필요한 교정 문서, 원시 데이터와 보고 형식은 무엇인가요?
개별 장비의 펌웨어, 구성품, 교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
