FLUKE 572-2 60:1은 얼마나 멀리서 잴까? 고온 표적 크기와 측정거리
FLUKE 572-2 60:1은 최대 측정거리를 뜻하지 않습니다. D:S(Distance-to-Spot, 거리 대 측정점 비율)는 장비와 표적 사이의 거리(D)를 적외선이 모이는 측정점 지름(S)과 비교한 광학비입니다. 거리÷60은 빠른 추정에 쓸 수 있지만, 이 모델의 최소 측정점은 19mm이고 실제 광학 도표는 단순 직선 비례와 다릅니다.
작은 고온 표적을 멀리서 재려면 온도 범위만 보지 말고 실제 거리에서 측정점이 얼마나 커지는지 먼저 확인합니다. 표적이 측정점보다 작으면 주변 배경의 적외선 에너지까지 함께 들어와 표시값이 달라질 수 있습니다. 렌탈 전에 측정거리, 표적의 유효 면적, 표면 재질을 함께 정리하세요. 그래야 모델과 작업 위치를 구체적으로 맞출 수 있습니다.
D:S 60:1의 의미와 계산 한계
D:S 60:1은 거리와 대략적인 측정점 지름의 비가 60 대 1임을 나타냅니다. 예를 들어 1,200mm 거리라면 1,200÷60=20mm로 빠르게 가늠할 수 있습니다. 다만 이 계산은 광학 성능을 이해하기 위한 근사값입니다. 어느 거리에서나 보장되는 실제 측정점 크기로 쓰지는 않습니다.
Fluke는 572-2의 D:S를 90% 에너지 기준 60:1로 표기합니다. 여기서 90% 에너지 영역은 검출기에 들어오는 적외선 에너지의 대부분이 모이는 범위를 뜻합니다. 측정점 바깥의 영향까지 완전히 배제하지는 못합니다. Fluke의 적외선 온도 교정 자료도 주변부 광학 반응 때문에 교정용 표적은 명목 측정점보다 훨씬 커야 할 수 있다고 설명합니다.
레이저 두 점은 측정 센서가 아니라 조준 표시입니다. 사용 설명서도 레이저가 온도 측정과 직접 관련되지 않는다고 밝힙니다. 레이저 위치만 보고 작은 부품이 측정점 안에 들어왔다고 판단하기보다 거리와 공식 도표를 같이 봐야 합니다.

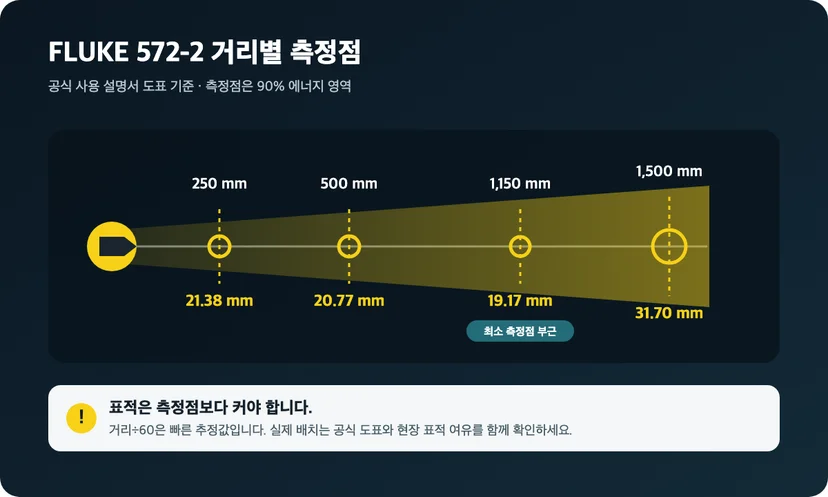

572-2 공식 광학 도표의 거리별 측정점
FLUKE 572-2 60:1을 현장에 적용할 때는 사용 설명서의 거리별 수치를 우선합니다. 도표에는 250mm에서 21.38mm, 500mm에서 20.77mm, 1,150mm에서 19.17mm, 1,500mm에서 31.70mm의 측정점이 제시돼 있습니다. 제품 사양의 최소 측정점 19mm와도 일치하는 흐름입니다.
장비와 표적 사이 거리 | 공식 도표의 측정점 지름 | 거리÷60 근사값 | 판단 |
|---|---|---|---|
250mm | 21.38mm | 약 4.17mm | 근사식을 실제값으로 쓰면 안 되는 구간 |
500mm | 20.77mm | 약 8.33mm | 공식 도표 기준으로 표적 크기 확인 |
1,150mm | 19.17mm | 약 19.17mm | 도표상 최소 측정점 부근 |
1,500mm | 31.70mm | 25mm | 실제 측정점이 근사값보다 큼 |
거리÷60만으로 가까운 거리의 작은 측정점을 계산하면 지나치게 낙관적인 결과가 나올 수 있습니다. 현장 거리를 정한 다음 공식 도표에서 측정점을 찾고, 그보다 큰 유효 표면이 확보됐는지 살핍니다.
표적 크기와 측정점 여유
표적은 측정점보다 커야 합니다. Fluke 572-2 설명서는 표적이 작을수록 장비를 더 가까이 가져가라고 안내합니다. Fluke의 온도계 선택 자료는 한 단계 더 보수적으로, 측정 표면을 측정점의 두 배 이상 확보하는 조건을 이상적인 기준으로 제시합니다.
예를 들어 1,500mm 거리의 공식 측정점은 31.70mm입니다. 이때 폭이 30mm인 볼트 머리나 얇은 가열부를 재면 측정점보다 표적이 작습니다. 반대로 균일하게 가열된 면이 약 64mm 이상 확보된다면 두 배 여유 기준을 적용하기가 수월합니다. 다만 표면 온도가 고르지 않다면 큰 면적 자체가 정확도를 보장하지는 않습니다. 측정하려는 지점과 주변의 온도 차이도 함께 봐야 합니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
표적의 유효 폭·높이 | 줄자나 도면으로 실제 측정 가능 면적 확인 | 공식 도표의 측정점보다 크고, 가능하면 두 배 여유 확보 | Fluke 사용 설명서·온도 제품 안내 |
장비와 표적의 실제 거리 | 작업 위치에서 렌즈 전면과 표적 사이 거리 확인 | 거리÷60은 예비 계산에만 쓰고 공식 도표와 대조 | Fluke 572-2 사용 설명서 |
표면이 반사 금속인지 여부 | 표면 상태와 주변 고온 물체 확인 | 방사율 조정과 별도 확인 경로가 있는 모델 검토 | Fluke 572-2 사용 설명서 |
장비가 놓이는 주변 온도 | 측정 위치의 주변 온도와 급격한 이동 여부 확인 | 572-2 작동 환경 0–50℃와 안정화 조건 확인 | Fluke 공식 제품 페이지·사용 설명서 |
60:1만으로 결정할 수 없는 오차 조건
거리비가 맞아도 방사율과 주변 반사가 맞지 않으면 표시값은 달라집니다. 방사율은 표면이 적외선 에너지를 얼마나 잘 방출하는지를 나타내는 값입니다. 572-2는 0.10–1.00 범위에서 0.01 단위로 조정하거나 내장 재질표를 사용할 수 있지만, 입력값이 실제 표면과 맞아야 합니다.
특히 광택 금속은 주의해야 합니다. Fluke 설명서는 반사 물체가 실제보다 낮게 표시될 수 있고 화상 위험으로 이어질 수 있다고 경고합니다. 낮게 나온 수치를 곧바로 냉각 완료로 판단하면 안 됩니다. 표면 상태, 주변의 뜨거운 설비가 반사되는 방향, 방사율 설정을 확인하고 필요하면 해당 온도와 표면에 맞는 접촉식 측정 경로를 별도로 검토해야 합니다.
먼지, 연기, 유리 같은 광학 경로의 장애물도 적외선 전달에 영향을 줄 수 있습니다. 큰 주변 온도 변화를 겪은 장비는 Fluke 지침에 따라 30분간 안정화한 뒤 사용하는 것이 좋습니다. 572-2의 표시 범위가 -30–900℃이더라도 장비 자체의 작동 온도는 0–50℃입니다. 고온 설비 가까이에서 장비 본체가 이 범위를 벗어나지 않는지도 확인합니다.
FLUKE 572-2와 적외선온도계 선택 기준
FLUKE 572-2 60:1이 필요한지는 온도 상한, 거리, 표적 크기를 함께 놓고 판단합니다. 900℃까지의 고온과 좁은 표적을 먼 거리에서 확인해야 한다면 572-2가 후보가 될 수 있습니다. 더 낮은 온도나 가까운 거리의 일반 설비 점검이라면 필요한 범위에 맞춰 다른 모델도 비교할 수 있습니다.
제조사 | 모델 | 공식 적외선 온도 범위 | D:S | 먼저 확인할 조건 |
|---|---|---|---|---|
FLUKE | 62 MAX | -30–500℃ | 10:1 | 가까운 거리의 일반 설비 점검과 휴대성 |
FLUKE | 566 | -40–650℃ | 30:1 | 650℃ 이하, K형 입력과 20개 데이터 저장 필요 여부 |
FLUKE | 568 | -40–800℃ | 50:1 | 800℃ 이하, 99개 저장과 USB 기록 필요 여부 |
FLUKE | 572-2 | -30–900℃ | 60:1 | 고온 범위, 공식 거리별 측정점과 19mm 최소 측정점 |
FLUKE 62 MAX 안내, FLUKE 566 안내, FLUKE 568 안내에서 각 모델의 적용 조건을 더 확인할 수 있습니다. 모델명이 같아도 렌탈 시 제공되는 프로브, 케이블, 소프트웨어와 교정 상태는 달라질 수 있으므로 실제 대여 가능 일정과 구성품은 문의 시점에 확인해야 합니다.
FLUKE 572-2 렌탈 문의 체크리스트
FLUKE 572-2 렌탈 문의 전에는 다섯 가지 조건을 준비하면 장비 적합성을 빠르게 좁힐 수 있습니다. 측정 온도만 알려주기보다 거리와 표적 크기를 함께 전달해야 장비 조건을 좁힐 수 있습니다.
예상 표면 온도의 하한·상한은 몇 ℃인가요?
장비 렌즈와 표적 사이 거리는 몇 mm 또는 몇 m인가요?
주변보다 온도가 다른 유효 표적의 폭과 높이는 몇 mm인가요?
표면은 도장·산화면인가요, 광택 금속처럼 반사가 큰 재질인가요?
K형 열전대 비교, 저장 데이터, USB 전송, 교정 성적서가 필요한가요?
문의할 때 이 정보를 함께 알려주세요. 572-2의 공식 광학 도표와 사용 조건에 맞춰 장비 적합성을 확인할 수 있습니다. 작은 표적이라면 가능한 작업 거리도 함께 조정해야 합니다. 고온 표면은 표시값만 믿고 접근하지 말고 현장 안전 절차와 비접촉 거리를 우선해 주세요.
FLUKE 572-2 렌탈 전화 문의하기: 010-6565-3866
(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.
이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 위치와 서비스 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
