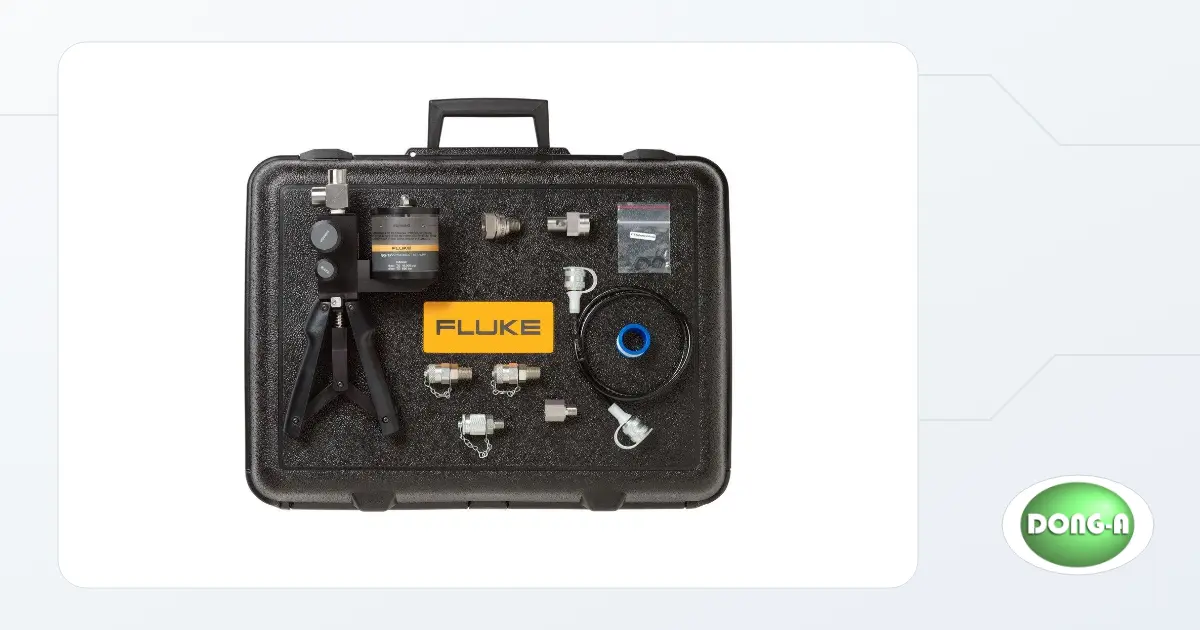

FLUKE 700HTP2 렌탈 가이드: 700bar 유압 펌프 구성·사용법
FLUKE 700HTP2 렌탈 장비는 기준 압력 모듈과 시험 대상을 연결한 유압 회로에 압력을 만드는 수동식 유압 테스트 펌프입니다. 동아시스템 장비 정보에는 700 bar로 기재돼 있고, 제조사 공식 정격은 10,000 psi, 690 bar입니다. 표기 단위의 반올림 차이를 고려해 실제 운전 한계는 공식 정격과 연결 부품 중 더 낮은 값을 따라야 합니다.
이 장비는 압력을 읽는 계측기가 아니라 압력원입니다. 펌프만 준비해서는 교정값을 판단할 수 없으며, 범위와 정확도가 맞는 기준 모듈, 호스, 어댑터와 매질을 하나의 회로로 구성해야 합니다.
압력 발생원과 기준기는 어떤 역할을 나눌까?
700HTP2는 핸들을 조작해 유압을 만들고 미세 조정 밸브로 목표값에 접근합니다. 기준 압력은 FLUKE 700P 고압 모듈처럼 별도의 기준기에서 읽습니다. 시험 대상과 기준 모듈을 같은 압력 회로에 연결해 두 값을 비교해야 압력계나 트랜스미터의 오차를 판단할 수 있습니다.
펌프의 최대 정격이 높더라도 낮은 압력에서 필요한 정확도와 분해능이 자동으로 확보되는 것은 아닙니다. 대상 범위에 맞는 기준 모듈을 고르고, 모듈 정확도와 교정 상태, 어댑터의 정격을 함께 확인하세요.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
장비 역할 | 수동식 유압 발생 펌프 | 압력 측정값은 별도 기준 모듈에서 확인 | [1] |
최대 압력 | 10,000 psi·690 bar | 700 bar 표기와 공식 정격 차이를 고려 | [1] |
권장 기준기 | FLUKE 700P 고압 모듈 계열 | 대상 범위에 맞는 기준 정확도와 분해능 확보 | [1] |
사용 매질 | 증류수 또는 광유계 유압 오일 | 대상 접액부와 기존 매질의 호환성 확인 | [1] |
연결 | 적정 정격 호스는 사용자가 구성 | 호스·피팅·어댑터 중 낮은 정격을 회로 한계로 적용 | [1] |
호스와 어댑터는 무엇을 확인해야 할까?
고압 회로에서는 나사 모양이 맞는 것만으로 충분하지 않습니다. 나사 규격, 씰 방식, 재질, 압력 정격과 사용 매질을 모두 맞춰야 합니다. 제조사 설명에는 적절한 호스를 사용자가 준비해야 한다고 안내돼 있으므로, 펌프와 대상 사이의 고압 호스가 기본 포함된다고 가정하면 안 됩니다.
어댑터 수가 늘수록 누설 가능 지점과 내부 체적도 늘어납니다. 가능한 한 짧고 단순하게 회로를 구성하고, 씰 손상과 오염을 확인하세요. 렌탈 상담 때 대상 포트 규격, 필요한 호스 길이, 매질과 목표 압력을 알려주면 구성품 누락을 줄일 수 있습니다.
프라이밍과 미세 조정은 어떤 순서로 할까?
먼저 저장통의 매질과 밸브 상태를 확인하고 저압에서 회로를 채워 공기를 빼는 프라이밍을 합니다. 회로에 공기가 많이 남으면 핸들을 움직여도 압력 상승이 느리고 안정화 시간이 길어질 수 있습니다. 빠른 승압은 펌프 핸들로, 목표점 부근의 조정은 미세 조정 노브로 나눠 수행합니다.
상승 시험 후에는 상한 압력에서 곧바로 피팅을 풀지 않습니다. 감압 밸브를 천천히 조작해 표시가 0으로 돌아온 것을 확인하고 분리합니다. 가압 상태에서 호스나 어댑터를 조이거나 분리하지 말고, 모든 구성품의 정격 중 가장 낮은 값을 넘기지 마세요.
증류수와 유압 오일 중 무엇을 선택할까?
공식 자료는 증류수 또는 광유계 유압 오일을 사용 매질로 안내합니다. 선택 기준은 펌프만이 아니라 시험 대상과 기준 모듈의 접액 재질, 공정 오염 허용 여부, 기존 회로에 남아 있는 매질입니다. 서로 다른 오일이나 물을 무심코 섞으면 씰과 대상 장비, 후속 공정에 영향을 줄 수 있습니다.
산소 서비스나 특수 청정 공정처럼 오염 관리가 엄격한 대상에는 일반 유압 구성을 그대로 적용하지 않습니다. 사용 후에는 지정 절차에 따라 매질을 처리하고, 외부 누유와 호스 손상을 확인합니다. 압축 공기용 장비와 유압 장비도 서로 대체하지 마세요.
구매·렌탈 선택 기준
같은 압력계와 포트 규격을 반복 시험하고 전용 기준 모듈·호스 세트를 유지한다면 구매가 맞을 수 있습니다. 정기보수나 고압 구간 시험처럼 기간과 목표점이 정해졌다면 구성품을 묶어 FLUKE 700HTP2 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
고정된 유압 회로와 기준 모듈을 상시 운영할 때 | 단기 고압 시험에 맞는 펌프·기준기·연결품을 함께 구성할 때 |
자동 압력 제어와 4-20 mA·HART 기록이 필요하고 범위가 20 bar 안이라면 FLUKE 729-300G 가이드와 비교할 수 있습니다. 700HTP2는 훨씬 높은 유압을 만들 수 있지만 자동 문서화 교정기는 아닙니다.
현장 투입 전 체크리스트
FLUKE 700HTP2 렌탈 문의 전에 아래 조건을 정리해 주세요.
목표 압력과 대상의 과압 한계는 얼마인가요?
기준 압력 모듈의 범위, 정확도와 교정 문서는 무엇이 필요한가요?
대상 포트의 나사·씰 규격과 필요한 고압 호스 길이는 어떻게 되나요?
증류수와 광유계 유압 오일 중 어떤 매질이 대상과 맞나요?
프라이밍, 상승·하강 시험점과 안정화 시간을 정했나요?
오염 관리, 누유 대응과 사용 일정은 어떻게 되나요?
개별 장비의 구성품, 교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
