FLUKE 725 렌탈 가이드: 4-20mA·RTD·열전대 입출력 점검

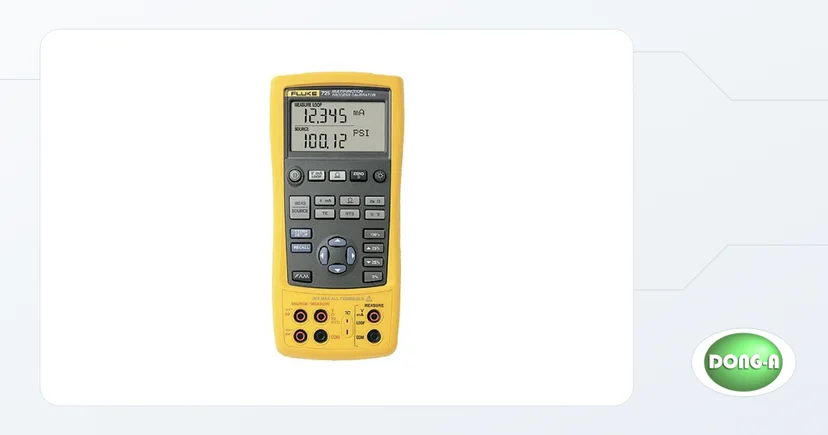

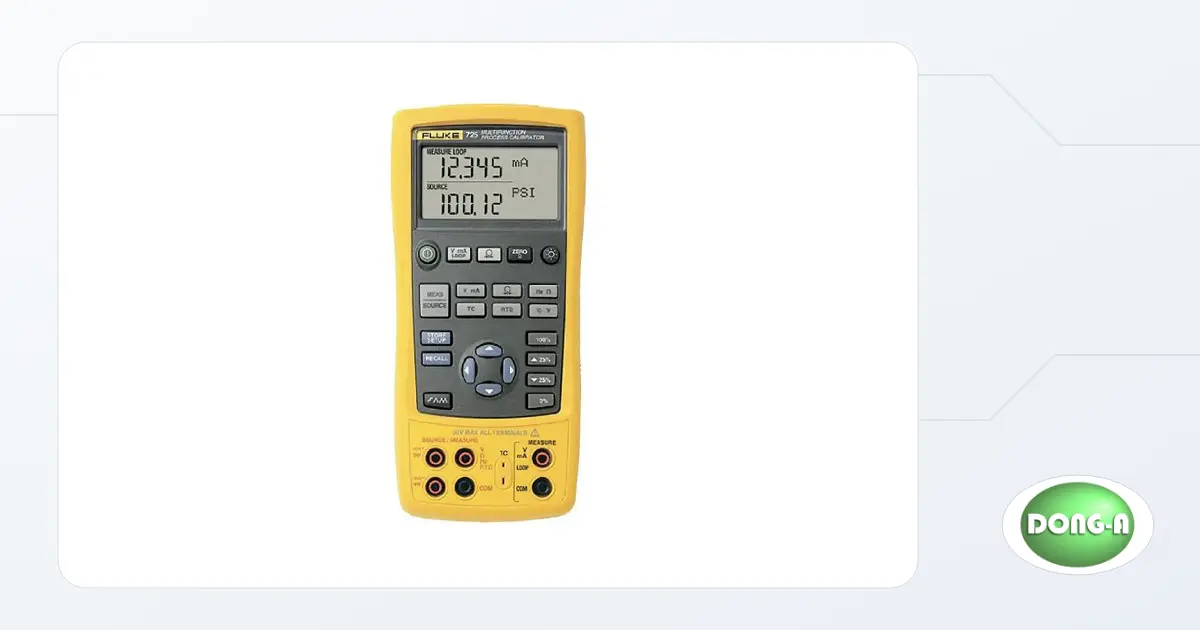

FLUKE 725 렌탈 장비는 공정 계기의 전류, 전압, 저항, 주파수, RTD와 열전대 신호를 측정하거나 발생시키는 다기능 공정 교정기입니다. 분리된 화면에 입력과 출력을 동시에 표시할 수 있어 트랜스미터의 입력 조건과 4-20 mA 응답을 한 자리에서 비교할 때 쓰입니다.
먼저 확인할 것은 신호 종류와 배선입니다. 전류를 직접 출력할지, 트랜스미터를 흉내 내는 mA 시뮬레이션을 쓸지, 24 V 루프 전원이 필요한지에 따라 단자와 회로 구성이 달라집니다. 모델명보다 시험 대상의 입력·출력 신호, 센서 형식, 필요한 압력 범위와 기록 방식을 먼저 정해야 합니다.
어떤 신호를 한 장비에서 점검할 수 있을까?
FLUKE 725는 mA, DC 전압, 저항과 주파수를 측정·발생하고, 여러 RTD와 열전대 형식을 온도로 표시하거나 모의 출력할 수 있습니다. 동아시스템 장비 정보에 적힌 범위는 DC 0～10 V, DC 0～24 mA, 0～3200 Ω, 0～10 kHz이며 RTD와 열전대 항목이 함께 기재돼 있습니다. 실제 시험은 선택한 기능의 공식 범위와 정확도 조건을 다시 대조해야 합니다.
입력과 출력 채널은 서로 격리돼 있지 않습니다. 한 화면에 두 값을 표시할 수 있다는 뜻을 독립 절연 채널로 해석하면 안 됩니다. 전원이 인가된 회로에 연결하기 전에는 단자 위치와 최대 허용 입력을 확인하고, 전압 출력 단자와 전류 단자를 혼동하지 않도록 리드를 먼저 배치하세요.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
기본 신호 | mA, DC V, 저항, 주파수 측정·발생 | 공정 계기의 입력과 출력을 한 장비로 비교 | [1] |
온도 센서 | RTD와 열전대 측정·모의 | 센서 형식과 냉접점 조건을 사전에 지정 | [1] |
루프 전원 | 24 V 루프 전원 | 2선식 트랜스미터 시험 회로 구성 가능 | [1] |
압력 | FLUKE 750P 계열 모듈 연결 | 본체만으로 압력을 만들거나 읽는 장비는 아님 | [1] |
반복 출력 | 25%·100% 스텝과 자동 램프 | 영점·중간점·스팬 응답 확인에 활용 | [1] |
mA 출력과 시뮬레이션은 어떻게 다를까?
mA Source는 725가 회로에 전류를 공급하는 방식입니다. mA Simulate는 외부 루프 전원이 있는 회로에서 2선식 트랜스미터처럼 전류를 조절합니다. 같은 4-20 mA 시험이라도 전원을 어느 쪽에서 공급하는지부터 확인해야 단락이나 이중 전원 연결을 피할 수 있습니다.
2선식 트랜스미터에 24 V 루프 전원을 공급하면서 출력 전류를 읽을 수도 있습니다. 이때 시험 대상의 극성, 부하 저항, 전원 공급 위치를 회로도로 남기면 재시험이 수월합니다. 렌탈 상담 때 “4-20 mA”만 말하기보다 Source·Simulate·Measure 중 어떤 역할이 필요한지 알려주세요.
RTD·열전대 연결에서 놓치기 쉬운 조건
RTD는 2선·3선·4선 배선과 센서 종류가 결과에 영향을 줍니다. 725는 공식 기능표에 10 ms 펄스 방식 RTD 트랜스미터와의 호환이 안내돼 있으므로, 펄스형 여자 회로를 쓰는 트랜스미터라면 일반 저항 출력만 보고 장비를 고르지 않는 편이 좋습니다. 리드 저항 보상이 필요한 3선·4선 시험에서는 단자 연결도를 그대로 따라야 합니다.
열전대는 J, K, T처럼 형식마다 전압-온도 관계가 다릅니다. 교정기와 대상 계기의 열전대 형식을 같게 설정하고, 보상 도선과 미니 플러그 재질을 맞춰야 합니다. 주변 온도가 급격히 변한 직후에는 냉접점 보상이 안정될 시간을 두세요. 활선 회로나 허용치를 넘는 전압에 온도 입력 단자를 연결하지 마세요.
압력 점검에는 무엇이 더 필요할까?
725는 호환 압력 모듈의 신호를 읽지만 자체 압력 발생 펌프는 없습니다. 압력 트랜스미터를 시험하려면 목표 압력에 맞는 FLUKE 750P 계열 모듈, 수동 펌프, 호스와 어댑터를 함께 구성해야 합니다. 압력 매질과 접액부 호환성, 나사 규격, 최대 압력도 확인 대상입니다.
입력값을 단계적으로 바꾸면서 4-20 mA 출력을 동시에 읽으면 영점·중간점·스팬과 상승·하강 응답을 비교할 수 있습니다. 25% 스텝, 100% 스텝, 램프 기능은 반복 시험을 일정하게 만드는 데 도움을 줍니다. 자주 쓰는 설정은 저장·호출 기능으로 다시 불러올 수 있으나, 시험 절차와 결과를 자동 문서화하는 기능이 필요하다면 FLUKE 754 문서화 공정 교정기 가이드도 함께 비교하세요.
구매·렌탈 선택 기준
생산 라인이나 교정실에서 같은 신호를 상시 점검하고 전용 리드와 절차를 고정한다면 구매가 맞을 수 있습니다. 정기보수, 셧다운, 특정 트랜스미터 점검처럼 사용 기간과 대상이 정해졌다면 필요한 액세서리를 지정해 FLUKE 725 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
반복 업무가 많고 자체 표준 절차와 구성품을 계속 유지할 때 | 단기 점검에 필요한 신호·센서·압력 모듈을 일정에 맞춰 구성할 때 |
HART 통신과 자동 결과 저장이 핵심이라면 725보다 문서화 교정기 계열이 적합한지 따져야 합니다. 반대로 현장에서 여러 기본 신호를 빠르게 확인하는 목적이라면 장비 무게와 배터리 운용, 단순한 키 조작이 장점이 될 수 있습니다.
현장 투입 전 체크리스트
FLUKE 725 렌탈 문의 전에 아래 조건을 정리해 주세요.
측정하거나 발생시킬 신호가 mA, V, Ω, Hz, RTD, 열전대 중 무엇인가요?
4-20 mA 회로는 Source, Simulate, Measure 중 어떤 구성이 필요한가요?
RTD 배선 수와 열전대 형식, 보상 도선은 확인했나요?
압력 시험이라면 범위, 매질, 모듈, 펌프와 어댑터가 정해졌나요?
상승·하강 시험점과 허용오차, 필요한 교정 문서는 무엇인가요?
사용 일정과 현장 전원·배터리 조건은 어떻게 되나요?
개별 장비의 펌웨어, 구성품, 교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
