프로세스 제어 시스템에서 4-20mA 신호를 점검할 때마다 루프를 끊고, 회로에 직렬로 연결하고, 다시 복구하는 작업을 반복하고 계신가요? 시스템을 정지시켜야 하는 부담 때문에 정기 점검을 미루게 되고, 막상 문제가 발생하면 원인 파악에 시간이 오래 걸리는 경험, 현장 엔지니어분들이라면 충분히 공감하실 거예요.fluke+1

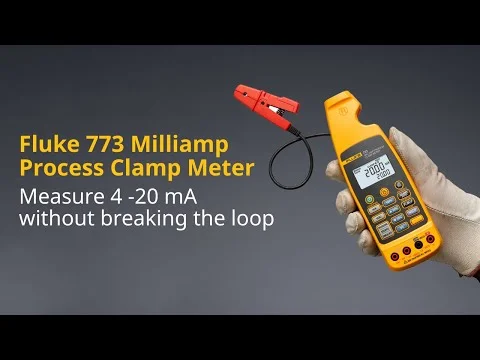

Fluke는 1948년 창립 이후 75년 이상 계측기 업계를 선도해온 브랜드입니다. 특히 프로세스 산업 분야에서 Fluke의 측정 장비는 정확성과 내구성으로 전 세계 엔지니어들의 신뢰를 받고 있습니다. Fluke 773 밀리암페어 프로세스 클램프 미터는 이러한 Fluke의 기술력이 집약된 장비로, 루프를 끊지 않고도 정확한 측정이 가능해 작업 시간을 획기적으로 단축시켜줍니다.instrumart+1

Fluke 773의 핵심 기능

루프 차단 없는 측정이 Fluke 773의 가장 큰 장점입니다. 클램프 방식으로 전선을 감싸기만 하면 4-20mA 신호를 측정할 수 있어, 전통적인 멀티미터 대비 5배 빠른 속도로 트러블슈팅이 가능합니다. 시스템을 정지하지 않아도 되니 생산 중단 없이 실시간으로 발생하는 문제를 포착할 수 있습니다.testequity+1

*동급 최고 수준의 정확도 0.2%**와 0.01mA 분해능을 제공해 미세한 신호 변화도 놓치지 않습니다. 프로세스 제어에서 신호의 정확성은 제품 품질과 직결되는 만큼, 이 정도 스펙이면 신뢰할 수 있는 수준이라고 할 수 있습니다.myflukestore+1

측정 범위는 클램프 방식으로 0-99.9mA까지 지원하며, 4-20mA는 물론 구형 제어 시스템에서 사용하는 10-50mA 신호도 측정 가능합니다. 테스트 잭을 통한 직렬 측정 시에는 0-24mA 범위를 커버합니다.element14+1

다기능 측정 및 소스 기능

1️⃣ mA 신호 소스 및 시뮬레이션

제어 시스템 I/O나 I/P 컨버터를 테스트할 때 4-20mA 신호를 출력할 수 있습니다. 최대 24mA까지 1,000Ω 부하에 구동 가능하며, 시뮬레이션 모드에서는 최대 50V DC 전압까지 견딥니다. 자동 램프 기능과 25% 스텝 출력 기능을 제공해 원격지에서 밸브나 액추에이터의 동작을 순차적으로 테스트할 수 있습니다.fluke+2

2️⃣ DC 전압 측정 및 소스

Fluke 773은 0-30V DC 전압 측정이 가능해 24V 전원 공급 장치나 전압 I/O 신호를 검증할 수 있습니다. 또한 0-10V DC 전압을 출력할 수 있어 1-5V 또는 0-10V 신호를 받는 입력 장치를 테스트하는 데 활용됩니다. 이 기능 덕분에 하나의 장비로 전류와 전압 신호를 모두 다룰 수 있습니다.instrumart+3

3️⃣ 24V 루프 전원 공급

트랜스미터에 전원을 공급하면서 동시에 mA 신호를 측정할 수 있는 기능을 제공합니다. 현장에서 트랜스미터를 단독으로 테스트할 때 별도의 전원 공급 장치 없이 Fluke 773 하나로 해결 가능합니다.testequity+2

4️⃣ 스케일 mA 출력

클램프로 측정한 4-20mA 신호에 대응하는 연속적인 mA 신호를 출력하는 독특한 기능입니다. 이 출력을 Fluke 289 같은 로깅 DMM에 연결하면 루프를 끊지 않고도 신호를 기록할 수 있습니다.element14+1

5️⃣ mA In/Out 동시 측정

밸브나 mA 아이솔레이터처럼 mA 입력을 받아 mA 출력을 내보내는 장치를 테스트할 때, 입력 신호를 인가하면서 동시에 출력 신호를 클램프로 측정할 수 있습니다. 이 기능으로 신호 변환 장치의 정확도를 한 번에 검증 가능합니다.fluke+2

실용적인 설계

분리형 클램프 구조가 Fluke 773의 큰 특징입니다. 클램프 부분을 본체에서 분리해 연장 케이블로 연결할 수 있어, 좁은 공간이나 접근이 어려운 위치에서도 측정이 용이합니다. 측정 가능한 도체 직경은 최대 4.5mm(약 6 게이지 전선)입니다.testequity+1

어두운 캐비닛 내부에서 작업할 때를 위해 측정 스포트라이트 LED가 내장되어 있어 전선을 명확히 구별할 수 있습니다. 듀얼 백라이트 디스플레이는 mA 측정값과 4-20mA 스팬의 백분율을 동시에 표시할 수 있습니다.geniuss+1

홀드 기능으로 측정값을 화면에 고정시켜 기록하거나 검증할 수 있으며, 자동 전원 차단 기능으로 배터리 수명을 연장합니다. AA 배터리 4개로 500Ω 부하에 mA 소스 모드로 약 12시간 사용 가능합니다.instrumart+1

주요 사양 비교표

항목	사양	비고
mA 측정 범위 (클램프)	0-20.99mA / 21.0-100.0mA	정확도 0.2% / 1% fluke
mA 측정 범위 (직렬)	0-24.00mA	정확도 0.2% fluke
mA 소스/시뮬레이션	0-24.00mA	최대 1,000Ω 부하 fluke
전압 측정	0-30.00V DC	정확도 0.2% fluke+1
전압 소스	0-10.00V DC	최대 2mA 구동 전류 fluke+1
측정 가능 도체	최대 4.5mm (약 6 게이지)	fluke
동작 온도	-10°C ~ 50°C	fluke
크기/무게	246 x 70 x 44mm / 410g	fluke
방진/방수 등급	IP40	fluke
보증 기간	본체 3년 / 케이블 및 클램프 1년	fluke

현장 활용 팁

✅ 트랜스미터 점검 시

트랜스미터 출력단에 클램프를 감싸고 측정하면 회로를 건드리지 않고도 정확한 출력 신호를 확인할 수 있습니다. 24V 루프 전원 기능을 활용하면 현장에서 분리된 트랜스미터를 단독으로 테스트하고 교정 상태를 점검할 수 있어요.instrumart+2

✅ 밸브 포지셔너 교정

제어 신호 입력단과 밸브 피드백 출력단을 동시에 측정하고 조정해야 하는 경우, mA In/Out 기능을 사용하면 입력 신호를 인가하면서 동시에 출력을 모니터링할 수 있습니다. 이 방법으로 교정 시간을 대폭 단축할 수 있습니다.element14+2

✅ PLC I/O 카드 검증

PLC의 아날로그 입력 카드를 테스트할 때 mA 소스 기능으로 0%, 25%, 50%, 75%, 100% 신호를 순차적으로 인가하면서 PLC에서 읽는 값을 확인할 수 있습니다. 자동 스텝 출력 기능을 사용하면 원격으로 제어하면서 검증 가능합니다.instrumart+1

✅ 루프 저항 체크

250Ω HART 저항이 내장되어 있어 HART 통신이 필요한 시스템에서도 바로 활용할 수 있습니다. mA 소스 모드에서 전압을 동시에 측정하면 루프 저항을 계산할 수 있어 배선 상태를 점검하는 데 도움이 됩니다.instrumart+1

✅ 데이터 로깅

스케일 mA 출력 기능을 활용하면 프로세스를 정상 운영하면서 신호 변화를 장시간 기록할 수 있습니다. 출력 단자에 데이터 로거나 차트 레코더를 연결하면 신호 패턴 분석이 가능합니다.instrumart

✅ 좁은 공간 측정

클램프를 본체에서 분리해 연장 케이블로 연결하면 손이 들어가기 어려운 터미널 블록이나 밀집된 배선함에서도 안정적으로 측정할 수 있습니다. 클램프만 넣고 본체는 밖에서 조작하는 방식으로 작업 효율이 높아집니다.instrumart+2

구매 vs 렌탈 선택 가이드

구분	구매 권장	렌탈 권장
사용 빈도	주 2회 이상 정기적 사용 fluke	프로젝트성 작업, 간헐적 사용
예산 구조	자본 예산 확보 가능	운영비용 처리 선호
관리 리소스	교정 관리 체계 보유	교정 관리 부담 최소화 원함
최신 사양	현재 모델로 충분	항상 최신 장비 필요
세제 혜택	감가상각 활용	비용 처리 유리

렌탈 서비스의 장점은 정기 교정이 포함된다는 점입니다. Fluke 773은 0.2%의 고정밀 측정기로, 신뢰할 수 있는 데이터를 얻으려면 정기적인 교정이 필수입니다. 측정기 교정을 함께 제공하는 렌탈 업체를 선택하면 교정 일정 관리, 교정 비용, 교정 중 대체 장비 준비 등의 번거로움에서 벗어날 수 있습니다.myflukestore+1

단기 프로젝트나 특정 점검 기간에만 필요한 경우, 렌탈은 초기 투자 부담 없이 전문 장비를 활용할 수 있는 현명한 선택입니다. 특히 여러 현장을 순회하며 점검하는 업무라면 필요한 기간만큼만 빌려 쓰는 것이 경제적입니다.fluke

적용 산업 분야

Fluke 773은 석유화학, 제약, 식음료, 발전, 수처리, 제지 등 프로세스 자동화가 적용되는 모든 산업에서 활용됩니다. 4-20mA 신호는 산업 표준이기 때문에 트랜스미터, 제어 밸브, PLC, DCS 등 대부분의 프로세스 제어 장비를 점검하는 데 필수적인 도구입니다.testequity+2

특히 제조업 유지보수팀, 계장 엔지니어, 플랜트 운영팀에게 적합하며, 정기 점검뿐만 아니라 신규 설치 시 커미셔닝 작업에도 효과적으로 사용됩니다. 구형 시스템에서 사용하는 10-50mA 신호까지 지원하므로 오래된 설비를 운영하는 현장에서도 유용합니다.element14+2
