FLUKE 820-2 렌탈: 회전 설비를 멈춰 보이게 관찰하는 스트로보스코프

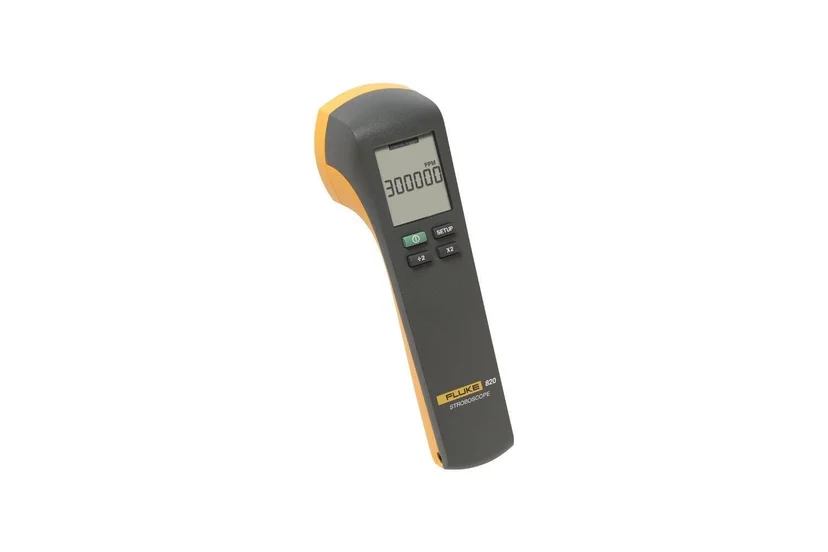

FLUKE 820-2 렌탈은 가동 중인 설비의 움직임을 접촉 없이 관찰해야 할 때 검토할 수 있습니다. LED를 짧게 반복 점멸시키는 스트로보스코프로, 점멸 주기와 대상의 움직임이 맞으면 빠르게 움직이는 부품도 멈추거나 느리게 움직이는 것처럼 보입니다.[1]
관찰을 시작하기 전에는 대상 부품이 안전한 위치에서 보이는지, 회전수를 알고 있는지, 움직임 관찰과 회전수 측정 중 무엇이 필요한지 확인해 보세요. 멈춰 보이는 모습과 기계가 실제로 정지한 상태는 반드시 구분해야 합니다.
스트로보스코프가 움직임을 보여 주는 원리
스트로보스코프는 반복해서 움직이는 대상을 짧은 순간마다 비춥니다. 같은 위치가 비슷한 시점에 조명되면 눈에는 정지한 모습처럼 보이므로, 회전 중에는 놓치기 쉬운 부품의 움직임을 살피는 데 활용합니다.
Fluke는 820-2를 설비의 미끄러짐이나 원치 않는 변형 등 기계 동작을 관찰하는 도구로 설명합니다. 반사테이프를 붙이거나 대상에 접촉하지 않고 관찰할 수 있다는 점이 특징입니다.[1] 다만 빛이 닿고 관찰 위치에서 대상이 보여야 합니다. 가드 때문에 보이지 않는 부분을 확인하려고 방호장치를 임의로 해제해서는 안 됩니다. 이 글에서는 관찰 위치를 먼저 확보하고 접근·조정은 현장 안전 절차에 따르는 방식으로 설명합니다.
빛 아래에서 부품이 멈춰 보여도 회전 중인 대상에 손을 대지 마세요. 제조사 설명서는 움직이는 대상에 접촉하지 말 것을 명시합니다. 실제 접촉 점검이나 조정은 설비의 정지·에너지 차단 절차에 따라 별도로 진행해야 합니다.[2]
FPM 표시값을 RPM으로 바로 읽어도 될까?
바로 읽으면 안 됩니다. FPM은 분당 빛이 깜박이는 횟수이고, RPM은 축이 분당 회전하는 횟수입니다. FLUKE 820-2 렌탈을 준비하실 때 이 차이를 알아두시면 정지해 보이는 순간의 표시값을 회전수로 오인하는 일을 줄일 수 있습니다.
820-2의 점멸 설정 범위는 30~300,000 FPM, 주파수로는 0.5~5,000 Hz입니다.[1] 이 수치를 모든 대상에서 검증된 실제 회전수 측정 범위로 바꿔 적어서는 안 됩니다.
같은 모양의 날개나 볼트가 반복되면 다른 부품을 비추고 있어도 비슷한 정지상이 나타날 수 있습니다. Fluke/PRUFTECHNIK의 VIBSCANNER 2 설명서에서 다룬 일반적인 스트로보 관찰 원리도 반복 형상에서는 정지상이 실제 한 회전 또는 그 정수배에 대응할 수 있다고 안내합니다.[3] 정지상이 나타났다는 사실만으로 회전수를 확정하지 않도록 주의해 주세요.
820-2의 ×2·÷2 버튼은 설정값을 두 배·절반으로 바꿉니다.[2] 설정을 바꿨을 때 영상이 어떻게 달라지는지 비교하는 데 쓰되, 버튼 조작만으로 실제 회전수를 검증했다고 보지는 않습니다. 회전수 자체가 필요한 작업이라면 별도 회전속도계나 신뢰할 수 있는 운전 정보를 함께 확인하는 편이 좋습니다.
윤곽과 관찰 위치를 조절하는 설정
회전체의 윤곽이 흐리면 펄스 폭, 원하는 위치가 잘 보이지 않으면 위상·지연 설정을 살펴보시면 됩니다. 펄스 폭은 한 번 빛을 켜 두는 시간이고, 위상·지연은 반복 운동의 어느 시점을 비출지 바꾸는 설정입니다.[1][2]
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
움직임을 멈춘 듯 관찰하고 싶음 | 반복 운동의 시각 관찰 | 대상이 보이는 위치와 점멸 설정 범위 확인 | [1] |
윤곽이 흐려 세부를 보기 어려움 | 펄스 폭 조정 후 영상 비교 | 밝기와 윤곽을 함께 보며 설정 | [1][2] |
반복 운동의 다른 위치를 보고 싶음 | 위상·지연 조정 | 관찰 지점에 맞는 점멸 시점 설정 | [2] |
회전수 숫자를 검증해야 함 | 회전속도 측정 | 정지상과 별도로 회전수 확인 방법 준비 | [3] |
펄스 폭을 바꾸면 조명의 밝기와 관찰되는 윤곽이 함께 달라집니다. 한 항목씩 조정하며 어떤 설정에서 부품이 구분되는지 확인해 보세요. 화면이 밝아졌다는 이유만으로 관찰 조건이 좋아졌다고 판단하지 않는 편이 좋습니다.
외부 신호와 점멸 시점을 맞춰야 하는 작업에는 외부 트리거 입력을 검토할 수 있습니다. 트리거는 빛을 켤 시점을 알려주는 신호입니다. 연결 전에는 제조사 설명서의 신호 전압·극성과 필요한 커넥터를 확인해야 하며, 현장 신호를 임의로 연결하지 않습니다.[2]
관찰·회전수·진동에 따른 장비 선택
장비를 고르실 때는 필요한 결과가 무엇인지 먼저 나눠 보시면 좋습니다. 움직임을 눈으로 확인하는 작업과 회전수·진동을 수치로 남기는 작업은 확인하는 대상이 다릅니다.
제조사 | 모델 | 먼저 확인할 조건 |
|---|---|---|
FLUKE | 820-2 | 반복 움직임이 보이는 위치, 점멸 설정, 관찰 목적 |
HIOKI | FT3405 | 비접촉 측정의 반사테이프, 접촉 측정의 별도 어댑터 조건 [4] |
FLUKE | 805 | 회전 설비의 진동 점검 목적과 센서를 댈 위치 [5] |
회전수 측정이 주목적이라면 HIOKI FT3405 회전속도계 안내를 함께 확인해 보세요. 설비의 진동을 점검하려는 경우에는 FLUKE 805 진동계 안내로 이어서 비교할 수 있습니다. 관련 장비를 함께 쓴다고 해서 장비끼리 직접 연결하거나 서로의 기능을 대신한다는 뜻은 아닙니다.
실제 대여 가능 일정과 제공 부속품은 문의 시 확인합니다. 대상 설비와 필요한 결과를 먼저 정하면 불필요한 장비를 함께 준비하는 일도 줄일 수 있습니다.
같은 조건에서 비교하는 관찰 기록
관찰 결과를 비교하려면 설비의 운전 조건과 점멸 설정을 함께 기록하는 편이 좋습니다. FLUKE 820-2 렌탈 기간에 여러 설비를 점검하신다면 대상 부품과 운전 회전수 정보를 작업 기록에 적어 두세요. FPM, 펄스 폭, 관찰 위치도 함께 남기시면 좋습니다. 이는 장비의 자동 저장 기능을 뜻하는 것이 아니라 별도 점검 기록을 권하는 것입니다.
움직임의 차이가 보이더라도 스트로보 관찰만으로 고장 원인을 확정하기는 어렵습니다. 어떤 부위에서 어떤 모습이 보였는지 적고, 필요한 경우 회전수·진동 측정과 정지 후 점검 결과를 함께 비교하면 후속 확인 지점을 좁힐 수 있습니다.
사용 환경도 살펴야 합니다. 제조사 설명서는 폭발성 가스·증기, 습하거나 젖은 환경에서 사용하지 말고, 간질 발작에 민감한 사람이 주변에 있을 때도 사용하지 않도록 안내합니다.[2] 사용 전 작업 구역과 주변 인원까지 확인해 주세요.
렌탈 문의 전 정리할 설비 정보
FLUKE 820-2 렌탈 문의에는 관찰할 부품, 예상 회전수, 가동 중 시야 확보 여부, 외부 트리거 필요 여부, 사용 일정을 알려주시면 좋습니다. 회전수 측정까지 필요한지 함께 적어 주시면 다른 장비를 비교할 필요가 있는지도 확인할 수 있습니다.
설비를 직접 보여주기 어려우면 가드와 관찰 위치가 드러나는 사진으로 설명하셔도 됩니다. 단기간 원인 조사인지 반복 점검인지, 성적서가 필요한 작업인지까지 확인하면 대여 기간과 출고 조건을 구체적으로 맞출 수 있습니다.
