Hioki MR8847-03 렌탈로 해결하는 산업 현장의 다채널 데이터 측정

📱렌탈 전용 연락처 : 010-6565-3866 (🤙 전화 연결)

📧 이메일 : donga@dongasystem.co.kr

🏢 위치 : 울산광역시 남구 정동로 11-1(삼산동 1600-7)

💻 홈페이지 : https://www.dongasystem.co.kr/

💡

동아시스템은 현재 HIOKI MR8847-03 의 재고를 확보하고 있습니다.

산업 현장에서는 다양한 신호를 동시에 측정해야 하는 상황이 빈번하게 발생합니다. 전압, 전류, 온도, 진동 등 여러 물리량을 한 번에 모니터링하지 못하면 전체 시스템 진단이 불가능해지는 경우가 많죠.

특히 마이크로초 단위로 빠르게 변하는 신호를 놓치면 문제의 원인을 찾기 어렵습니다. 일반 계측기로는 이러한 순간적 이상 현상을 포착하기 힘들어요.

현장 이동이 잦은 엔지니어분들에게는 장비의 휴대성과 내구성도 중요한 고민거리입니다. 정밀한 성능을 갖추면서도 산업 환경에서 안정적으로 작동하는 장비가 필요하죠.

대용량 데이터 저장과 관리도 큰 과제입니다. 장시간 측정 시 메모리 부족으로 중요한 순간을 놓치는 경우가 많습니다.

일본의 측정기기 전문 브랜드 Hioki는 80년 이상의 역사를 바탕으로 이러한 문제들을 해결하는 고성능 측정 솔루션을 제공해왔습니다. 전 세계 산업 현장에서 신뢰받는 Hioki의 기술력은 정밀 측정 분야의 표준으로 자리잡았습니다.

🔍 Hioki MR8847-03 소개: 16채널 고성능 데이터 기록계

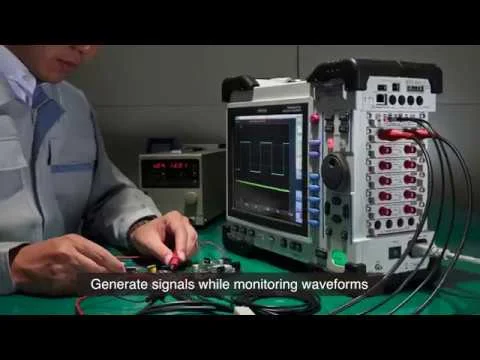

Hioki MR8847-03 Memory HiCorder는 다양한 산업 측정 과제를 해결할 수 있는 고성능 다채널 데이터 수집기입니다. 이 장비는 최대 16개의 아날로그 채널과 16개의 로직 채널을 동시에 측정할 수 있어 복잡한 시스템의 여러 측정점을 한 번에 모니터링할 수 있습니다12.

각 채널 간 완전 절연 구조를 갖추고 있어 신호 간 간섭 없이 정확한 측정이 가능합니다1. 또한 20MS/s(초당 2천만 샘플)의 고속 샘플링으로 마이크로초 단위의 순간적인 신호 변화도 정확히 포착합니다12.

MR8847-03은 단순한 오실로스코프를 넘어 상용 전원 모니터링, 전기 장비 고장 분석, 자동차 기계 테스트, 산업 설비 점검 등 다양한 분야에 활용할 수 있는 다목적 측정 장비입니다1.

🔧 기술적 특징 및 사양 분석

1️⃣ 대용량 메모리 및 고속 샘플링

MR8847-03 모델은 총 512MW(Mega Word)의 대용량 메모리를 탑재하고 있습니다12. 이 용량은 채널 수에 따라 유연하게 배분됩니다.

16개 아날로그 채널 사용 시 채널당 32M-words, 2개 채널만 사용 시 채널당 256M-words까지 활용 가능합니다12. 이러한 대용량 메모리는 장시간 고해상도 측정을 가능하게 합니다.

최대 20MS/s의 샘플링 속도로 매우 빠른 신호 변화도 정확히 포착합니다12. 시간축은 5μs에서 5분/div까지 26단계로 설정 가능하며, 확대(×2~×10) 및 축소(×1/2~×1/20,000) 기능으로 데이터를 세밀하게 분석할 수 있습니다1.

2️⃣ 다양한 측정 기능

MR8847-03은 다양한 측정 기능을 제공합니다:

MEMORY(고속 기록): 순간적인 현상을 고속으로 캡처하여 분석1

RECORDER(실시간 기록): 장시간 데이터 트렌드 모니터링1

X-Y RECORDER: 두 변수 간의 관계를 실시간으로 분석1

FFT 분석: 주파수 도메인에서 신호를 분석1

파형 판정 기능을 통해 측정 결과의 합격/불합격 여부를 자동으로 판단할 수 있어 품질 관리가 효율적입니다12.

3️⃣ 유연한 채널 구성

다양한 측정 요구에 맞게 채널을 구성할 수 있는 유연성이 MR8847-03의 큰 장점입니다.

8개 아날로그 입력 모듈 사용 시 16개 아날로그 채널과 16개 로직 채널을 구성할 수 있습니다12. 또는 5개 아날로그 모듈과 3개 로직 모듈 조합으로 10개 아날로그 채널과 64개 로직 채널 구성도 가능합니다12.

아날로그 모듈은 채널 간 및 접지에 대해 절연되어 있어 노이즈에 강하고 안전한 측정이 가능합니다1. 이는 산업 현장에서 특히 중요한 특징입니다.

4️⃣ 견고한 휴대성과 사용자 친화적 설계

현장 이동이 많은 엔지니어를 위한 실용적 설계가 돋보입니다. 351mm x 261mm x 140mm 크기에 7.8kg의 무게로, 큰 핸들이 장착되어 이동이 용이합니다12.

내진 구조와 오염 저항 설계로 열악한 환경에서도 안정적으로 작동합니다12. 산업 현장의 먼지나 진동에도 강한 내구성을 갖추었습니다.

10.4인치 TFT 컬러 LCD(800×600 해상도)로 측정 데이터를 선명하게 표시합니다12. 내장 프린터로 최대 50mm/sec의 속도로 측정 결과를 즉시 출력할 수 있어 현장에서 바로 보고서 작성이 가능합니다1.

5️⃣ 편리한 연결성 및 데이터 관리

다양한 외부 인터페이스로 데이터 관리와 외부 시스템 연동이 용이합니다:

LAN(100BASE-TX): DHCP, DNS 지원, FTP/HTTP 서버 기능12

USB 2.0: PC로의 파일 전송, PC에서 원격 제어 가능12

다양한 저장 옵션: USB 메모리, CF 카드(최대 2GB), 옵션 하드디스크(80GB)12

LabVIEW와 MATLAB 호환성을 제공하여 측정 데이터의 추가 분석 및 활용이 용이합니다12. 이를 통해 고급 데이터 처리와 시각화가 가능합니다.

📊 주요 사양 요약

항목	사양
모델명	Hioki MR8847-03 Memory HiCorder
아날로그 채널	최대 16채널 (모듈 구성에 따라 다름)
로직 채널	16채널 기본 (최대 64채널까지 확장 가능)
메모리 용량	총 512MW (MegaWord)
샘플링 속도	최대 20MS/s (초당 2천만 샘플)
측정 범위	5mV~20V/div (12단계, 8966 사용 시)
최대 허용 입력	400V DC (8966/8968 사용 시)
주파수 특성	DC~5MHz (-3dB, 8966 사용 시)
디스플레이	10.4인치 TFT 컬러 LCD (SVGA)
인터페이스	LAN, USB 2.0
저장 매체	USB 메모리, CF 카드, HDD(옵션)
프린터	내장 열전사 프린터 (50mm/sec)
전원	AC 100~240V, DC 10~28V(옵션)
크기 및 무게	351×261×140mm, 7.8kg
지원 언어	영어, 일본어, 한국어, 중국어

🔌 현장 전문가의 MR8847-03 활용 팁

고성능 데이터 수집기인 MR8847-03의 성능을 최대한 활용할 수 있는 현장 전문가의 팁을 알려드립니다:

전력 시스템 모니터링

✅ 고조파 분석 팁: 전력 품질 분석 시 FFT 기능을 활용하세요. 샘플링 속도를 전력 주파수의 최소 100배 이상으로 설정하면 50차 이상의 고조파까지 정확히 분석할 수 있습니다.

✅ 장기 모니터링 설정: 장시간 전력 모니터링 시 RECORDER 모드를 사용하고 적절한 시간축 압축을 설정하세요. 이상 현상 발생 시 자동으로 저장되도록 트리거를 구성하면 효율적인 데이터 관리가 가능합니다.

전기 설비 고장 분석

✅ 트리거 활용법: 간헐적 고장 분석 시 레벨, 윈도우, 전압 강하 등 다양한 트리거 조건을 조합하세요. 사전/사후 트리거 설정으로 고장 전후 상황을 모두 포착할 수 있습니다.

✅ 채널 간 지연 분석: 채널 간 신호 전파 지연을 분석할 때는 커서 기능을 활용하세요. 두 커서 간의 시간차를 자동 계산하여 정확한 지연 시간을 측정할 수 있습니다.

자동차 및 기계 테스트

✅ 진동 분석 방법: 모터나 엔진의 진동 분석 시 가속도 센서를 연결하고 FFT 분석을 활용하세요. 회전 속도에 따른 진동 특성을 파악하여 기계적 문제를 조기에 발견할 수 있습니다.

✅ 디지털-아날로그 동기화: ECU 신호와 센서 출력을 동시에 분석할 때는 로직 채널과 아날로그 채널을 함께 사용하세요. 디지털 제어 신호와 실제 시스템 반응의 상관관계를 정확히 파악할 수 있습니다.

💼 구매 vs 렌탈: 최적의 선택은?

Hioki MR8847-03과 같은 고급 측정 장비는 상당한 투자가 필요합니다. 구매와 렌탈 중 어떤 선택이 적합한지 비교해 보겠습니다:

고려사항	구매	렌탈
초기 비용	높음	낮음 (프로젝트 기간에 따라 조정)
장기적 비용	교정 및 유지보수 비용 발생	렌탈 비용에 포함됨
기술 업데이트	구매 시점 기술로 고정	항상 최신 장비 사용 가능
활용도	지속적 사용 시 유리	간헐적 사용 시 유리
교정 및 유지보수	사용자 책임	제공업체에서 관리
세금 혜택	자산 감가상각	즉시 비용 처리 가능
