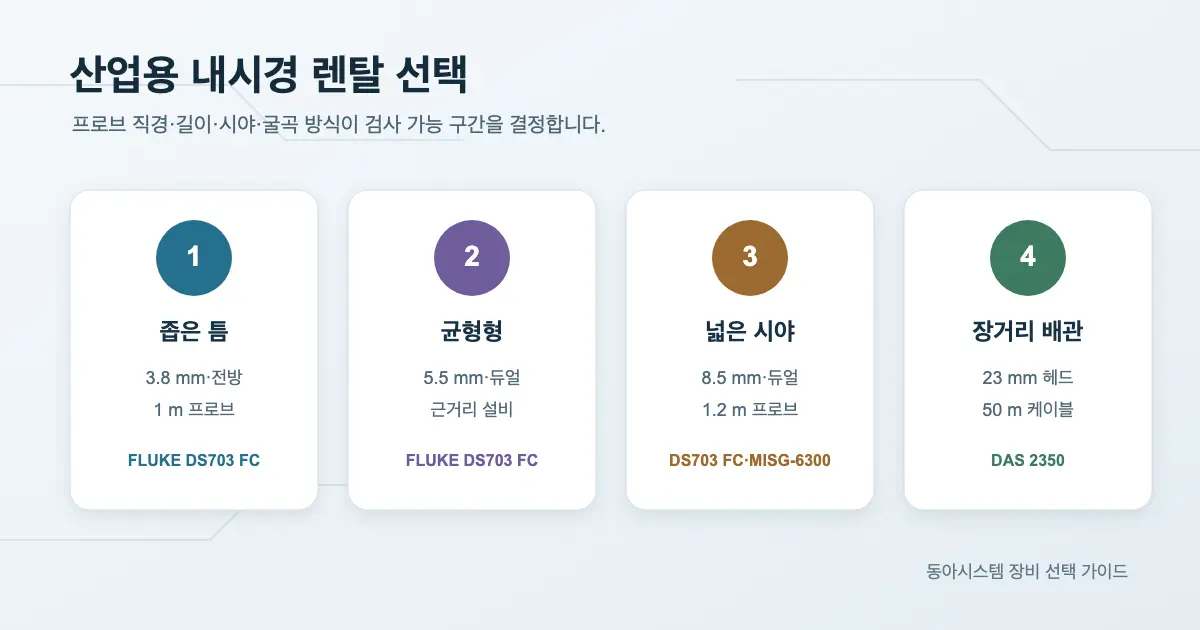

산업용 내시경 렌탈 선택법: 3.8mm 카메라부터 50m 배관까지
산업용 내시경 렌탈은 ‘좁은 곳을 본다’는 목적만으로 모델을 정하기 어렵습니다. 산업용 내시경은 작은 카메라가 달린 긴 케이블을 장비나 배관 안에 넣어 내부를 보는 도구입니다. 3.8mm 구멍을 지나야 하는 설비, 굽은 관 뒤쪽을 봐야 하는 장비, 50m 배관을 확인하는 작업에는 서로 다른 카메라와 케이블이 필요합니다.
먼저 입구 크기, 들어갈 길이, 지나갈 굽은 구간, 보고 싶은 방향, 남겨야 할 사진·영상을 적어두세요. 모델명보다 이 다섯 가지가 먼저입니다.
카메라 굵기와 케이블 길이 선택
프로브는 끝에 카메라가 달린 삽입 케이블을 말합니다. 입구 크기와 안쪽까지의 거리를 알면 필요한 프로브를 먼저 좁힐 수 있습니다.
카메라 끝부분이 입구보다 작아도 케이블이 충분히 휘지 않거나 연결부가 굵으면 들어가지 못할 수 있습니다. 시작점부터 목표 지점까지의 직선 거리만 재지 마세요. 배관이 몇 번 굽는지와 중간에 막히는 곳이 있는지도 확인해야 합니다.
작업 조건 | 우선 사양 | 후보 유형 | 출고 전 확인 |
|---|---|---|---|
작은 점검구 | 끝부분 굵기 3.8mm·5.5mm | FLUKE DS703 FC 호환 가는 프로브 | 실제 프로브 형명과 길이 |
정면과 옆면을 번갈아 확인 | 렌즈 2개 또는 화면 방향 전환 | 8.5mm 듀얼 카메라 | 화면 전환 방법과 사진 저장 |
터빈 날개·열교환기 내부 | 카메라 끝을 상하좌우로 움직이는 기능 | CARETEK ACE-PRO+ 계열 | 움직이는 각도와 끝부분이 똑바로 돌아오는지 |
긴 배관 | 23mm 카메라, 50m 케이블 | DAS2350 계열 | 케이블이 얼마나 단단한지, 위치 표시와 회수 방법 |
렌즈 2개와 움직이는 카메라의 차이
듀얼 렌즈는 앞을 보는 카메라와 옆을 보는 카메라를 번갈아 쓰는 방식입니다. 관절 조향은 조작 손잡이로 카메라 끝을 직접 돌리는 기능입니다. 옆 벽만 보면 되는지, 카메라를 움직여 부품 뒤쪽까지 찾아야 하는지에 따라 선택이 달라집니다.
Fluke DS703 FC는 7인치 화면으로 보고 사진·영상을 저장하며 Fluke Connect로 파일을 보낼 수 있습니다. 같은 본체라도 연결한 카메라 케이블의 굵기와 길이, 보는 방향이 다르면 들어갈 수 있는 공간이 달라집니다.
짧은 장비 내부와 긴 배관을 볼 때의 차이
1~1.5m 반강성 프로브는 손으로 구부리면 어느 정도 모양을 유지해 가까운 장비 내부를 보기 좋습니다. 50m 케이블은 긴 배관 안으로 밀어 넣는 데 맞지만, 작은 기어박스 안에서 카메라 끝을 섬세하게 돌리는 용도와는 다릅니다.
케이블은 길수록 좋은 것이 아닙니다. 길이가 달라지면 밀어 넣는 힘, 다시 꺼내는 방법, 카메라 위치를 찾는 방식도 달라집니다. 배관 작업이라면 길이뿐 아니라 배관 안쪽 지름, 굽은 곳의 수, 위아래로 이어지는 구간, 이물질과 액체가 있는지도 알려주세요.
카메라 굵기·움직임·길이별 모델 비교
용도 구분을 모델과 프로브 구성에 대입하면 아래 표처럼 정리할 수 있습니다.
제조사 | 모델 | 공개 구성 | 먼저 확인할 조건 |
|---|---|---|---|
FLUKE | DS703 FC + 3.8mm | 굵기 3.8mm, 길이 1m | 실제 카메라 방향과 맞는 본체 |
FLUKE | DS703 FC + 5.5mm | 굵기 5.5mm, 길이 1m | 입구와 굽은 구간을 지날 수 있는지 |
FLUKE | DS703 FC + 8.5mm | 8.5mm, 1.2m 듀얼 카메라 | 정면·측면 전환과 저장 방식 |
CARETEK | ACE-PRO+ | 6.8mm, 1.5m, 끝부분 상하좌우 조작 | 움직임 상태와 필요한 시야 각도 |
SND | MISG-6300 | 8.5mm, 1.2m, 앞·옆 카메라 | 실제 구성품과 파일 저장 장치 |
DAS | 2350 | 23mm, 50m 배관 카메라 | 배관 안쪽 지름, 굽은 곳과 케이블 회수 방법 |
DS703 FC 본체 기능은 FLUKE DS703 FC 산업용 내시경 안내, 조향형 후보는 CARETEK ACE-PRO+ 안내에서 확인할 수 있습니다. MISG-6300과 DAS2350은 공개 제조사 자료를 충분히 대조하지 못했으므로 실제 출고 형명과 명판, 구성품을 기준으로 확인해야 합니다.
촬영 전 안전과 증빙 체크리스트
돌아가는 부품, 뜨거운 부분, 압력이 걸린 배관은 완전히 멈추고 식고 압력이 빠진 뒤 제조사 절차에 따라 검사해야 합니다. 카메라 케이블을 억지로 밀어 넣으면 끝부분이 걸리거나 설비 안에 남을 수 있습니다.
산업용 내시경 렌탈 문의 전에는 다음을 정리하세요.
입구의 최소 크기와 배관 안쪽 지름
필요한 케이블 길이와 굽은 구간의 수
앞·옆 카메라 또는 상하좌우 조작 기능이 필요한지
촬영 대상의 온도, 액체와 오염 상태
사진·영상 파일, 날짜 표시와 보고서가 필요한지
사용 일정과 카메라 보호관·메모리카드가 필요한지
(주)동아시스템의 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기의 선정과 렌탈 출고 조건, 교정 요구사항을 잇는 원스톱 상담을 운영합니다. 산업용 내시경 렌탈을 문의할 때 진입구 직경, 삽입 길이, 조향·듀얼 렌즈 요구, 촬영 환경과 일정을 알려주시면 확인 가능한 장비와 구성 범위를 안내합니다.
내시경의 실제 공급 가능 모델과 프로브 구성은 문의 시점에 확인합니다.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 자세한 회사 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
