인버터 효율시험 준비: 전력분석기 교정과 전류센서 확인
인버터 효율값이 전력분석기나 전류센서 조합에 따라 달라진다면 계산식보다 측정 조건부터 맞춰야 합니다. 입력과 출력의 시험 경계, 운전점, 측정 시간창을 먼저 통일하세요. 그다음에는 전력분석기의 모듈·범위·결선·필터 설정과 전류센서의 변환비·대역폭·위상 특성을 차례로 봅니다.
효율은 보통 출력 유효전력(Pout) ÷ 입력 유효전력(Pin) × 100으로 계산합니다. 전력분석기 교정은 정해진 측정점에서 장비 성능을 확인하는 과정입니다. 50–60 Hz의 교정 결과만으로 인버터 PWM 출력의 전체 주파수 대역까지 확인되지는 않습니다.
효율값이 달라질 때 먼저 맞출 조건
효율값을 비교하기 전에는 무엇의 입력과 출력을 어느 시점에 재는지부터 고정하세요. 인버터 단품과 모터를 포함한 구동시스템은 시험 경계가 다릅니다. 같은 장비를 써도 부하, 속도, 온도와 평균 시간이 달라지면 서로 다른 효율값이 나올 수 있습니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
시험 경계 | 인버터 단품 또는 모터·부하를 포함한 시스템 가운데 대상을 확정 | 필요한 입력·출력 채널과 기계 출력 측정 여부 | IEC 61800-9-2 |
입력·출력 측정점 | 직류 링크, 교류 입력, 인버터 출력, 모터 축 출력 가운데 비교 지점을 표시 | Pin과 Pout을 동시에 받을 채널 구성 | Fluke 효율 측정 안내 |
운전점 | 직류 링크 전압, 출력 주파수, 토크·속도, 부하율과 열 안정 상태를 기록 | 목표 운전점을 포함하는 전압·전류·전력 범위 | IEC 61800-9-2 |
시간 조건 | 입력·출력을 동시에 취득하고 평균 구간을 통일 | 다상 동시 취득과 필요한 기록 기능 | Fluke NORMA 5000 |
장비 설정 | 전력 모듈, 결선, 범위, 필터와 평균 방식을 고정 | 시험 주파수와 정확도에 맞는 모듈·센서 | Fluke 데이터시트·설명서 |
Fluke는 인버터 출력에 왜곡과 고조파가 포함되므로 입력보다 넓은 주파수 범위를 살펴야 한다고 설명합니다. 한 순간의 숫자보다 안정된 운전 구간의 평균값과 시험 조건을 함께 기록하세요. IEC 61800-9-2를 적용한다면 운전점과 시험 경계도 별도로 정해야 합니다.
입력과 출력은 같은 운전점과 같은 시간창에서 측정하고, 효율값 옆에 부하·속도·온도 조건을 함께 남기세요.
전력분석기와 전류센서를 함께 보는 이유

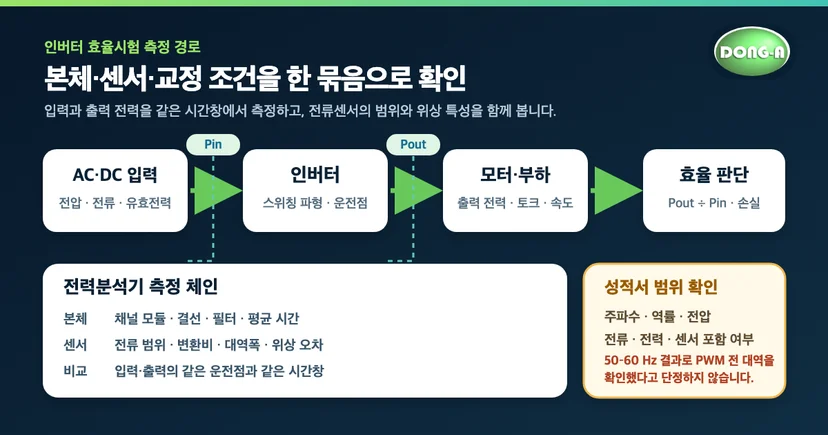

외부 전류센서를 사용한다면 본체와 센서를 한 측정 체인으로 봐야 합니다. 전력분석기는 직접 전류 또는 션트·전류 프로브의 출력 신호로 전력을 계산합니다. 센서의 변환비 오차, 대역폭 제한과 위상 오차도 측정값에 더해집니다.
위상 오차는 전압과 전류 사이의 시간차를 실제와 다르게 읽는 정도입니다. 역률이 낮거나 고주파 성분이 많으면 작은 위상차도 유효전력 계산에 영향을 줄 수 있습니다. 센서의 정격 전류가 충분해도 실제 시험 주파수에서 필요한 대역폭과 위상 특성을 만족하는지는 따로 확인해야 합니다.
값 차이의 원인을 찾으려면 아래 항목을 본체 설정과 함께 기록해 두세요.
전류센서 또는 션트의 제조사·모델과 정격 범위
변환비와 전력분석기에 입력한 스케일 값
센서 방향, 배선과 사용한 채널
대역폭과 주파수별 위상 특성
센서만 교정했는지 본체와 조합해 확인했는지
본체 성적서에는 외부 전류센서의 성능이 자동으로 포함되지 않습니다. 전력분석기 교정을 의뢰할 때 센서도 함께 사용할 예정이라면 센서 모델과 출력 방식, 실제 전류·주파수 범위를 알려주세요. 그러면 성적서가 본체만을 대상으로 하는지, 센서를 포함한 조합까지 다루는지 구분이 쉬워집니다.
FLUKE NORMA 5000을 적용할 때

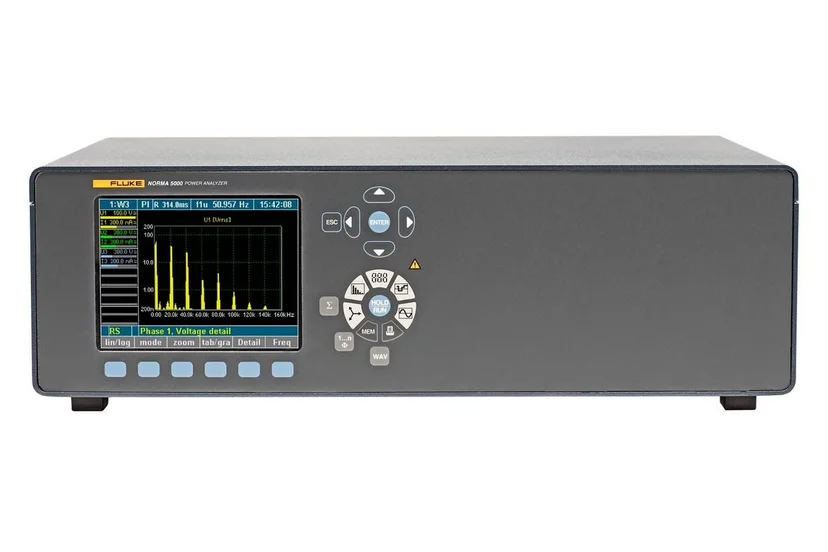

다상 입력과 출력을 같은 시간 조건에서 비교해야 한다면 FLUKE NORMA 5000을 우선 검토할 만합니다. Fluke 공식 자료에 따르면 NORMA 5000은 최대 6개 전력 위상을 동시에 취득합니다. 모터와 인버터 드라이브의 전기·기계 파라미터를 같은 시간창에서 비교하는 용도도 제시합니다.
전력 위상 모듈에 따라 정확도, 직접 전류 입력 범위, 샘플링 속도와 대역폭이 달라집니다. 공식 데이터시트의 PP50 모듈은 기본 정확도 0.1 %, 10 A 직접 입력, 1 MHz 샘플링과 10 MHz 대역폭으로 안내됩니다. FLUKE-N5K 6PP50I 표기만으로 실제 장착 모듈과 인터페이스, 외부 전류센서 구성을 확정하지 말고 본체 명판과 채널을 대조하세요.
제조사 | 모델 | 맡길 역할 | 먼저 확인할 조건 |
|---|---|---|---|
FLUKE | NORMA 5000 (FLUKE-N5K 6PP50I) | 인버터 입력·출력의 다상 전력 동시 취득과 효율 계산 | 실제 장착 전력 모듈, 채널 수, 직접 입력 또는 외부 센서 구성, 결선, 시험 주파수와 필요한 성적서 |
결선도 시험 대상에 맞춰야 합니다. Fluke 사용 설명서는 권선과 하우징 사이에 용량성 누설전류가 흐를 수 있어 W2 또는 Aron 방식을 대부분의 인버터 측정에 적합하지 않은 결선으로 설명합니다. 장비 채널 수만 보고 결선을 줄이기보다 대상 회로와 제조사 지침에 맞는 방식을 선택하세요.
NORMA 5000의 렌탈 구성과 적용 분야는 FLUKE NORMA 5000 6상 전력분석기 안내를 참고하세요. 이 글은 본체·전류센서와 시험 주파수 조건에 초점을 맞췄습니다.
교정성적서와 실제 PWM 시험 조건 비교
성적서의 전압·전류·전력 범위, 주파수, 역률과 센서 포함 여부를 실제 시험 조건과 맞춰 보세요. 한 교정점이나 좁은 주파수 범위를 장비의 전체 대역 성능으로 넓혀 해석하면 안 됩니다.
(주)동아시스템의 교정 인정범위 중 40311 교류 전력계; 피상, 고조파 및 무효 전력계 등에는 50–60 Hz의 교류 전압·전류가 포함돼 있습니다. 교류 전력은 역률 1, 50–60 Hz 조건에서 0.1 W부터 4.8 kW까지의 범위가 안내돼 있으며, 역률은 진상·지상 0.1~1 범위가 제시돼 있습니다.
실제 시험 구간 | 성적서와 비교할 항목 | 확인할 내용 |
|---|---|---|
상용 교류 입력 | 전압·전류·전력 범위, 50 Hz 또는 60 Hz, 역률 | 사용 범위와 교정점이 가까운지 확인 |
직류 링크 | 직류 전압·전류·전력 측정 조건 | 교류 전력 항목과 구분하고 필요한 직류 측정량을 상담 |
인버터 PWM 출력 | 기본파, 스위칭 성분, 필터와 분석 대역 | 50–60 Hz 결과로 PWM 전 대역을 확인했다고 해석하지 않음 |
외부 전류센서 | 센서 모델, 변환비, 대역폭, 위상 오차와 포함 여부 | 본체 성적서와 센서 자료 또는 조합 확인 결과를 함께 검토 |
50–60 Hz에서 받은 전력분석기 교정 결과는 PWM 출력과 고주파 성분을 포함한 전체 측정 체인의 성능을 자동으로 보증하지 않습니다. 상담할 때 모델, 범위, 주파수, 역률, 요구 측정불확도와 센서 구성을 함께 알려주세요. 측정불확도는 측정 결과에 남는 불확실성의 크기입니다. 측정불확도와 교정성적서 해석 안내에서 성적서 읽는 방법을 더 자세히 설명합니다.
교정성적서는 계측기의 지정 조건 성능을 확인합니다. IEC 61800-9-2에 따른 시험 계획은 구동시스템의 경계, 운전점과 절차를 정하므로 두 문서의 역할을 구분해야 합니다.
시험 장비 구성과 교정 일정
시험 일정을 잡을 때는 전력분석기 본체만 먼저 확보하지 말고 시험 경계, 채널 수, 전류센서와 성적서 조건을 한 번에 정리하세요. 장비가 도착한 뒤 센서의 범위나 대역폭이 맞지 않는 것을 알게 되면 결선과 일정을 다시 잡을 수도 있습니다.
견적요청 페이지의 ‘내용’란에는 아래 정보를 적어 주세요.
시험 대상: 인버터 단품 또는 모터·부하를 포함한 구동시스템
입력·출력 측정점, 상 수와 결선 방식
예상 전압·전류·전력, 입력과 출력 주파수, 역률
전류센서·션트의 제조사·모델, 정격 범위, 변환비와 출력 방식
전력분석기의 제조사·모델, 채널 모듈, 필터와 평균 조건
구매·렌탈 구분, 필요한 날짜, 성적서 제출 목적과 요구 측정불확도
조건을 모두 확정하지 못했어도 괜찮습니다. 시험 회로도와 예상 운전점, 사용하는 전류센서 사진부터 보내주세요. 이미 정한 조건과 더 확인할 항목을 나누면 FLUKE NORMA 5000 같은 장비 구성과 교정 일정을 함께 검토하기가 한결 수월합니다.
