노후 차단기, 갑자기 말썽 부리면 어떻게 하시나요
특고압 및 고압 차단기는 전력 계통의 안전을 유지하는 핵심 보호 장치입니다. 현장에서 차단기 점검 업무를 수행하는 엔지니어분들은 정기 검사나 정밀 진단 과정에서 다양한 현실적 어려움에 직면하게 됩니다.
현장에서 차단기 동작 분석을 진행할 때 자주 발생하는 대표적인 고민들을 정리해 보면 다음과 같습니다.
- 장비의 무거운 무게와 부피: 계단이나 협소한 변전실 내부로 중량 계측기를 이송하는 데 상당한 피로도가 발생합니다.
- 복잡한 결선과 긴 준비 시간: 주접점, 보조접점, 릴레이 코일 등을 개별적으로 연결하다 보면 시험 준비에만 많은 시간이 소요됩니다.
- 현장 직관성의 부재: 노트북을 별도로 연결하지 않고는 현장에서 개폐 시간이나 코일 전류 파형을 즉시 확인하기 어렵습니다.
- PIR(저항 접점) 측정의 번거로움: 투입 저항이 적용된 차단기의 개폐 타이밍을 동시에 정밀 측정하기가 까다롭습니다.
- 비용 대비 저조한 가동률: 연중 몇 차례 진행되지 않는 정기 점검을 위해 고가의 차단기 동작 분석기를 직접 구입해 관리하는 것에 대한 재무적 부담이 큽니다.
EGIL의 기본 구조와 원리

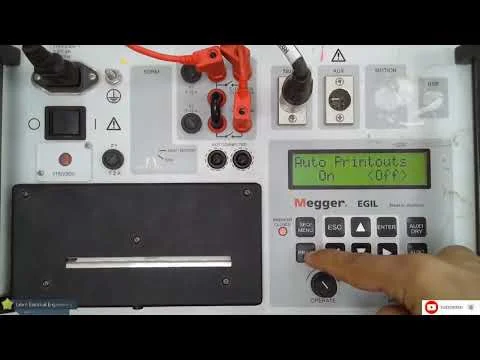

MEGGER EGIL은 위상당 접점이 하나인 중전압·고전압 차단기를 대상으로 개발된 타이밍 및 트래블(Travel) 분석기입니다. 주 접점 3채널, 보조 접점 2채널, 전류 측정 1채널로 구성된 총 6채널 구조를 기본으로 하고 있습니다.
차단기에 제어 펄스를 보내고, 접점이 붙거나 떨어지는 시간을 정밀하게 측정하는 방식으로 동작합니다. 병렬 접점(PIR, Pre-Insertion Resistor)의 이벤트도 동시에 기록·표시되기 때문에, 초고압 차단기의 저항 삽입 시점까지 확인할 수 있다는 점이 특징입니다.
구 분 | 상세 기술 사양 | 현장 적용 관점의 특징 |
적용 대상 | Phase당 1개 단로 접점 구조 차단기 (최대 250 kV급) | VCB, GCB, GIS 정기 및 수시 점검에 최적화 |
주접점 채널 | 3 채널 (공통 접지 방식, PIR 측정 지원) | 3상 동시성 및 PIR 투입 타이밍 일괄 측정 |
보조접점 채널 | 2 채널 (Galvanically Isolated, Dry/Wet 겸용) | 보조 접점의 개폐 연동 시간 정밀 분석 |
시간 측정 범위 | 0 ~ 100초 (분해능: 0.1 ms, 정확도: ±0.05%) | 밀리초 단위의 미세한 동작 시차 감지 |
코일 전류 측정 | 범위: ±25 A, 분해능: 25 mA | 투입/트립 코일의 고착 및 전류 파형 분석 |
동작 동작 순서 | C, O, C-O, O-C, O-C-O 시퀀스 지원 | 재투입 및 차단 시퀀스 자동 제어 |
데이터 출력 | 114 mm 내장 열감응 프린터 / RS-232C 인터페이스 | PC 없이 현장 즉시 결과 출력 및 파형 확인 |
크기 및 무게 | 360 x 210 x 190 mm, 본체 6.3 kg | 1인 작업자가 용이하게 이동 가능한 휴대성 |
타 모델과의 객관적 비교 분석
고급형 대형 정밀 분석기인 Megger TM1800 시리즈 등과 비교했을 때, MEGGER EGIL은 현장 실용성에 집중한 명확한 장단점을 지니고 있습니다.
- 장점: 본체 무게가 6.3 kg에 불과하여 이동이 매우 용이하며, 시퀀스 전환 회로가 내장되어 있어 케이블 변경 없이 단일 노브 조작으로 시험을 수행할 수 있습니다.
- 단점: Phase당 multi-break(2개 이상의 단로 접점)를 가진 초고압 차단기에는 직접 적용이 어려우며, 아날로그 트래블(Motion) 채널이 1개로 제한됩니다.
따라서 154kV 이하 변전소 및 산업체 수배전반에 설치된 1개 접점 구조의 차단기 점검 시에는 복잡한 대형 장비보다 MEGGER EGIL을 활용하는 것이 작업 시간을 대폭 단축해 줍니다.
측정기 활용 노하우
현장에서 여러 차단기를 연속으로 시험할 때는, EGIL의 퀵 테스트 모드를 활용하면 별도의 탭 전환 없이 한 화면에서 시험 설정을 마칠 수 있습니다. 모션 트랜스듀서를 부착할 때는 연결 화면의 모니터 모드에서 위치를 확인하고, 트랜스듀서가 전체 범위의 40~60% 지점에 위치하도록 조정해두면 측정 오류를 줄일 수 있습니다.
접점 시간이 이전 결과보다 유독 튀는 경우, 리드선 연결부의 산화나 그리스 잔여물부터 확인해보시는 게 좋습니다. 개폐 속도가 정상 범위인데도 느린 동작이 나온다면 코일이나 래치 시스템의 윤활 상태를 먼저 점검하고, 그래도 문제가 지속되면 코일 교체를 고려해야 합니다.
구매 vs 렌탈, 무엇이 유리할까
구분 | 구매 | 렌탈 |
초기 비용 | 높음 (장비값 전액 부담) | 낮음 (사용 기간만큼 비용 발생) |
활용 빈도 | 상시 사용하는 조직에 적합 | 단기 프로젝트·비정기 점검에 적합 |
유지보수/교정 | 자체적으로 관리 필요 | 교정 포함 렌탈 시 별도 관리 부담 없음 |
최신 장비 접근성 | 모델 교체 시 재구매 필요 | 최신 EGIL200 등으로 손쉽게 교체 가능 |
MEGGER EGIL 렌탈을 고려할 때는 단순히 대여 비용만 비교하기보다는, 출고되는 장비의 정밀 교정 성적서 유무와 전용 부속품의 완전성을 먼저 확인하셔야 합니다.
차단기 개폐 시간은 0.1 ms 단위의 오차로도 데이터의 신뢰성이 좌우되므로, 교정이 완료된 신뢰할 수 있는 계측기를 공급받는 것이 무엇보다 중요합니다.
(주)동아시스템은 출고 전 최신 교정성적서를 갖춘 MEGGER EGIL 장비를 공급하고 있습니다.
필요한 현장 일정과 시험 사양에 맞추어 MEGGER EGIL 임대 서비스를 효율적으로 활용해 보세요. 😁
