복잡한 1차측 전류 주입 시험, MEGGER CSU600AT의 콤팩트한 솔루션

MEGGER CSU600AT는 콤팩트한 크기에 600A 대전류 출력과 타이머 기능을 갖춘 최적의 1차측 전류 주입 시험 장비입니다. 보호 계전기 및 차단기 현장 시험의 효율을 높이는 활용 팁과 합리적인 렌탈 가이드를 확인해 보세요.

(주)동아시스템

Dec 01, 2025

복잡한 1차측 전류 주입 시험, MEGGER CSU600AT의 콤팩트한 솔루션

Contents

현장 시험의 무게와 번거로움을 덜어드리는 방법 콤팩트하지만 강력한 600A 전류 공급 솔루션 베테랑 엔지니어가 전하는 CSU600AT 활용 팁 구매와 렌탈, 어떤 것이 현명한 선택일까요?신뢰와 전문성의 (주)동아시스템 렌탈 서비스

📱렌탈 전용 연락처 : 010-6565-3866 (🤙 전화 연결)

📧 이메일 : donga@dongasystem.co.kr

🏢 위치 : 울산광역시 남구 정동로 11-1(삼산동 1600-7)

💻 홈페이지 : https://www.dongasystem.co.kr/

💡

(주)동아시스템은 현재 MEGGER CSU600AT 의 재고를 확보하고 있습니다.

현장 시험의 무게와 번거로움을 덜어드리는 방법

현장에서 보호 계전기나 차단기 시험을 진행하다 보면, 가장 먼저 마주하는 어려움은 장비의 '무게'와 '이동성'이죠. 특히 1차측 전류 주입(Primary Injection)을 위해 수백 암페어(A)를 발생시켜야 하는 장비들은 덩치가 크고 무거워, 시험 장소까지 옮기는 것 자체가 하나의 큰 공사가 되곤 합니다. 게다가 시험 세팅을 위해 복잡한 결선을 하고, 별도의 타이머까지 연결하다 보면 준비 시간에만 상당한 에너지를 쏟게 되는데요.

전력 계측 분야의 글로벌 스탠다드인 Megger(메거)는 이러한 현장 엔지니어분들의 고충을 잘 알고 있습니다. 오늘 소개해 드릴 MEGGER CSU600AT는 강력한 600A 출력과 콤팩트한 사이즈를 동시에 잡아, 현장 이동이 잦은 엔지니어분들에게 최적의 작업 효율을 제공하는 제품이에요. 단순히 전류만 흘려주는 것을 넘어, 타이머 기능까지 내장되어 있어 번거로운 결선 과정을 획기적으로 줄여주죠. 이제 이 장비가 현장의 문제를 어떻게 해결해 줄 수 있는지 자세히 살펴보겠습니다.

콤팩트하지만 강력한 600A 전류 공급 솔루션

MEGGER CSU600AT는 'Current Supply Unit'이라는 이름처럼, 저전압 차단기나 보호 계전기의 동작 특성을 확인하기 위해 대전류를 공급하는 장비입니다. 이 제품의 가장 큰 특징은 무게 대비 성능비가 매우 뛰어나다는 점입니다. 약 22kg의 무게로 성인 남성이 혼자 운반할 수 있는 수준임에도 불구하고, 최대 600A의 고전류를 안정적으로 출력할 수 있습니다.rpmtest+1

이 장비는 크게 두 가지 핵심적인 현장 업무에 최적화되어 있습니다.

보호 계전기 및 차단기 1차측 시험: 보호 시스템의 전체 루프가 제대로 작동하는지 확인하기 위해 CT(변류기) 1차 측에 직접 전류를 흘려주는 시험입니다. CSU600AT는 전류 발생과 동시에 내장된 타이머가 작동하여, 차단기가 트립(Trip)되는 시간을 1ms(밀리초) 단위로 정밀하게 측정할 수 있습니다.volta+1

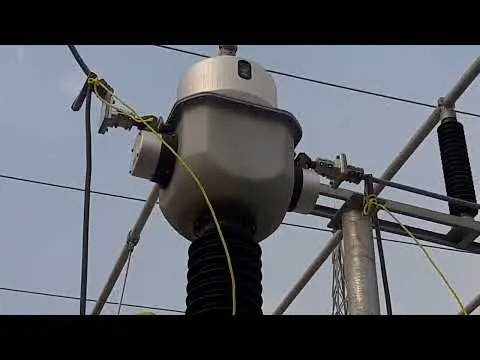

CT 변류비(Ratio) 및 극성 시험: 전류 트랜스포머(CT)가 설계된 비율대로 전류를 변환하는지 확인하는 시험에서도 탁월한 성능을 발휘합니다. 가변 출력을 통해 원하는 전류값을 부드럽게 조절할 수 있어 정밀한 측정이 가능합니다.megger

[MEGGER CSU600AT 주요 사양]

항목	상세 내용	비고
최대 출력 전류	600 A (단시간)	230V 입력 기준 rpmtest
연속 출력	100 A	연속 사용 가능
타이머 범위	0 ~ 999.999초	분해능 1ms rpmtest
무게	21.9 kg	본체 기준 rpmtest
크기	356 x 203 x 241 mm	콤팩트 디자인 rpmtest
주요 기능	전류 발생, 자동 타이머, 외부 전류계 연동	AT 모델 기준

특히 CSU600AT 모델( 'T'가 붙은 모델)은 타이머가 내장되어 있다는 점이 일반 모델과 차별화됩니다. 별도의 스톱워치나 타이머 장비를 챙길 필요 없이, 전류가 차단되는 순간 자동으로 시간이 멈추기 때문에 혼자서도 정확한 트립 타임 측정이 가능합니다.testequipment

베테랑 엔지니어가 전하는 CSU600AT 활용 팁

장비의 스펙을 100% 활용하고 고장을 예방하기 위해서는 몇 가지 현장 노하우가 필요합니다. 20년 경력의 엔지니어 관점에서 CSU600AT를 더 스마트하게 사용하는 팁을 공유해 드릴게요.

케이블 임피던스 관리: 대전류 시험에서 가장 큰 적은 '저항'입니다. 기본 제공되는 케이블 외에 임의로 긴 전선을 사용하면, 케이블 자체 저항으로 인해 원하는 전류(600A)가 출력되지 않을 수 있습니다. 가능한 최단 거리로 결선하고, 접촉면의 볼트를 단단히 조여 접촉 저항을 최소화해야 합니다.rpmtest

듀티 사이클(Duty Cycle) 준수: 이 장비는 600A를 무한정 쏟아내는 것이 아닙니다. 600A 출력 시 약 20초 정도 사용 후에는 반드시 냉각 시간을 가져야 합니다. 연속 100A 이상의 고부하 시험을 진행할 때는 장비의 열 발생을 고려해 중간중간 충분한 휴식을 주는 것이 장비 수명 연장의 지름길입니다.rpmtest

외부 전류계 활용: 본체에 아날로그 전류계가 달려있지만, 이는 대략적인 세팅용입니다. 정밀한 CT 오차 시험 등을 수행할 때는 본체의 'External Ammeter' 단자를 활용해 정밀 디지털 전류계를 연결해서 값을 읽는 것을 추천합니다. 이렇게 하면 장비의 편의성과 계측기의 정밀함을 동시에 얻을 수 있습니다.rpmtest

구매와 렌탈, 어떤 것이 현명한 선택일까요?

고가의 계측 장비를 도입할 때는 언제나 구매와 렌탈 사이에서 고민하게 됩니다. 특히 1차측 전류 주입 시험은 매일 있는 업무가 아니기에 더욱 신중한 선택이 필요합니다.

구분	구매 (Purchase)	렌탈 (Rental)
초기 비용	높음 (자산 등재 필요)	낮음 (비용 처리 용이)
유지 보수	자체 교정 및 수리 관리 필요	전문 업체의 교정/관리 포함
활용 빈도	연간 사용 빈도가 매우 높을 때 유리	프로젝트성/단기 사용 시 유리
장비 상태	노후화에 따른 감가상각 발생	항상 최적의 컨디션 유지

프로젝트 기간이 정해져 있거나 연간 사용 횟수가 5회 미만이라면, 렌탈 서비스를 이용하는 것이 경제적, 관리적 측면에서 훨씬 유리합니다. 특히 렌탈 전문 기업을 통하면, 출고 전 철저한 성능 점검과 교정(Calibration)이 완료된 장비를 받을 수 있어 현장에서 바로 신뢰도 높은 성적서를 발행할 수 있다는 점이 큰 매력이죠.

복잡하고 무거운 대전류 시험, 이제 콤팩트한 MEGGER CSU600AT로 가볍고 스마트하게 해결해 보세요. 😁
