OMICRON CPC100 CT특성시험기 : 계기용 변압기 진단의 핵심

OMICRON CPC 100 임대 문의 OMICRON CPC 100은 CT 특성 시험을 포함한 다양한 전력 설비 진단에 최적화된 다기능 계측기로, 효율성과 정확성을 동시에 제공합니다. 구매 및 렌탈 상담은 동아시스템에서 확인하세요

(주)동아시스템

Apr 02, 2025

Contents

올인원 솔루션, OMICRON CPC100 사용자 친화적 설계 전문가의 조언: 효율적인 CT/VT 테스트 방법 구매 vs 렌탈: 어떤 선택이 최적일까요?미래를 준비하는 현명한 선택 신뢰와 전문성의 (주)동아시스템 렌탈 서비스

📱렌탈 전용 연락처 : 010-6565-3866 (🤙 전화 연결)

📧 이메일 : donga@dongasystem.co.kr

🏢 위치 : 울산광역시 남구 정동로 11-1(삼산동 1600-7)

💻 홈페이지 : https://www.dongasystem.co.kr/

현장 엔지니어라면 누구나 공감할 이야기입니다. 계기용 변압기(CT/VT)의 정확한 성능 진단은 전력 시스템의 안정성과 직결되는 중요한 업무죠.

특히 변전소나 발전소에서 보호계전기와 연동된 CT/VT의 오작동은 심각한 사고로 이어질 수 있어 정기적인 테스트가 필수입니다.

하지만 다양한 테스트 항목과 복잡한 측정 과정, 그리고 여러 장비를 현장으로 운반해야 하는 번거로움이 항상 따라다녔습니다.

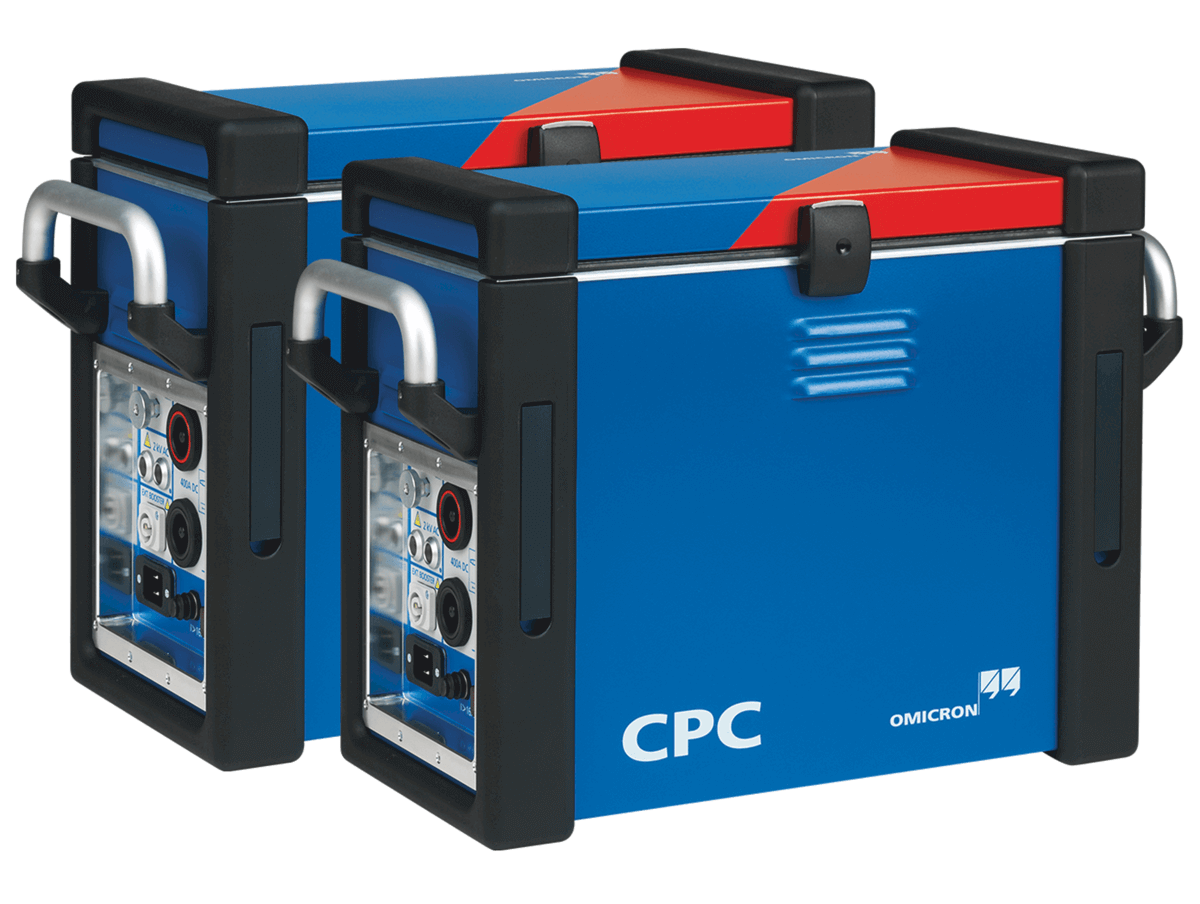

올인원 솔루션, OMICRON CPC100

OMICRON CPC100은 이러한 현장 엔지니어들의 고민을 해결해주는 다목적 테스트 장비입니다. 단 하나의 장비로 CT/VT는 물론 변압기, 차단기, 모터, 발전기, 케이블 등 다양한 전력 시스템 장비를 테스트할 수 있는 종합 솔루션입니다[3].

뛰어난 성능과 휴대성

최대 800A 또는 2kV 출력 (부스터 사용 시 2kA 또는 12kV/15kV까지 확장)[6]

15Hz~400Hz 주파수 범위와 400A DC 출력 가능[6]

단 29kg의 가벼운 무게로 현장 테스트에 최적화[6]

5kVA 출력으로 강력한 테스트 수행[2]

뛰어난 간섭 억제 기능으로 미세 신호도 정확히 측정[6]

CT 테스트 기능

CPC100은 CT(변류기) 테스트에 필요한 모든 기능을 제공합니다:

CT 여자 특성 곡선(Excitation Curve) 테스트: IEC 60044-1, ANSI 45° 또는 ANSI 30° 표준에 따라 자동으로 기록하고 무릎점(Knee Point)을 계산[5]

CT 변압비 및 부담 테스트: 1차 전류 직접 주입 방식으로 변압비, 극성, 연결된 부담을 측정[5]

CT 부담 측정: 2차 전류 직접 주입으로 연결된 부담을 VA 및 역률로 측정[5]

CT 권선 저항 측정: 최대 6A DC 출력으로 정확한 측정[2]

CT 극성 체크: CPOL 사용 시 최대 800A 또는 CP CB2 사용 시 최대 2000A로 테스트[2]

사용자 친화적 설계

CPC100은 단순히 성능만 뛰어난 것이 아니라, 사용자의 편의성을 극대화했습니다.

다양한 운영 방식

사용자 선호도에 맞춰 다양한 운영 모드를 제공합니다:

CPC100 전면 패널: 빠른 결과와 최대 유연성 제공

Primary Test Manager™ (PTM) 소프트웨어: 노트북이나 태블릿에서 가이드된 테스트 워크플로우, 데이터 관리, 자동 평가 기능

PTMate 앱: 스마트폰에서 추가 기능을 제공하는 모바일 솔루션[6]

효율적인 테스트 프로세스

테스트 템플릿과 자동 생성된 테스트 절차로 작업 시간 단축[6]

자동 보고서 생성 기능으로 문서화 작업 간소화[5]

PC 툴셋을 통한 데이터 처리 및 보고서 작성[1][4]

전문가의 조언: 효율적인 CT/VT 테스트 방법

현장에서 CPC100을 활용할 때 몇 가지 팁을 드리겠습니다:

테스트 전 준비: 테스트 전 장비의 자체 진단 기능을 활용하여 안전 점검을 수행하세요. 접지 연결 확인은 필수입니다.

시퀀서 기능 활용: 자동 재폐로 사이클, 차단기 개폐 시간 측정, 1차 과전류 계전기 테스트 등을 시퀀서 기능으로 한 번에 수행할 수 있습니다[5].

램핑 테스트 카드: 과전류 계전기의 픽업 및 드롭오프 값을 자동으로 측정할 수 있어 효율적입니다[5].

테스트 후 데이터 관리: CPC100의 내장 플래시 메모리와 외부 USB 메모리를 활용해 데이터를 체계적으로 관리하세요[2].

구매 vs 렌탈: 어떤 선택이 최적일까요?

구매	렌탈
- 장기적으로 자주 사용하는 경우 경제적	- 일시적인 프로젝트나 간헐적 사용 시 유리
- 즉시 사용 가능한 장비 확보	- 최신 모델과 기술 활용 가능
- 유지보수 및 교정 비용 발생	- 교정된 장비 사용으로 추가 비용 절감
- 초기 투자 비용이 높음	- 초기 비용 부담 없음

선택 시 고려사항

사용 빈도: 월 2회 이상 정기적으로 사용한다면 구매가 유리할 수 있습니다.

기술 업데이트: 렌탈은 항상 최신 소프트웨어와 하드웨어를 활용할 수 있습니다.

예산 계획: 대규모 초기 투자보다 운영 예산으로 관리하기 원한다면 렌탈이 적합합니다.

교정 서비스: 렌탈 시 교정이 완료된 장비를 제공받아 별도 교정 절차가 필요 없습니다.

미래를 준비하는 현명한 선택

전력 시스템의 디지털화와 스마트 그리드 도입이 가속화되면서, CT/VT와 같은 계측기의 정확한 성능은 더욱 중요해지고 있습니다. OMICRON CPC100은 단순한 테스트 장비를 넘어 전력 시스템 자산 관리의 핵심 도구로 자리잡고 있습니다.

💡

"이동성뿐만 아니라 테스트 시스템의 사용 편의성이 특히 인상적입니다

신뢰와 전문성의 (주)동아시스템 렌탈 서비스

💡

"측정기 문제, 더 이상 고민하지 마세요. 울산의 유일한 원스톱 솔루션, (주)동아시스템이 해결합니다."

프로젝트 마감일은 다가오는데 필요한 고가의 측정 장비가 없어 막막하신가요?

혹은 현장에서 발생한 예기치 못한 장비 고장으로 생산 라인이 멈출 위기에 있으신가요?

장비 렌탈, 신규 구매, 정밀 교정, 긴급 수리를 각각 다른 업체에 문의하며 소중한 시간과 에너지를 소모하고 계시다면, 이제 울산의 유일한 대안, (주)동아시스템에 주목해 주세요. 저희는 이 모든 번거롭고 복잡한 과정을 단 한 번의 상담으로 완벽하게 해결해 드리는 울산 유일의 '원스톱 토탈 솔루션' 파트너입니다.

(주)동아시스템은 단순한 장비 유통사가 아닙니다.

당사는 FLUKE 공식 대리점으로 국제표준(ISO/IEC 17025)을 엄격히 준수하는 KOLAS 국제 공인 교정기관으로서, 최상의 정밀도와 신뢰도를 갖춘 장비만을 취급합니다.

울산에서 유일하게 측정기 판매, 렌탈, 교정, 그리고 가장 까다로운 사후 유지보수(A/S)까지 모든 과정을 'One-Stop'으로 제공한다는 것은, 고객사 담당자가 여러 업체를 조율하는 데 드는 보이지 않는 비용과 시간을 완벽하게 제거해 드린다는 약속입니다.

교정부터 납품, 현장 설치까지 모든 프로세스를 (주)동아시스템이 직접 관리하여, 고객은 오직 핵심 업무에만 집중하실 수 있습니다.

KOLAS 인증 종합 측정기 서비스 제공

(주)동아시스템은 KOLAS 인증 국제 공인 교정기관으로 다양한 분야의 교정 서비스를 제공하고 있습니다.

국제 공인 교정기관으로서 엄격한 품질 기준을 준수하며, 고객이 신뢰할 수 있는 서비스를 제공합니다.

KOLAS 인증이 측정기 교정에서 왜 중요한 인증인지 궁금하신 분은 아래 글을 참고하세요.

KOLAS 인증이 왜 중요할까? 알고 보면 더 믿음직한 이유 - DONGA SYSTEM BLOG - 울산 (주)동아시스템

KOLAS로부터 인정을 받은 기관을 '공인기관'이라고 부르며, 이러한 기관들이 발행하는 성적서가 바로 '공인성적서'입니다. | 검교정서비스(Calibration)

https://blog.dongasystems.com/kolas-certification-importance

"내 측정기, 정확한 걸까?" 측정기 교정의 중요성과 주기 - DONGA SYSTEM BLOG - 울산 (주)동아시스템

교정(Calibration) 은 측정기기의 정확도를 확인하고 조정하는 과정입니다. 간단히 말해 여러분의 측정기가 표시하는 값이 실제 값과 얼마나 일치하는지 확인하고, 필요시 조정하는 작업이에요 | 검교정서비스(Calibration)

https://blog.dongasystems.com/calibration-importance-testing

측정기 시장의 가장 큰 난관 중 하나는 단종되었거나 국내 재고가 없는 희소 장비의 신속한 수급입니다. 장비가 없다는 문제로 R&D나 생산 프로젝트 전체가 중단될 수는 없습니다.

(주)동아시스템은 수십 년간 구축해 온 강력한 국내외 제조사 네트워크와 전문 소싱팀을 통해, 구하기 힘든 특수 계측 장비나 희소 장비도 가장 빠른 루트로 확보할 수 있는 독보적인 역량을 보유하고 있습니다.

고객사의 중요한 프로젝트가 단 하루의 차질도 없이 원활하게 진행될 수 있도록, 저희의 글로벌 소싱 능력이 든든한 방패가 되어 드립니다.

값비싼 장비를 도입하고도 정작 현장 환경과 맞지 않아 활용하지 못하는 안타까운 경우가 많습니다.

(주)동아시스템의 진짜 경쟁력은 바로 '현장을 정확히 아는 전문성'입니다.

대한민국 산업의 심장부인 울산에서 수많은 제조, 화학, 플랜트, 자동차 산업 현장의 복잡다단한 문제를 고객과 함께 해결해 온 경험은 그 무엇과도 바꿀 수 없는 자산입니다.

저희는 고객의 사용 환경, 측정 목적, 공정의 특성, 그리고 예산까지 철저히 분석하여, 단순히 스펙이 좋은 장비가 아닌 고객에게 '최적화된 맞춤형 솔루션'을 제안합니다.

이는 장비 선정의 실패 위험을 원천적으로 줄이고, 고객의 투자가 최고의 효율로 이어지도록 보장합니다.

측정기에 관한 모든 고민, 더 이상 분산된 업체에 불안하게 의존하실 필요 없습니다.

장비 선정 컨설팅부터 정확한 교정, 신속한 렌탈, 긴급 유지보수, 그리고 희소 장비 수급까지, 이 모든 것을 한곳에서 책임지고 해결할 수 있는 파트너는 울산에 오직 (주)동아시스템뿐입니다.

(주)동아시스템으로 연락 주셔서 고객님의 프로젝트가 마주한 난관을 공유해 주세요. 가장 신뢰할 수 있는 든든한 기술 파트너로서 완벽한 해답을 제시해 드리겠습니다.
