배관 압력시험 기록이 다르다면? 압력계 교정과 기록계 점검

현장 압력계와 기록계의 값이 다르다고 해서 어느 한쪽이 바로 틀렸다고 볼 수는 없습니다. 먼저 압력 종류, 표시 단위, 측정 위치, 기록 시각을 같게 맞춰야 합니다. 그 뒤에도 차이가 계속되면 연결부 누설과 압력 안정화 상태, 두 장비의 교정 이력을 순서대로 살펴보세요.

배관 압력시험의 시험압·유지시간·합격 기준은 설비와 프로젝트마다 다릅니다. 이 글에서는 고정된 시험값을 제시하지 않고, 기록이 어긋날 때 확인할 순서와 압력계 교정 준비 항목을 설명합니다.

압력계와 기록계 값이 왜 다를까?

두 장비가 같은 배관에 연결돼 있어도 실제로는 서로 다른 값을 보고 있을 수 있습니다. 압력 기준이나 단위가 다를 수 있고, 취출 위치와 기록 시점에 따라 압력이 달라지기도 합니다.

WIKA는 긴 수압시험에서 온도 변화가 압력 기록에 영향을 줄 수 있다고 설명합니다. Fluke도 현장 압력 작업에서는 피팅·호스의 누설과 안정화 시간을 확인한 뒤 값을 기록하라고 안내합니다. 따라서 차이가 보이면 장비부터 분해하거나 조정하기보다 시험 조건을 먼저 맞추는 편이 안전하고 빠릅니다.

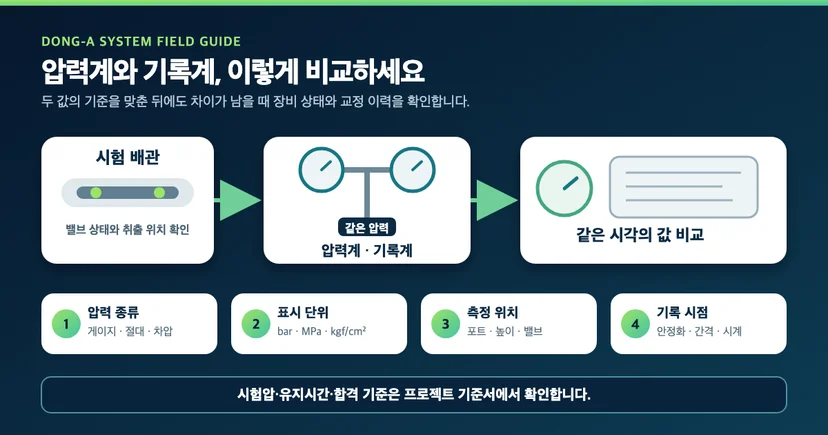

단위·위치·시점을 맞추는 확인표

기록을 대조할 때는 아래 여섯 항목을 한 장에 적어 두세요. 같은 장비를 다시 시험해도 비교 기준이 남아 있어 원인을 좁히기 쉬워집니다.

압력이 걸린 배관의 연결 변경과 장비 탈착은 현장 안전절차와 장비 제조사 지침에 따라 교육받은 작업자가 수행해야 합니다. 원인을 확인하려고 가압 상태에서 피팅을 임의로 조정하면 안 됩니다.

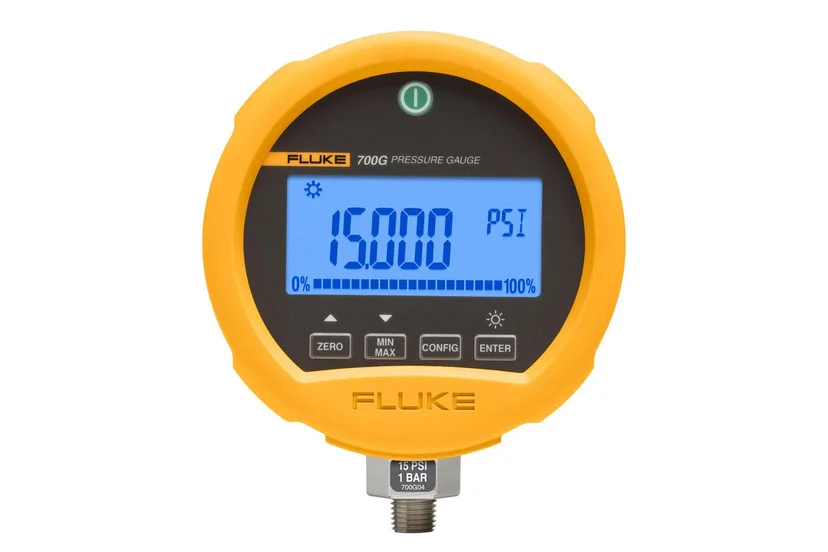

FLUKE 700G와 압력기록계를 어떻게 나눠 쓸까?

현장에서 순간 표시값을 확인하거나 기준 게이지를 추가해야 한다면 FLUKE 700G 디지털 압력게이지를 우선 검토할 수 있습니다. Fluke는 700G 시리즈를 저압부터 10,000 psi(690 bar)까지 여러 범위로 제공하며, 표준 모델의 정확도는 ±0.05% FS로 안내합니다. 선택 소프트웨어인 700G/TRACK을 사용하면 최대 8,493개의 압력 측정값을 저장할 수 있습니다.

동아시스템 장비 자료에서 확인되는 FLUKE 700G 예시는 아래와 같습니다. 가장 넓은 모델부터 고르기보다 최대 시험압을 안전하게 포함하면서 요구 정확도를 만족하는 범위를 정해야 합니다.

자기압력기록계는 압력 변화와 유지 구간을 시간 흐름으로 남기는 역할을 맡습니다. 동아시스템 장비 자료에는 HW-PR320이 5·10·100·250·350 kgf/cm² 범위로 정리돼 있습니다. 다만 같은 모델명이라도 장착 센서와 차트 조건이 다를 수 있으므로 실제 시험 범위, 기록 시간, 필요한 소모품과 성적서 조건을 문의할 때 함께 확인해야 합니다.

두 장비는 대체 관계라기보다 역할이 다릅니다. FLUKE 700G로 현장 표시값을 확인하고 HW-PR320으로 시간에 따른 추이를 남기려면 같은 압력 기준·단위·취출 조건과 같은 시각을 맞춰야 비교가 됩니다. 모델 선택은 디지털 압력게이지 렌탈 비교 가이드, 기록계 구성은 HW-PR320 자기압력기록계 활용 가이드에서 더 자세히 볼 수 있습니다.

압력계 교정성적서에서 무엇을 확인할까?

압력계 교정을 의뢰할 때는 장비 이름만 전달하지 말고 실제 사용 조건을 함께 알려 주세요. 제조사·모델과 기기 식별정보, 게이지압·절대압·차압 구분, 사용 단위, 전체 범위와 자주 쓰는 시험점을 정리하면 필요한 교정 지점을 검토하기 쉬워집니다.

성적서를 받으면 실제 장비의 식별정보와 일치하는지, 사용하는 압력 구간이 교정 범위와 지점에 들어 있는지 먼저 확인합니다. 결과값과 허용기준을 혼동하지 말고 측정불확도도 함께 보세요. 측정불확도는 교정 결과에 어느 정도의 불확실성이 남는지 나타내는 값입니다. 자세한 읽는 방법은 측정불확도와 교정성적서 가이드를 참고할 수 있습니다.

기록계는 압력 센서만 확인했는지, 표시·기록부까지 포함했는지도 성적서의 대상과 측정 항목에서 구분해야 합니다. 압력 값이 맞더라도 기록 시계나 차트 구동 상태가 다르면 시험 이력의 시점이 어긋날 수 있기 때문입니다.

(주)동아시스템의 교정 인정범위에는 절대압계(20406), 연성 압력계(20408), 차압계(20409), 게이지압용 압력계(20411), 압력 변환기·전송기(20412)가 포함돼 있습니다. 실제 의뢰할 모델의 압력 종류·범위·사용점·요구 불확도와 기록부 포함 여부는 상담할 때 확인해 주세요.

교정성적서는 장비의 상태를 확인하는 자료이며, 배관 전체의 기밀이나 압력시험 합격을 대신 판정하지 않습니다.

시험 일정에 맞춰 장비와 성적서 준비하기

배관 시험용 압력계와 기록계를 먼저 확보하고 교정은 나중에 의뢰하면 시험 범위나 기록 조건을 다시 정리해야 할 수 있습니다. 장비 구매·렌탈 일정과 교정성적서 발급 일정을 처음부터 함께 맞추는 편이 좋습니다.

견적요청 페이지의 ‘내용’란에는 아래 정보를 적어 주세요.

• 적용 코드·고객사 기준서와 시험 대상 배관

• 시험 압력 종류, 단위, 최대 사용 범위와 자주 쓰는 시험점

• 필요한 장비 종류·제조사·모델·수량과 연결 규격

• 기록 방식, 시험 시간, 기록 간격과 필요한 차트·소모품

• 구매·렌탈 구분, 필요한 날짜와 교정성적서 제출 조건

시험 조건이 아직 모두 정해지지 않았다면 기준서와 현재 시험 기록 양식부터 보내도 됩니다. 확인된 조건과 추가로 정할 항목을 나누면 압력계 교정과 기록계 준비 일정을 함께 검토하기가 수월합니다.

(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담

(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.

이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.

(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.

렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 위치와 서비스 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
