압력교정기 렌탈 전 무엇을 확인해야 할까? 7bar·20bar·70bar 장비 선택 기준
압력교정기는 최대 압력만 맞는다고 바로 빌릴 수 있는 장비가 아닙니다. 작업 범위와 정확도, 사용할 압력 매체와 방폭 조건, 압력 생성 방식, 연결 규격을 차례로 확인해야 현장에서 다시 장비를 바꾸는 일을 줄일 수 있습니다.
처음 장비를 고를 때 모델명부터 찾으면 사양표만 길어지기 쉽습니다. 아래 네 질문에 답한 뒤 모델을 대조하는 편이 빠릅니다.

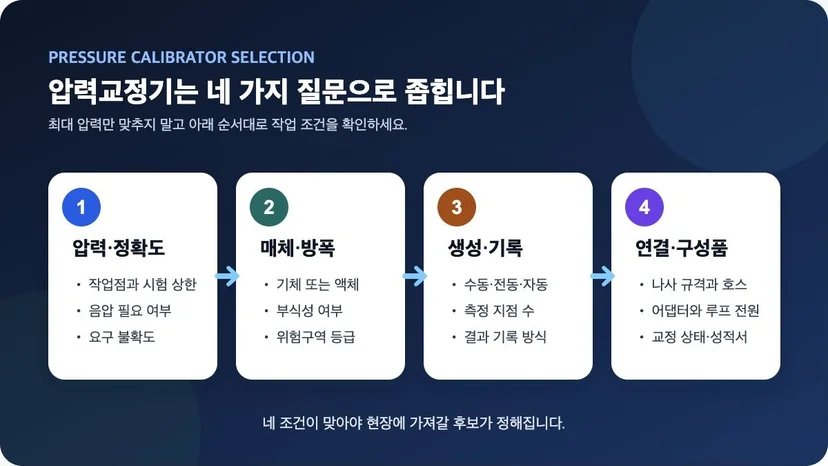

압력교정기 선택은 네 가지 질문으로 정리됩니다
네 질문은 각각 확인하는 정보와 놓쳤을 때의 문제가 다릅니다.
확인 순서 | 먼저 물어볼 질문 | 확인하지 않았을 때 생길 수 있는 문제 |
|---|---|---|
1. 범위와 정확도 | 작업점과 시험 상한은 얼마이며, 어느 정도의 정확도가 필요한가요? | 범위는 맞아도 요구 불확도를 충족하지 못할 수 있습니다. |
2. 매체와 작업 구역 | 기체와 액체 중 무엇을 사용하며, 방폭 구역인가요? | 센서 오염, 손상 또는 현장 반입 제한이 생길 수 있습니다. |
3. 압력 생성과 기록 | 수동·전동·자동 중 어떤 방식이 작업량에 맞나요? | 반복 작업 시간이 길어지고 기록 누락이 생길 수 있습니다. |
4. 연결과 구성품 | 나사 규격, 호스, 어댑터, 루프 전원이 필요한가요? | 장비가 도착해도 배관에 연결하지 못할 수 있습니다. |
이 네 항목은 서로 대신할 수 없습니다. 예를 들어 정확도가 충분한 장비라도 액체 압력 작업에 기체용 펌프를 연결할 수는 없습니다. 반대로 방폭형 장비를 골랐더라도 필요한 압력 범위가 맞지 않으면 측정 자체가 어렵습니다.
첫째, 압력 범위와 정확도를 함께 확인합니다
압력 범위는 평소 사용하는 압력만 뜻하지 않습니다. 작업 절차서에서 음압 필요 여부, 정상 작업점, 시험 상한, 순간적인 과압 가능성을 확인해야 합니다. 6bar 지점을 점검한다고 해서 곧바로 7bar 장비가 적합한 것은 아닙니다. 시험 과정에서 그보다 높은 압력을 걸거나 충분한 여유 범위를 요구한다면 상위 범위가 필요할 수 있습니다.
정확도 표기는 숫자만 보면 감을 잡기 어렵습니다. 예를 들어 0.025% F.S.에서 F.S.는 전체 범위(Full Scale)를 뜻합니다. 전체 범위가 7bar라면 7bar의 0.025%는 약 0.00175bar, 즉 1.75mbar입니다. 실제 교정의 적합성은 교정기 사양 하나로 결정되지 않으므로 기준기의 불확도, 측정 대상의 허용오차, 사용 절차도 함께 검토해야 합니다.
둘째, 시험 매체와 방폭 조건을 따로 확인합니다
압력을 전달하는 매체가 건조 공기나 비부식성 가스인지, 물이나 오일 같은 액체인지 먼저 구분해야 합니다. Fluke는 718과 719Pro의 사용 매체를 건조 공기와 비부식성 가스로 안내합니다. 액체가 들어가는 작업이라면 같은 압력 범위라도 해당 매체를 허용하는 장비와 오염 방지 절차가 필요합니다.
방폭 구역에서는 모델명에 Ex가 붙었다는 사실만으로 판단을 끝내면 안 됩니다. 현장의 위험구역 등급과 장비의 승인 표기, 함께 사용하는 호스와 전기 부속품까지 대조해야 합니다. 일반형을 방폭 구역에 반입하거나, 승인 범위를 넘는 방식으로 사용하는 일은 피해야 합니다.

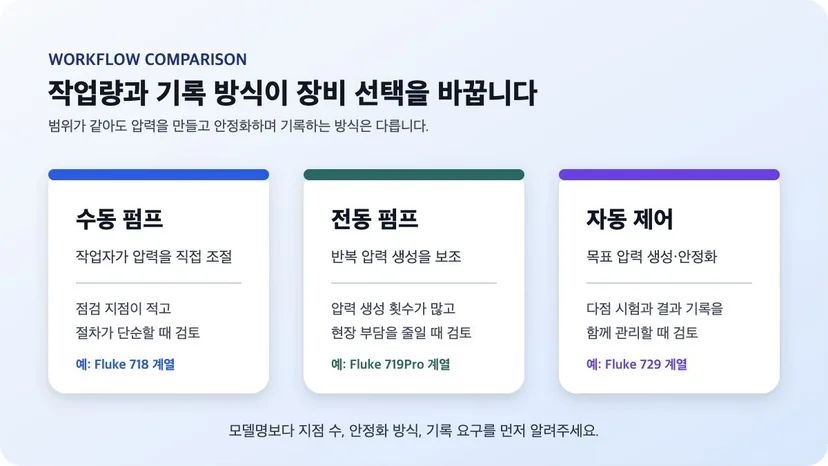

셋째, 수동·전동·자동 방식은 작업량에 맞춰 고릅니다
수동 펌프는 구조가 단순하고 점검 지점이 적을 때 다루기 편합니다. 전동 펌프는 손으로 반복해서 압력을 만들 필요가 적어 여러 지점을 점검할 때 부담을 줄여줍니다. 자동 압력 교정기는 목표 압력 생성과 안정화, 시험 순서와 결과 기록을 지원해 반복 작업을 표준화하는 데 유리합니다.
그렇다고 자동 방식이 모든 현장에 더 좋은 것은 아닙니다. 작업 지점이 몇 곳뿐이고 기록도 수기로 충분하다면 수동형이 더 간단할 수 있습니다. 반대로 동일한 시험점을 여러 번 반복하거나 결과 파일이 필요한 현장이라면 자동 생성과 문서화 기능의 가치가 커집니다.
Fluke 729가 목표 압력을 만들고 안정화한 뒤 시험 결과를 기록하는 흐름은 아래 공식 영상에서 확인할 수 있습니다.
넷째, 연결 규격과 필요한 구성품을 출고 전에 맞춥니다
압력 포트의 나사 규격은 장비와 측정 대상이 같아야 합니다. 규격이 다르면 어댑터가 필요하고, 현장 배관까지 거리가 있다면 적정 압력 등급의 호스도 준비해야 합니다. 압력 트랜스미터를 시험할 때는 24V 루프 전원과 전류 측정 기능이 필요한지도 확인하세요.
호스와 피팅의 미세 누설이 생기면 압력이 안정되지 않습니다. 이 상태에서는 교정기가 정상이어도 측정값이 계속 움직일 수 있습니다. 설비를 격리하고 잔압을 제거한 뒤, 제조사 절차에 따라 체결 상태와 누설, 영점, 안정화 시간을 확인해야 합니다.
렌탈 후보는 범위와 운용 방식으로 좁힐 수 있습니다
압력 범위와 운용 방식을 알면 아래 표에서 후보를 빠르게 추릴 수 있습니다. 다만 실제 출고 모델과 구성품, 교정 상태, 대여 가능 여부는 문의 시점에 달라질 수 있습니다.
제조사 | 모델 | 먼저 확인할 조건 |
|---|---|---|
FLUKE | 718-100G | 7bar급, 내장 수동 펌프, 기체 압력 작업 |
FLUKE | 718-EX100G | 약 -0.83~7bar, 방폭 승인과 현장 등급 대조 필요 |
FLUKE | 719PRO-150G | 10bar급, 내장 전동 펌프, 반복 작업량 확인 |
FLUKE | 718-300G / 718EX-300G | 20bar급, 일반형과 방폭형 구분 필요 |
FLUKE | 729-300G | 20bar급, 자동 압력 생성과 기록이 필요한 작업 |
DRUCK | DPI 610 2Bar | 2bar급, 낮은 압력 범위와 요구 정확도 확인 |
PDK | PCS-P100 | 보유 구성 기준 70bar급 후보, 실제 공급 범위와 구성 확인 필요 |
7bar 수동형의 세부 기능은 FLUKE 718-100G 안내, 10bar 전동형은 FLUKE 719PRO-150G 안내, 20bar 자동형은 FLUKE 729-300G 안내에서 이어서 확인할 수 있습니다.
문의할 때 일곱 가지를 알려주면 확인이 빨라집니다
모델명을 몰라도 상담할 수 있습니다. 다음 정보를 알려주면 작업 조건에 맞지 않는 후보부터 제외할 수 있습니다.
측정 대상: 압력계, 압력 트랜스미터, 압력 스위치 중 무엇인가요?
압력 조건: 정상 작업점, 시험 상한, 음압 필요 여부와 단위는 무엇인가요?
정확도 조건: 측정 대상의 허용오차와 요구 불확도는 얼마인가요?
시험 매체: 기체인가요, 액체인가요?
작업 구역: 일반 구역인가요, 방폭 구역인가요?
연결 조건: 나사 규격, 호스 길이, 어댑터와 24V 루프 전원이 필요한가요?
일정과 기록: 작업 날짜, 측정 지점 수, 성적서와 결과 파일이 필요한가요?
구매와 렌탈 중 어느 쪽이 나은지는 사용 빈도에서도 갈립니다. 같은 모델을 반복해서 사용하고 교정 주기와 수리, 보관을 직접 관리할 수 있다면 구매가 편할 수 있습니다. 정기보수나 단기 프로젝트처럼 사용 기간이 정해져 있거나 작업마다 압력 범위가 달라진다면 렌탈이 초기 부담을 줄이는 방법이 됩니다.
(주)동아시스템은 렌탈과 교정을 함께 상담합니다

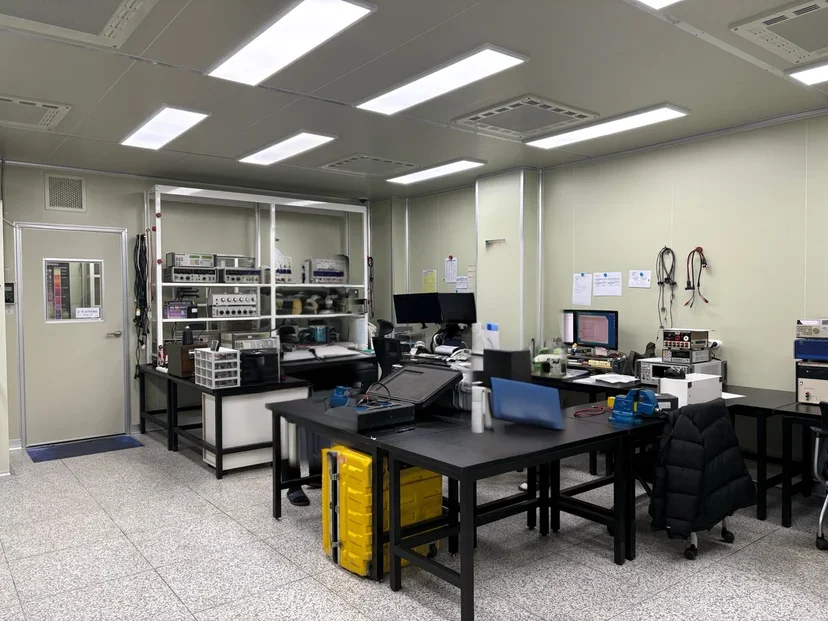

(주)동아시스템은 산업용 계측기 렌탈과 교정 서비스를 운영합니다. 압력교정기 렌탈을 문의할 때 작업 범위와 매체, 방폭 조건, 일정, 필요한 구성품을 알려주시면 보유 장비 가운데 조건에 맞는 후보를 함께 확인합니다.
렌탈 장비는 출고 전에 구성품과 교정 상태를 확인하는 것이 중요합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 안내합니다. 장비 보유 여부와 세부 서비스 범위는 문의 시점의 조건을 기준으로 확인해 주세요.

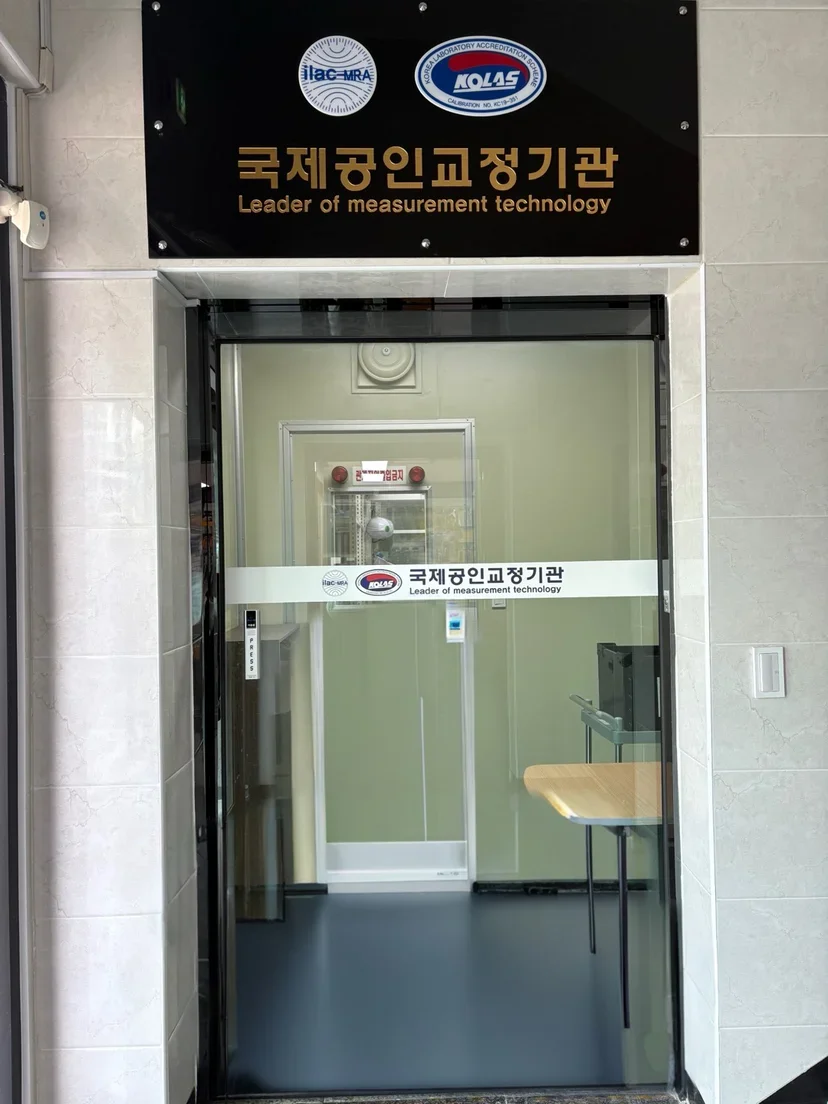

(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 위치와 서비스 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
참고 자료
Fluke, 718 Pressure Calibrator 공식 제품 페이지 — https://www.fluke.com/en-us/product/calibration-tools/pressure-calibrators/fluke-718
Fluke, 718 사용 설명서 — https://media.fluke.com/5f227bb6-0493-430d-b276-b10800c24973_original%20file.pdf
Fluke, 718Ex 공식 제품 페이지 — https://www.fluke.com/en-us/product/intrinsically-safe/fluke-718ex
Fluke, 719Pro 공식 제품 페이지 — https://www.fluke.com/en-us/product/calibration-tools/pressure-calibrators/fluke-719pro
Fluke, 729 공식 제품 페이지 — https://www.fluke.com/en-gb/product/calibration-tools/pressure-calibrators/fluke-729
PDK, PCS-P100 제품 자료 — https://www.pdk.co.kr/mall/data/pdk/PCS-P100-260406.pdf
Fluke Corporation, Fluke 729 압력 교정 공식 영상 — https://www.youtube.com/watch?v=bcEoHcHAhU8
동아시스템 공식 웹사이트 — https://www.dongasystem.co.kr/
