수배전반 시운전 준비: 계전기시험기 교정과 시험 장비 구성
계전기시험기 교정과 단기 렌탈을 함께 준비한다면 계전기 모델과 보호 기능, 시험 항목, 필요한 전압·전류 채널 수, 최대 출력, 주파수·위상·시간 조건, 바이너리 입출력, 연결 케이블과 성적서 용도를 먼저 적어 주세요. 이 정보가 있어야 출력이 큰 장비가 아니라 이번 시운전 절차에 맞는 장비를 고를 수 있습니다.
교정성적서도 장비 이름만 보고 판단하면 부족합니다. 실제 사용할 전압·전류와 주파수, 시간 구간이 성적서의 범위와 교정점에 들어 있는지 대조해야 합니다. 시험 장비의 성능 확인과 보호계전기의 동작 확인은 목적이 다르므로 두 결과를 서로 대신할 수 없습니다.
시운전 시험기는 보호계전기에 고장 조건을 재현한다
계전기시험기는 보호계전기에 정해진 전압과 전류 신호를 넣고 동작 접점과 시간을 확인하는 장비입니다. 현장에서 실제 고장을 만들지 않고도 과전류, 부족전압 같은 보호 기능의 응답을 시험할 수 있습니다. 흔히 말하는 2차 주입 시험은 계전기 입력 회로 쪽에 시험 신호를 가하는 방식입니다.
장비가 보내는 전압·전류가 정확해야 계전기 동작값과 시간을 믿을 수 있습니다. 다만 시험 결과에는 시험 리드, 결선, 계전기 설정, 접점 입력과 시험 절차도 영향을 줍니다. 시험기 한 대의 교정 상태만으로 수배전반 전체 보호 기능이 검증됐다고 보기는 어렵습니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
보호 기능 | 과전류·지락·전압·주파수·방향성 등 시험 항목 | 계전기 기능과 시험 시나리오를 재현할 출력·입력 구성 | 필요한 신호 종류와 채널 수가 기능마다 달라짐 |
신호 방식 | 아날로그 2차 주입 또는 디지털 인터페이스 | 계전기와 시험반의 실제 입출력 방식 지원 여부 | 아날로그 단자 수만으로 디지털 시험 가능 여부를 판단할 수 없음 |
출력 조건 | 전압·전류의 최대값, 연속값, 조합과 주파수 | 필요한 채널을 동시에 쓸 때의 출력 조건 | 단일 채널 최대값과 다상 동시 출력은 의미가 다름 |
동작 응답 | 접점 상태와 동작 시간 기록 | 바이너리 입력 수, 시간 측정과 이벤트 기록 방식 | 동작값뿐 아니라 트립 시간을 확인하는 시험이 있음 |
현장 구성 | 시험 리드·어댑터·보조전원·소프트웨어 | 계전기 단자와 시험 절차에 맞는 구성품 | 본체가 맞아도 연결 부품이나 소프트웨어가 빠지면 시험을 진행하기 어려움 |
채널 수가 많으면 모든 시험에 충분할까?
그렇지 않습니다. 채널 수보다 먼저 볼 것은 시험 시나리오와 동시 출력 조건입니다. 예를 들어 3상 전류와 3상 전압을 함께 인가하는 시험, 높은 단상 전류가 필요한 시험, 동작 접점을 여러 개 받아야 하는 시험은 필요한 구성이 서로 다릅니다.
표시된 최대 출력도 그대로 합산해서 해석하면 안 됩니다. 사양표의 6×32 A, 3×64 A, 1×128 A는 채널을 묶는 방식에 따라 달라지는 출력 구성을 뜻합니다. 실제 시험점에서 몇 개 채널을 동시에 쓰는지, 연속 출력인지 짧은 시간 출력인지, 필요한 부담에서 전압을 유지할 수 있는지를 함께 확인해야 합니다.
위상각이나 고조파, 과도 신호, IEC 61850 기반의 디지털 신호가 필요하다면 아날로그 전압·전류 범위만으로는 장비를 정할 수 없습니다. 사용하려는 시험 모듈과 소프트웨어 라이선스, 계전기 통신 방식까지 알려주어야 적용 가능 여부를 확인할 수 있습니다.
CMC 256-6과 CMC 356-6의 선택 기준
CMC 256-6과 CMC 356-6은 모두 다채널 보호계전 시험에 연결할 수 있지만, 필요한 전류와 시험 기능에 따라 선택이 달라집니다. 동아시스템에서 비교할 수 있는 계전기시험기 사양은 다음과 같습니다. 표의 값은 모델을 처음 좁히는 기준이며, 실제 구성품과 대여 가능 일정은 문의 시점에 확인합니다.
제조사 | 모델 | 표기 사양 | 먼저 확인할 조건 |
|---|---|---|---|
MULTI-AMP | SR-98 | 1×300 V, 1×120 A | 단상 시험인지, 필요한 전압·전류와 시간 측정 구성이 맞는지 |
NF | AS-288 | 4×220 V, 3×10 A, 1×30 A | 3상 전압·전류 채널과 최대 시험전류가 충분한지 |
PROGRAMMA | FREJA300 | 4×300 V, 3×15 A, 1×45 A | 3상 시험 항목, 접점 입출력과 필요한 부속품이 맞는지 |
OMICRON | CMC256-6 PROTECTION | 4×300 V, 6×12.5 A, 3×25 A, 1×75 A | 6상 전류 구성과 시험 모듈이 현장 절차에 맞는지 |
OMICRON | CMC356-6 PROTECTION | 4×300 V, 6×32 A, 3×64 A, 1×128 A | 높은 전류 출력이 실제 시험점과 부담 조건에 필요한지 |
높은 전류가 필요한 5 A 계전기나 전기기계식 계전기를 다룬다면 CMC 356 계열의 출력 특성을 먼저 살펴볼 수 있습니다. OMICRON도 CMC 356을 높은 전류와 전력이 필요한 시험에 쓰는 범용 보호계전 시험기로 설명합니다. 다만 현재 제조사 페이지의 구성과 이 글의 CMC356-6 PROTECTION 표기를 같은 옵션 구성으로 단정하지는 않습니다.
보다 낮은 전류 범위의 다채널 시험이라면 CMC 256-6도 후보가 됩니다. 기존 글인 OMICRON CMC256-6 보호계전 시험기 활용 가이드와 OMICRON CMC356 전력계통 보호시험 솔루션에서 장비별 적용 장면을 더 확인할 수 있습니다.
계전기시험기 교정과 보호계전기 동작시험의 차이
계전기시험기 교정은 시험기가 발생하거나 측정하는 전압·전류·시간을 추적 가능한 기준기와 비교하는 절차입니다. 반면 보호계전기 동작시험은 정해진 입력을 넣었을 때 계전기가 설정값과 시간에 맞춰 동작하는지 확인합니다. 시험기의 교정 결과가 양호해도 계전기 설정, 배선, 트립 회로와 시험 절차가 틀리면 보호시스템 시험은 통과할 수 없습니다.
OMICRON은 교정을 정해진 조건에서 측정량을 추적 가능한 기준과 비교하는 과정으로 설명하고, 검증과 조정을 별도 개념으로 구분합니다. 조정은 장비의 편차를 줄이기 위해 값을 바꾸는 작업입니다. 성적서에 조정 전후 결과가 함께 있다면 어느 상태를 현장 판단에 쓸지 구분해서 읽어야 합니다.
(주)동아시스템의 교정 인정범위에는 릴레이 시험기(40425)가 포함돼 있습니다. 안내된 범위는 50–60 Hz 교류 전압 1–600 V, 50–60 Hz 교류 전류 0.2–100 A, 시간 간격 1–5 s입니다. CMC356-6의 표기 최대 출력 1×128 A가 이 인정범위 전체에 포함된다는 뜻은 아닙니다. 위상각, 50–60 Hz 밖의 주파수, 디지털 신호도 해당 공개 범위에 명시돼 있지 않으므로 실제 모델과 교정점을 상담할 때 확인해야 합니다.
성적서에서 실제 사용 범위를 대조하는 법
계전기시험기 교정 성적서를 받으면 장비 식별정보부터 실제 투입 장비와 맞춰 보세요. 이어서 시운전 절차서의 전압·전류·주파수·시간 조건이 성적서의 범위와 교정점에 들어 있는지 확인합니다. 성적서에 값이 있다고 해서 현장의 모든 출력 조합이 자동으로 확인되는 것은 아닙니다.
성적서에서 볼 항목 | 현장 조건과 대조할 내용 | 판단할 때 주의할 점 |
|---|---|---|
장비 식별정보 | 제조사·모델·일련번호 또는 관리번호 | 비슷한 모델이나 다른 본체의 성적서를 연결하지 않았는지 |
측정량과 범위 | 교류 전압·전류, 시간 간격과 실제 시험점 | 최대값만 보지 말고 실제 쓰는 구간이 포함되는지 |
주파수와 교정점 | 50–60 Hz 조건과 각 전압·전류 교정점 | 다른 주파수나 위상 성능까지 확인됐다고 넓혀 해석하지 않는지 |
결과와 측정불확도 | 기준값과 장비값의 차이, 결과에 남는 불확실성 | 사내 허용기준과 고객 요구에 맞는지는 사용자가 판단해야 함 |
조정과 이력 | 조정 전후 결과, 교정일과 장비 이력 | 수리·과부하·충격 뒤 추가 확인이 필요한지 |
성적서는 시험기의 특정 조건 성능을 보여 주는 자료입니다. 수배전반의 보호협조 검토나 계전기 정정값 승인, 현장 안전 절차를 대신하지 않습니다. 전력설비 시험 장비의 성적서를 함께 관리하는 방법은 전력설비 교정 포인트에서도 확인할 수 있습니다.

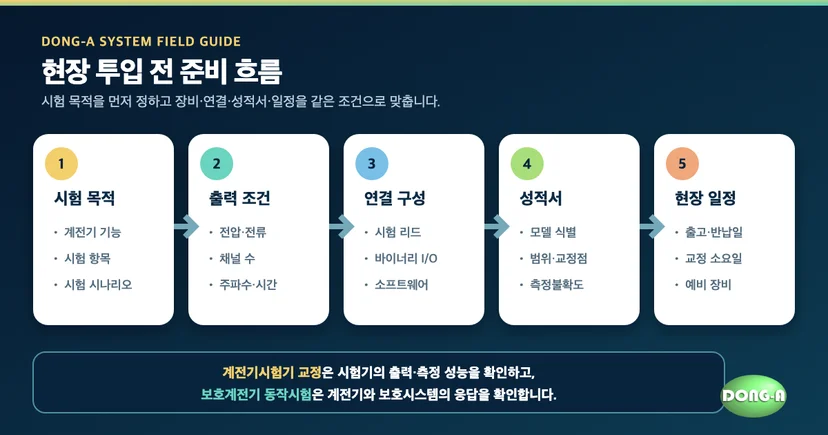

현장 투입 전 준비표
견적이나 렌탈 상담을 요청하기 전에 아래 정보를 한 장으로 정리해 두세요. 장비 본체, 연결 부품, 교정성적서와 일정을 같은 조건으로 검토할 수 있어 현장에서 빠진 구성을 뒤늦게 찾는 일을 줄일 수 있습니다.
보호계전기의 제조사·모델과 시험할 보호 기능
현장 시험절차서 또는 필요한 시험 항목과 합격 기준
아날로그 2차 주입인지 IEC 61850 등 디지털 인터페이스가 필요한지
전압·전류 채널 수, 동시 출력 조건과 최대 시험점
주파수·위상·동작 시간, 바이너리 입출력과 이벤트 기록 조건
시험 리드, 단자 어댑터, 보조전원, 동기화 장치와 운반 케이스
필요한 시험 모듈, 소프트웨어 라이선스, 노트북과 운영체제 조건
성적서의 측정량·범위·교정점·요구 불확도와 제출 목적
출고일, 현장 시험일, 반납일, 교정 소요일과 예비 장비 필요 여부
현장 결선과 보호 정정값 변경은 자격을 갖춘 담당자가 설비의 차단·접지 상태, CT 2차 회로, 제조사 지침과 현장 안전 절차에 따라 수행해야 합니다. 이 글은 장비와 서류 준비 기준을 다루며, 활선 작업이나 보호계전 설정 변경 절차를 안내하지 않습니다.
시험 일정이 정해졌다면 계전기 모델, 필요한 출력 구성, 사용 기간과 성적서 목적을 함께 보내 주세요. 동아시스템에서는 적용 가능한 시험 장비와 교정 범위, 구성품과 일정을 확인해 안내합니다. 실제 대여 가능 여부와 세부 서비스 범위는 문의 시점에 확정합니다.
