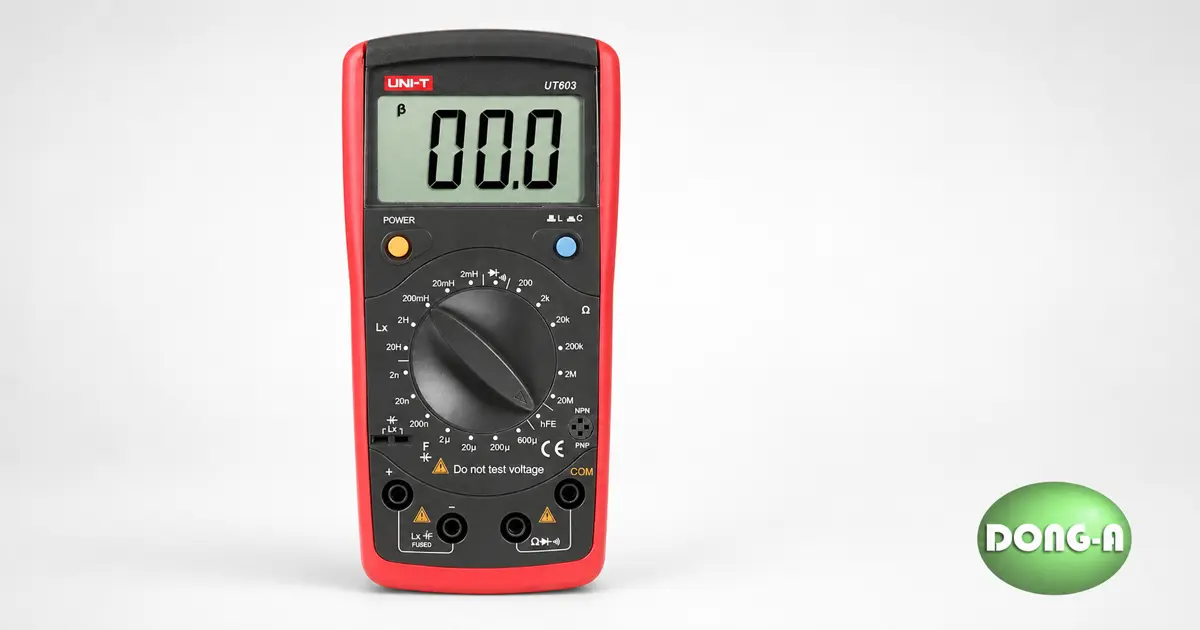

UNI-T UT603 렌탈 전, 작은 저항·인덕턴스 값이 왜 다를까? 리드 보정과 범위 선택
UNI-T UT603 렌탈 전에는 측정 범위만 확인해서는 부족합니다. 200Ω 저항과 2mH 인덕턴스처럼 작은 값을 재면 테스트 리드와 클립의 잔류값이 결과에서 차지하는 비중이 커질 수 있습니다. 먼저 리드나 클립을 단락해 잔류값 X를 기록하세요. 그런 다음 부품을 연결한 표시값 Y에서 X를 뺍니다.
범위를 모르는 부품은 높은 범위부터 시작해 내려오고, 단자의 오염·습기와 표시 안정화 시간도 함께 살펴야 합니다. LCR 값은 시험 주파수와 신호 레벨, 바이어스, 온도, 픽스처 조건에도 영향을 받으므로 다른 장비의 숫자와 곧바로 합격·불합격으로 비교하면 안 됩니다.
작은 저항·인덕턴스 값은 왜 다르게 나올까?
작은 값에서는 부품 자체의 값에 테스트 리드와 접촉부의 영향이 더해지기 때문입니다. 같은 부품이라도 리드를 잡은 위치, 클립이 닿는 면, 단자 상태가 바뀌면 표시값이 달라질 수 있습니다. 그래서 UT603 설명서는 저저항과 소인덕턴스 범위에서 단락 잔류값부터 확인하도록 안내합니다.
리드 보정은 측정계 전체의 정확도를 새로 보증하는 교정이 아닙니다. 현재 연결 상태에서 확인한 잔류값을 결과에서 빼는 현장 보정입니다. 따라서 X를 언제, 어떤 리드와 클립으로 측정했는지 함께 기록해야 다음 값과 비교할 수 있습니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
200Ω 저항의 리드 영향 확인 | 단락값 X와 부품 연결값 Y 측정 | UT603의 200Ω 범위와 같은 리드 사용 | UNI-T UT603 설명서 |
2mH 인덕턴스의 클립 영향 확인 | 단락값 X와 부품 연결값 Y 측정 | UT603의 2mH 범위와 같은 클립 사용 | UNI-T UT603 설명서 |
주파수별 임피던스 비교 | 시험 주파수·신호 레벨을 정한 측정 | 설정형 벤치 LCR 미터 검토 | Keysight 측정 핸드북 |
200Ω과 2mH 범위는 어떻게 보정할까?

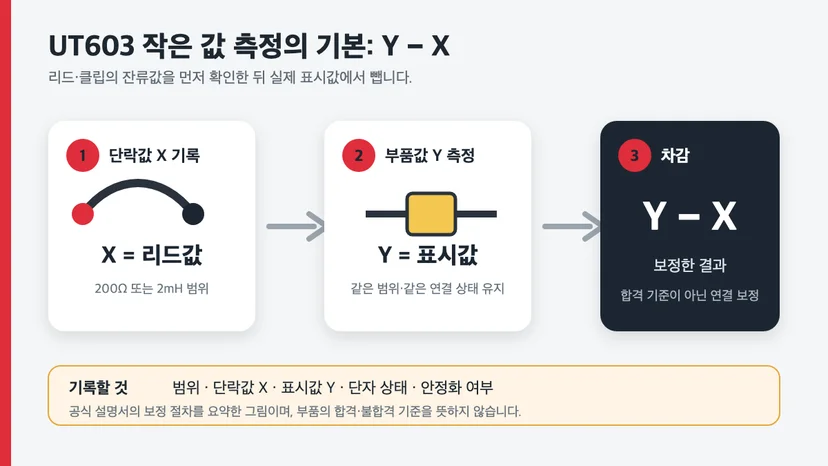

UT603의 200Ω 범위에서는 리드를 단락해 X를 읽고, 부품 표시값 Y에서 X를 뺍니다. 2mH 범위도 같은 흐름으로 클립을 먼저 단락합니다. 예를 들어 단락값이 0.6Ω이고 부품 연결값이 3.8Ω이라면 보정값은 3.2Ω입니다. 이 3.2Ω은 규격 판정값이 아니라 Y-X로 계산한 측정 결과입니다.
순서 | 200Ω 저항 | 2mH 인덕턴스 | 기록할 값 |
|---|---|---|---|
1 | 같은 테스트 리드를 단락 | 같은 테스트 클립을 단락 | 잔류값 X |
2 | 부품에 리드를 연결 | 부품에 클립을 연결 | 표시값 Y |
3 | Y-X 계산 | Y-X 계산 | 보정값과 사용 범위 |
단락할 때는 실제 측정에 쓸 리드와 클립을 그대로 사용합니다. 연결 구성을 중간에 바꿨다면 이전 X를 그대로 적용하기 어렵습니다. 보정값을 판정에 써야 한다면 허용 기준은 부품 데이터시트나 작업 절차에서 따로 확인하세요.
표시가 흔들리거나 늦게 안정되면 무엇을 볼까?

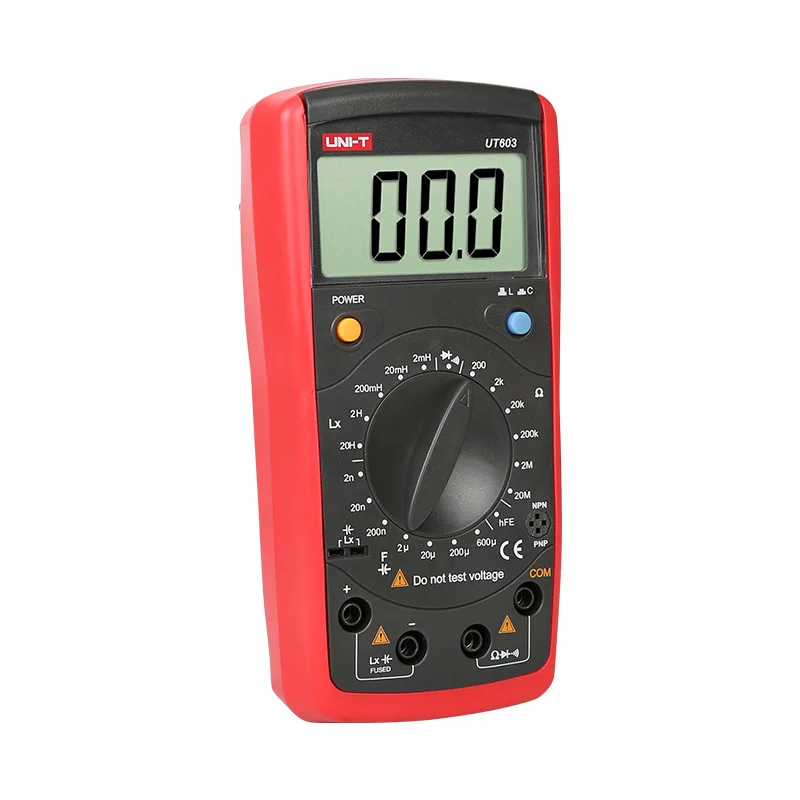

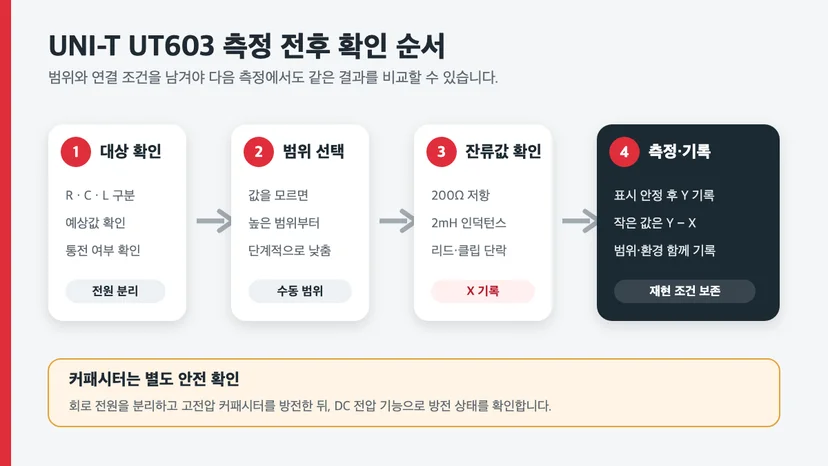

UNI-T UT603 렌탈 장비를 받으면 먼저 필요한 범위와 단자 상태를 확인하세요. UT603은 수동 범위 장비이며 저항 200Ω–20MΩ, 커패시턴스 2nF–600µF, 인덕턴스 2mH–20H 범위를 제공합니다. 값이 불명확한 인덕터는 높은 범위에서 시작한 뒤 표시가 읽히는 범위로 낮춥니다.
1MΩ을 넘는 저항은 표시가 안정될 때까지 몇 초가 걸릴 수 있습니다. 바로 값을 확정하지 말고 같은 접촉 상태를 유지한 채 기다리세요. 단자에 먼지나 습기가 있으면 결과에 영향을 줄 수 있으므로 깨끗하고 건조한지도 살핍니다.
커패시터는 회로 전원을 분리하고 고전압 커패시터를 완전히 방전한 뒤 측정해야 합니다. UT603에는 DC 전압 측정 기능이 없으므로 방전 확인이 필요하다면 별도의 DC 전압 측정 장비와 대상 제조사의 안전 절차를 준비하세요.
UT603과 벤치형 LCR 미터는 언제 나눠 쓸까?
UNI-T UT603 렌탈은 휴대형 수동 범위 장비로 R·L·C 값을 현장에서 확인하려는 작업에 맞는지 먼저 봅니다. 반면 시험 주파수와 신호 레벨을 정해 조건별 차이를 비교하거나 오픈·쇼트 트림이 필요한 작업이라면 벤치형 LCR 미터가 더 알맞을 수 있습니다.
제조사 | 모델 | 우선 용도 | 문의 전 확인 |
|---|---|---|---|
UNI-T | UT603 | 수동 범위 휴대형 R·L·C 확인 | 예상값, 측정 범위, 리드·클립 |
FLUKE | PM6304 | 50Hz–100kHz 조건별 임피던스 측정 검토 | 시험 주파수, 신호 레벨, 픽스처 |
PM6304의 시험 주파수와 측정 방식은 FLUKE PM6304 정밀 LCR 미터 렌탈 가이드에서 확인할 수 있습니다. 두 장비의 숫자가 다르더라도 어느 쪽이 틀렸다고 단정할 수는 없습니다. 시험 주파수, 레벨, 연결 방식과 온도가 같은지부터 대조해야 합니다.
결과를 다시 비교할 수 있게 무엇을 기록할까?
측정값만 남기면 다음 작업에서 차이가 난 이유를 찾기 어렵습니다. 부품명, 선택 범위, 단락 잔류값 X, 표시값 Y, Y-X 결과, 사용한 리드·클립을 한 묶음으로 기록하세요. 표시가 안정되기까지 기다린 시간과 단자 청소 여부도 적어 두면 반복 측정의 조건을 맞추는 데 도움이 됩니다.
렌탈 문의 전에 무엇을 알려야 할까?
UNI-T UT603 렌탈 문의 전에는 다음 조건을 정리해 주세요. 모델명만 전달하는 것보다 실제 작업에 맞는 장비와 구성을 확인하기 쉽습니다.
측정 대상은 저항, 인덕터, 커패시터 중 무엇인가요?
예상값과 필요한 범위는 어느 정도인가요?
시험 주파수나 신호 레벨을 지정해야 하는 작업인가요?
사용할 리드, 클립, 픽스처와 교정 성적서 조건이 있나요?
사용 장소와 일정은 어떻게 되나요?
현재 대여 가능 여부, 실제 제공 리드·클립, 개별 장비의 교정 상태는 문의 시점에 별도로 확인해야 합니다.
