산업 현장에서 온도 측정이 조금이라도 부정확하면 어떤 일이 벌어질까요? 석유화학 플랜트에서는 공정 온도가 몇 도만 틀어져도 수백만 원의 손실이 발생하고, 발전소에서는 터빈 온도 관리 실패가 전체 시스템 정지로 이어질 수 있어요.
특히 써모커플 센서를 사용하는 현장 엔지니어분들이라면"교정기 없이 센서 정확도를 어떻게 확신할 수 있을까"라는 고민을 해보셨을 겁니다. 측정값 오차로 인한 품질 문제는 제품 리콜이나 고객 신뢰 하락으로 이어질 수 있고, 여러 종류의 교정 장비를 동시에 들고 다녀야 하는 불편함도 있죠.
YOKOGAWA는 1915년 창업 이래 110년간 산업용 측정 및 제어 기술의 글로벌 리더로 자리잡고 있는 신뢰할 수 있는 브랜드예요. 오늘 소개할 CA320 써모커플 교정기는 이러한 현장의 고민을 해결해 주는 실용적인 솔루션입니다.
YOKOGAWA CA320의 핵심 기능과 기술적 우수성
1️⃣ 업계 최고 수준의 지원 범위
CA320이 지원하는 16종 써모커플 타입별 측정 온도 범위를 보여주는 차트.
CA320은 16가지 써모커플 타입을 지원하여 거의 모든 산업 현장의 요구사항을 충족시킬 수 있어요. K, J, T, E 같은 일반적인 타입부터 R, S, B 같은 고온용 타입, 그리고 특수 용도의 Extra D, G, PLATINEL II까지 포괄적으로 지원합니다.
이는 JIS/IEC/DIN/ASTM/GOST R 등 5가지 국제 표준을 모두 지원한다는 뜻이에요. 따라서 다양한 국가의 플랜트나 국제 프로젝트에서도 안심하고 사용할 수 있답니다.
2️⃣ 정밀한 측정 정확도
기본 정확도 0.5°C (K타입 기준)로 업계 최고 수준의 정밀도를 자랑해요. 이는 기존 CA12E 모델보다 3배 향상된 성능으로, 내부 기준접점 보상(RJC) 정확도까지 포함한 수치입니다.
특히 -250°C부터 +2500°C까지의 초광범위 온도 측정이 가능해서, 극저온 연구부터 고온 야금 공정까지 폭넓게 활용할 수 있어요.
3️⃣ 직관적인 사용자 인터페이스
듀얼 디스플레이 시스템을 채택해서 메인 화면에는 설정 온도를, 서브 화면에는 열기전력(mV)이나 스팬 퍼센트(%)를 동시에 표시할 수 있어요. 이렇게 하면 온도와 전압을 한 번에 확인할 수 있어 작업 효율이 크게 향상됩니다.
세그먼트 LCD와 LED 백라이트를 사용해서 어두운 현장에서도 선명하게 볼 수 있고, 백라이트는 상시 ON, 상시 OFF, 자동 OFF(2분) 중에서 선택할 수 있어요.
4️⃣ 다양한 출력 패턴 지원
현장에서 필요한 다양한 출력 모드를 지원해요:
통상 출력: 설정값 직접 출력
스팬 체크: 25% 단위로 출력 변경 가능
스텝 스위프: 25% 단위 자동 스텝 출력
리니어 스위프: 0%~100% 선형 변화 출력
이런 기능들은 트랜스미터나 컨트롤러의 선형성 테스트를 빠르고 정확하게 수행할 수 있게 해줍니다.
CA320의 기술 사양 및 성능 분석
📊 써모커플 타입별 성능 비교
앞에서 보신 차트처럼 CA320은 다양한 써모커플 타입을 지원하는데, 각 타입마다 특성이 다르니 용도에 맞게 선택하는 것이 중요해요.
K타입 (Ni-Cr/Ni-Al): -200~+1372°C 범위로 가장 널리 사용되며, 내구성이 뛰어나 산업 현장에서 선호됩니다.
J타입 (Fe/Cu-Ni): -210~+1200°C 범위로 K타입보다 감도가 높지만, 산화 환경에서 제한적이에요.
R, S타입: 백금 기반으로 고온(-20~+1767°C)에서 안정성이 뛰어나 정밀 측정에 사용됩니다.
T타입: 구리 기반으로 습기나 부식 환경에서도 안정적이어서 식품이나 화학 공정에서 많이 써요.
🔧 일반 사양 및 내구성
CA320은 약 90×192×42mm의 컴팩트한 크기에 무게 440g으로 한 손으로 쉽게 들고 다닐 수 있어요. AA 알카라인 배터리 4개로 55시간 연속 사용이 가능해서 장기간 현장 작업에도 적합합니다.
작동 온도 범위가 -10~55°C로 웬만한 현장 환경에서는 문제없이 사용할 수 있고, 상대습도 80%까지 견딜 수 있어 습한 환경에서도 안정적이에요.
산업별 활용 분야와 실제 적용 사례
🏭 발전소 및 에너지 산업
발전소에서는 터빈 블레이드, 보일러, 스팀 라인 등의 온도 관리가 매우 중요해요. 특히 가스터빈의 배기가스 온도는 효율과 직결되기 때문에 정확한 측정이 필수입니다.
CA320의 K타입과 J타입 지원으로 800~1200°C 범위의 고온 측정이 가능하고, 스위프 기능을 이용해서 온도 트랜스미터의 선형성을 빠르게 검증할 수 있어요.
⚗️ 석유화학 공정
석유화학 플랜트에서는 반응기 온도, 증류탑 온도, 파이프라인 온도 등 수많은 측정점이 있어요. 온도가 설정값에서 벗어나면 제품 품질이나 수율에 직접적인 영향을 미치죠.
CA320의 다양한 TC 타입 지원으로 공정별 특성에 맞는 센서를 교정할 수 있고, mV 출력 기능으로 특수 써모커플도 시뮬레이션할 수 있어요.
🔥 제철 및 금속 산업
용광로, 전기로, 열처리로 등에서는 1500°C 이상의 극고온 측정이 필요해요. 이런 환경에서는 R타입이나 S타입 같은 백금 기반 써모커플을 사용하는데, CA320은 +1767°C까지 지원해서 이런 고온 환경의 센서 교정이 가능합니다.
🍕 식품 및 제약 산업
멸균, 살균, 저온저장 등의 공정에서는 온도 검증이 안전성과 직결되어 있어요. 특히 HACCP이나 FDA 규정을 준수하기 위해서는 정확한 온도 기록이 필수입니다.
T타입과 J타입의 정밀한 저온 측정 능력으로 냉동 보관(-30°C)부터 살균 온도(121°C)까지 폭넓게 커버할 수 있어요.
측정기 효율성 향상을 위한 전문가 팁
✅ 연결 시 주의사항

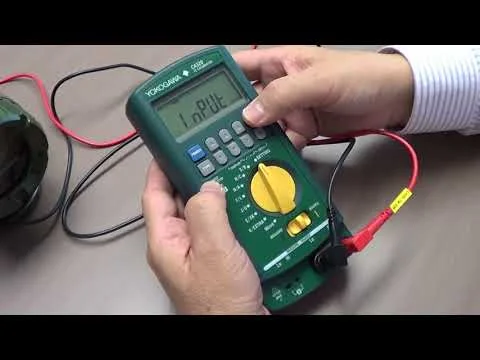

써모커플과 CA320을 연결할 때는 극성을 정확히 확인해야 해요. 빨간색이 플러스(+), 검은색이 마이너스(-)인데, 바뀌면 온도가 반대로 표시됩니다.
특히 현장에서는 진동이나 충격으로 접촉 불량이 생기기 쉬우니, 연결 후에는 가볍게 흔들어보면서 수치가 안정적인지 확인하세요.
✅ 정확도 향상 방법
더 높은 정확도가 필요하다면 CA320의 디스플레이 대신 외부 기준온도계를 사용하는 것을 권장해요. 백금 저항 온도계(PRT) 같은 고정밀 기준기를 함께 사용하면 측정 불확도를 크게 줄일 수 있습니다.
온도 변경 후에는 충분한 안정화 시간을 두는 것도 중요해요. 일반적으로 3~5분 정도 기다린 후 측정값이 안정되면 읽는 것이 좋습니다.
✅ RJ센서 활용법
CA320에는 기준접점 보상을 위한 RJ센서가 내장되어 있어요. 써모커플 미니플러그 단자를 사용할 때는 자동으로 내부 RJ센서가 작동하고, 바나나 단자를 사용할 때는 설정에서 ON/OFF를 선택할 수 있어요.
외부 RJ센서를 사용하고 싶다면 바나나 단자에 연결하고 설정을 ON으로 하면 되는데, 이때는 내장 센서보다 더 정확한 보상이 가능합니다.
✅ 배터리 관리 및 절전
55시간의 긴 배터리 수명이 장점이지만, 중요한 교정 작업 전에는 미리 배터리 상태를 확인하는 것이 좋아요. 자동 파워 오프 기능을 20분으로 설정해두면 실수로 켜놓아도 배터리가 보호됩니다.
AC 어댑터를 함께 사용하면 장시간 연속 작업도 가능하니, 실험실이나 고정 작업장에서는 어댑터 사용을 권장해요.
구매 vs 렌탈 선택 가이드
🛒 구매를 권장하는 경우
정기적이고 지속적인 사용이 예상되는 경우에는 구매가 유리해요. 예를 들어:
일주일에 2-3회 이상 정기적으로 사용하는 경우
사내 품질관리나 교정 전담 부서가 있는 경우
다양한 현장에서 지속적으로 사용해야 하는 경우
장기적으로 봤을 때 렌탈 비용이 구매 비용을 초과하는 경우
대기업이나 연구소, 정유회사, 발전소 등에서는 대부분 구매를 선택하는 편이에요.
🏠 렌탈을 권장하는 경우
간헐적이거나 프로젝트 단위의 사용에는 렌탈이 경제적이에요:
연간 몇 번의 특정 프로젝트에만 필요한 경우
정기 점검이나 감사 시에만 일시적으로 필요한 경우
다양한 TC 타입이 필요하지만 모든 기능을 구매하기에는 부담스러운 경우
최신 기술이나 펌웨어 업데이트가 중요한 경우
렌탈의 가장 큰 장점은 교정 서비스가 포함되어 있다는 점이에요. 구매 시에는 별도로 교정 비용을 지불해야 하지만, 렌탈은 이미 월 이용료에 포함되어 있어서 관리가 편리합니다.
경쟁제품과의 객관적 비교 분석
🏆 FLUKE 724 vs CA320
FLUKE 724는 10가지 TC 타입과 7가지 RTD 타입을 지원해서 다재다능함이 장점이에요. 하지만 CA320은 16가지 TC 타입으로 써모커플 전용으로는 더 포괄적입니다.
정확도 면에서는 FLUKE 724가 RTD에서 0.33°C로 약간 유리하지만, CA320도 0.5°C로 산업용으로는 충분한 수준이에요.
⚡ ALTEK 322-1 vs CA320
ALTEK 322-1은 ±0.008% + 0.006mV의 매우 높은 정확도와 Quik-Chek 기능이 특징이에요. 하지만 4가지 TC 타입만 지원해서 범용성이 제한적입니다.
CA320은 정확도는 상대적으로 낮지만 16가지 TC 타입 지원으로 현장 활용도가 훨씬 높고, 가격도 더 저렴해서 실용성에서 우위를 보입니다.
