필드 커뮤니케이터 렌탈 비교: BT200·Emerson 475·AMS Trex의 BRAIN·HART 선택 기준

필드 커뮤니케이터 렌탈 장비는 제조사나 외형보다 연결할 계기의 통신 프로토콜을 먼저 확인해야 합니다. YOKOGAWA BT200은 BRAIN 장비용이고, Emerson 475와 AMS Trex는 HART 또는 FOUNDATION Fieldbus 장비용입니다.

세 장비 모두 4–20mA 선로 주변에서 쓰일 수 있지만 서로 대신할 수 있는 것은 아닙니다. AMS Trex도 전체 주문 코드에 따라 프로토콜과 루프 전원 기능이 달라집니다. 계기 프로토콜 → 커뮤니케이터 애플리케이션 → 세부 옵션 순서로 맞춰야 합니다.

BRAIN과 HART는 무엇이 다른가?

쉽게 말하면, 4–20mA는 계측값이 오가는 전기 신호이고 BRAIN과 HART는 같은 선로에서 설정값과 진단 정보를 주고받는 서로 다른 디지털 통신 방식입니다. 같은 전선을 쓰더라도 통신 언어가 다르면 대화가 되지 않는 것과 비슷합니다.

BRAIN 표기가 있는 YOKOGAWA 계기에는 BT200을 검토합니다. HART 표기가 있는 계기에는 Emerson 475나 AMS Trex처럼 HART 애플리케이션을 갖춘 커뮤니케이터가 필요합니다. 두 방식은 연결 대상과 명령 체계가 다르므로 커뮤니케이터를 서로 바꿔 쓸 수 없습니다.

따라서 계기에 4–20mA가 적혀 있다는 사실만으로 장비를 고르면 안 됩니다. 명판이나 매뉴얼에서 BRAIN 또는 HART 표기를 먼저 찾고, 그 프로토콜을 지원하는 커뮤니케이터를 연결해야 합니다.

BT200은 HART 커뮤니케이터인가?

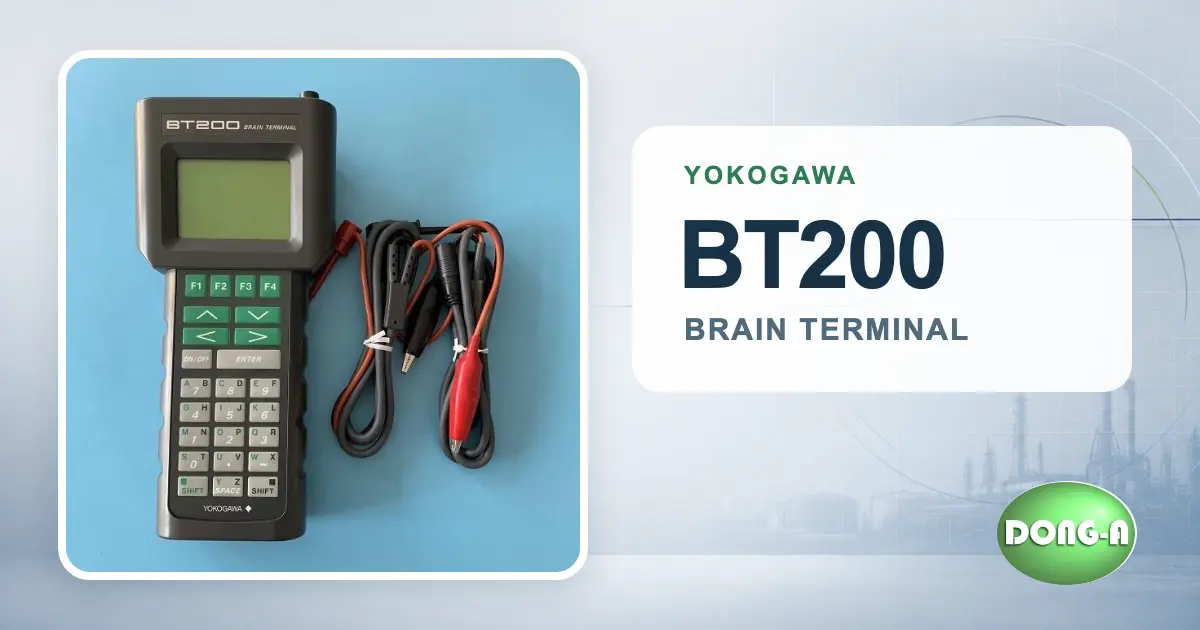

BT200은 HART 커뮤니케이터가 아닙니다. YOKOGAWA 공식 자료는 BT200을 BRAIN 프로토콜 장비와 통신하는 휴대형 BRAIN TERMINAL로 설명합니다.

BT200은 태그 번호, 출력 모드, 범위 같은 파라미터를 설정·변경하고 I/O 값과 자체 진단 결과를 확인합니다. 일정 전류 출력과 영점 조정도 지원합니다. 4–20mA DC 신호선에 연결하지만, 4–20mA는 공정값을 전달하는 아날로그 신호이고 BRAIN은 같은 선로에 얹히는 디지털 통신 방식입니다.

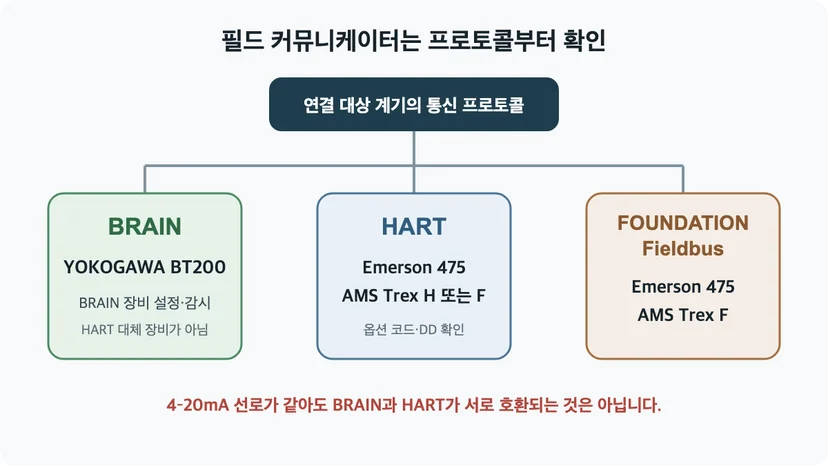

BT200·475·AMS Trex의 프로토콜 비교

외형과 작업 목적은 비슷해도 지원 프로토콜은 다릅니다. 계기 명판과 매뉴얼에서 BRAIN, HART, FOUNDATION Fieldbus 표기를 확인한 뒤 후보를 좁히세요.

4–20mA 선로가 같아도 BRAIN과 HART가 서로 호환되는 것은 아닙니다. BRAIN 장비에는 BT200을, HART 또는 FOUNDATION Fieldbus 장비에는 해당 애플리케이션이 들어간 475나 Trex를 검토해야 합니다. 실제 대여 가능 여부와 구성품은 문의 시점에 확인해 주세요.

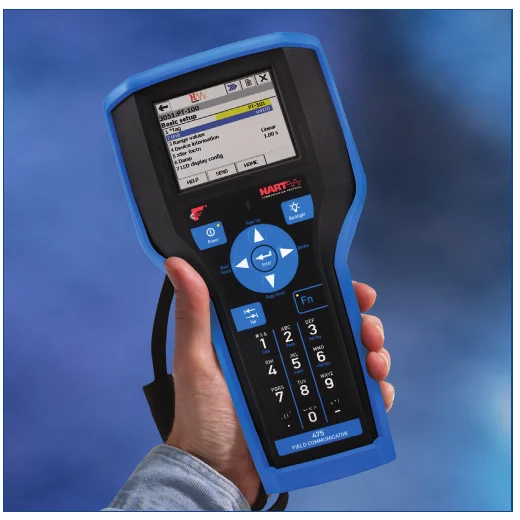

475의 단종 상태와 기능은 Emerson 475 렌탈 가이드에서도 확인할 수 있습니다.

AMS Trex는 전체 옵션 코드를 봐야 한다

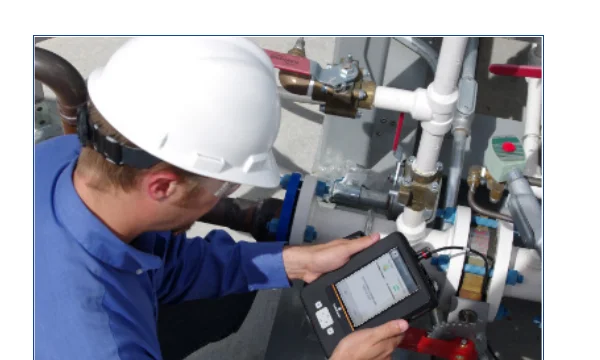

AMS Trex는 T-REX라는 기본 모델명만으로 기능을 확정할 수 없습니다. 2023년 Emerson 주문표에서 C는 Device Communicator 모듈, L은 Device Communicator Plus 모듈입니다. H는 HART 애플리케이션, F는 HART와 FOUNDATION Fieldbus 애플리케이션을 뜻합니다.

L 모듈에는 HART 장비에 전원을 공급하는 HART + pwr 단자와 4–20mA 전류 측정 기능이 있습니다. C 모듈에는 이 Plus 기능이 없습니다. C/L은 통신 모듈, H/F는 애플리케이션 범위이므로 두 자리를 따로 읽어야 합니다.

Emerson은 2025년 10월 차세대 AMS Trex를 발표했습니다. 현재 공식 제품 페이지의 차세대 사양을 여기서 비교한 기존 주문 코드에 그대로 적용할 수는 없습니다. 출고 전에는 실제 장비의 세대, 전체 옵션 코드, 설치 소프트웨어와 Device Description(DD) 버전을 확인해야 합니다.

HART와 FOUNDATION Fieldbus를 함께 쓰는 변형은 AMS Trex TREXCFPKL9S1S 글을, 루프 전원 기능이 필요한 HART 작업은 TREXLHPKLWS3S 글을 참고할 수 있습니다.

4–20mA 선로가 같으면 서로 대체할 수 있을까?

대체할 수 없습니다. BT200과 HART 커뮤니케이터가 모두 4–20mA 루프에 연결되더라도 디지털 통신 규칙은 BRAIN과 HART로 나뉩니다.

BT200 공식 일반 사양은 필드 계기 통신 시 부하저항 250～600Ω을 제시합니다. AMS Trex Plus 모듈은 선택 가능한 내부 저항과 HART 장비 전원 공급 기능을 제공합니다. 이 조건들은 각 장비의 연결 요구사항이지 프로토콜을 바꾸는 기능이 아닙니다.

루프 교정기도 커뮤니케이터와 역할이 다릅니다. FLUKE 715 같은 장비는 4–20mA 신호를 측정·발생·시뮬레이션할 때 씁니다. 파라미터를 읽고 변경하려면 계기 프로토콜에 맞는 커뮤니케이터와 DD가 필요합니다.

작업 조건별 선택 순서

계기의 제조사와 정확한 모델을 확인한 뒤 매뉴얼에서 통신 프로토콜을 찾습니다. BRAIN이면 BT200을, HART나 FOUNDATION Fieldbus이면 해당 애플리케이션을 갖춘 475 또는 Trex를 검토합니다.

그다음 전체 옵션 코드를 확인하세요. 특히 Trex는 H/F와 C/L에 따라 지원 프로토콜과 루프 기능이 달라집니다. 현장 루프의 운전 여부, 별도 전원과 부하저항, 위험구역 승인도 차례로 대조합니다.

통신 케이블과 리드선, 배터리·충전기, DD 버전, 교정 상태와 필요한 문서까지 확인하면 후보가 정리됩니다. 단종된 BT200과 475는 구성품과 지원 상태를 출고 전에 확인하는 편이 안전합니다.

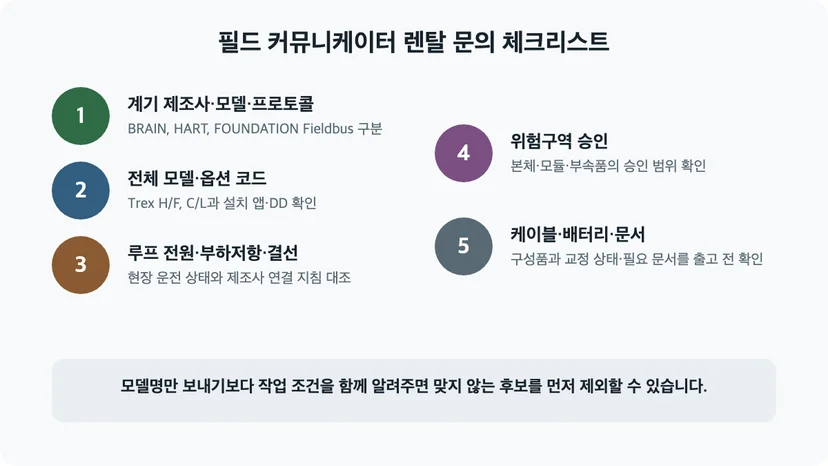

렌탈 문의 체크리스트

필드 커뮤니케이터 렌탈을 문의할 때는 모델명만 전달하기보다 계기 정보와 현장 조건을 함께 알려주세요. 프로토콜이 맞지 않거나 필요한 옵션이 빠진 후보를 먼저 제외할 수 있습니다.

1. 연결할 계기의 제조사, 모델, 통신 프로토콜

2. 필요한 BRAIN, HART, FOUNDATION Fieldbus 작업 범위

3. 루프 전원 상태, 부하저항과 결선 조건

4. 위험구역 등급과 필요한 방폭 승인

5. 전체 옵션 코드, 케이블, DD, 배터리, 교정 문서 요구

실제 대여 가능 여부와 구성품, 설치 앱, DD 버전과 교정 상태는 문의 시점에 확인해야 합니다. 사용 기간이 정해진 셧다운이나 시운전이라면 작업에 맞춘 필드 커뮤니케이터 렌탈이 구매 전 검토할 수 있는 선택지입니다.
