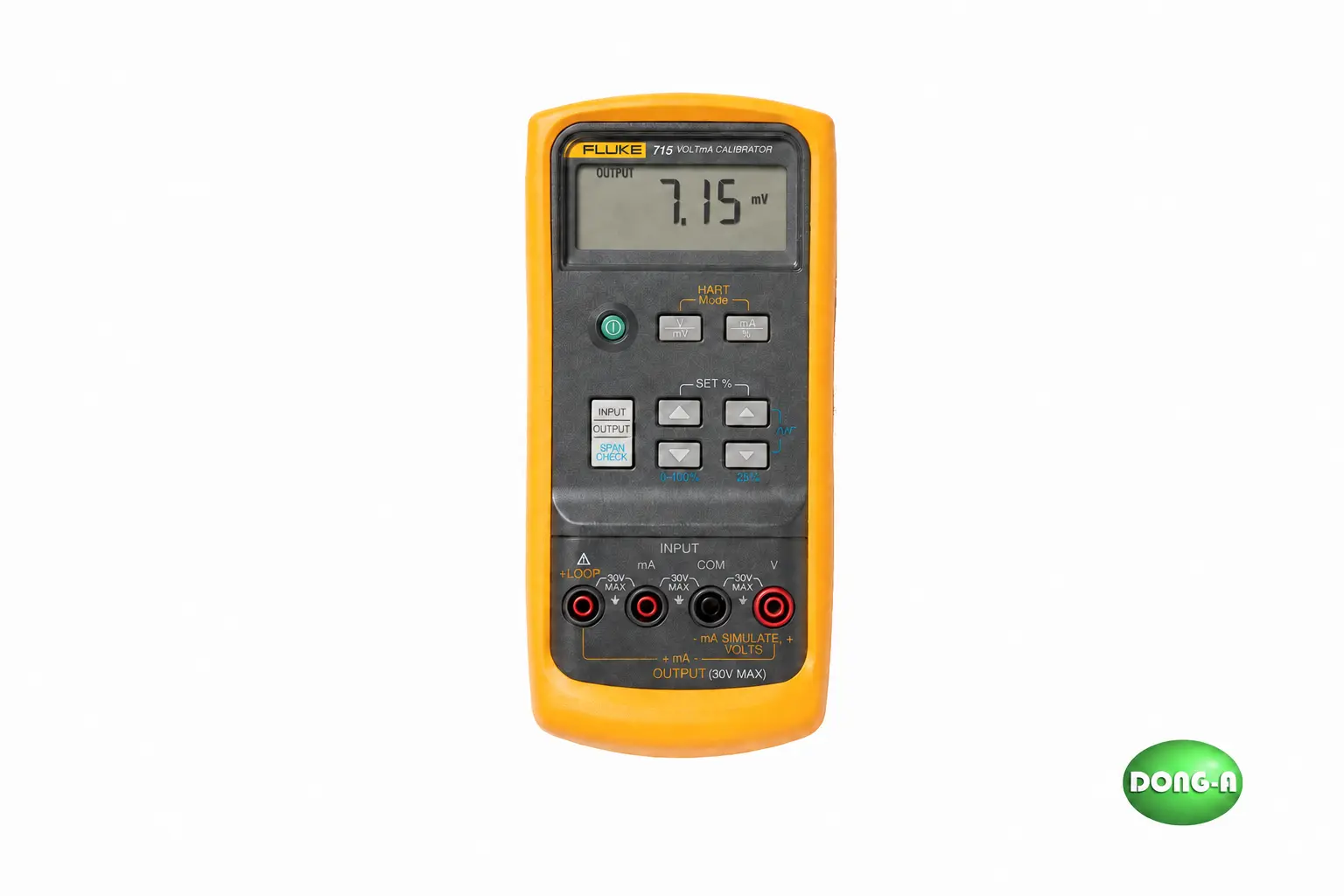

FLUKE 715 렌탈 가이드: 4–20mA 루프 Source와 Simulate 선택법
FLUKE 715 렌탈을 준비한다면 사양표보다 회로 전원을 먼저 확인하세요. 전원이 없는 수동 회로에는 Source 모드로 전류를 공급하고 외부 24–30V 전원이 살아 있는 회로에는 Simulate 모드로 2선식 트랜스미터의 신호를 대신합니다.
모드를 잘못 고르면 원하는 전류가 흐르지 않거나 OL이 뜰 수 있습니다. 운전 중인 루프를 그대로 측정할지, 트랜스미터를 분리하고 신호를 대신 넣을지에 따라서도 장비 선택이 달라집니다.

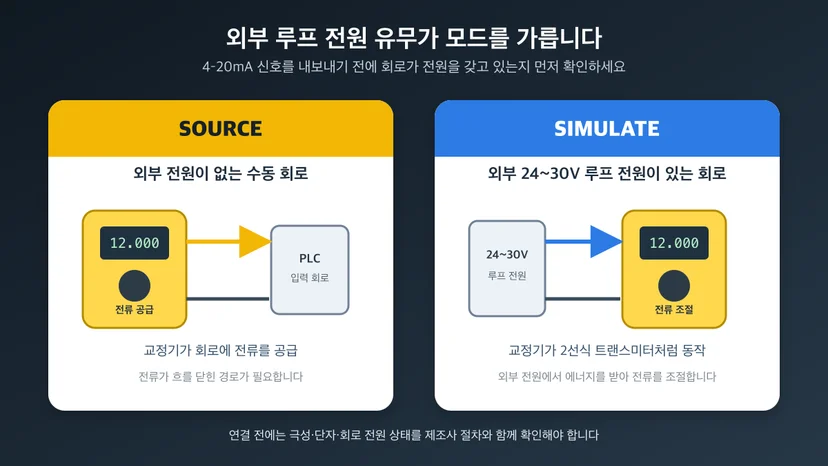

Source와 Simulate는 외부 루프 전원으로 구분합니다
외부 전원 유무가 Source와 Simulate를 가르는 기준입니다. 전원이 없으면 Source, 외부 24–30V 전원이 있으면 Simulate를 고릅니다. Source에서는 교정기가 전류를 공급하고 Simulate에서는 외부 전원의 에너지를 받아 설정값에 맞게 전류를 조절합니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
루프 전원이 없는 수동 회로 | 설정한 mA를 직접 공급 | Source 모드와 닫힌 전류 경로 | Fluke 715 사용 설명서 |
외부 24–30V 전원이 있는 루프 | 2선식 트랜스미터 신호 대체 | Simulate 모드, 올바른 극성과 단자 | Fluke 715 사용 설명서 |
트랜스미터에 전원을 공급하며 출력 측정 | 24V 전원 공급과 mA 동시 측정 | 대상 결선과 허용 전원 확인 | Fluke 715 공식 제품 페이지 |
모드가 맞아도 회로가 열려 있으면 전류가 흐르지 않습니다
Source 모드는 출력 단자 사이로 전류가 돌아올 길이 있어야 합니다. Fluke 설명서에 따르면 이 경로가 열린 상태에서 출력값을 설정하면 OL이 표시될 수 있습니다. 장비 고장으로 단정하기 전에 출력 단자와 결선, 단선 여부, 입력 카드의 회로 상태부터 차례로 살펴봅니다.
Simulate 모드에는 외부 전원이 필요합니다. 기존 트랜스미터를 분리하기 전에 양극과 음극 배선을 기록한 뒤 교정기도 같은 극성으로 연결해야 합니다.

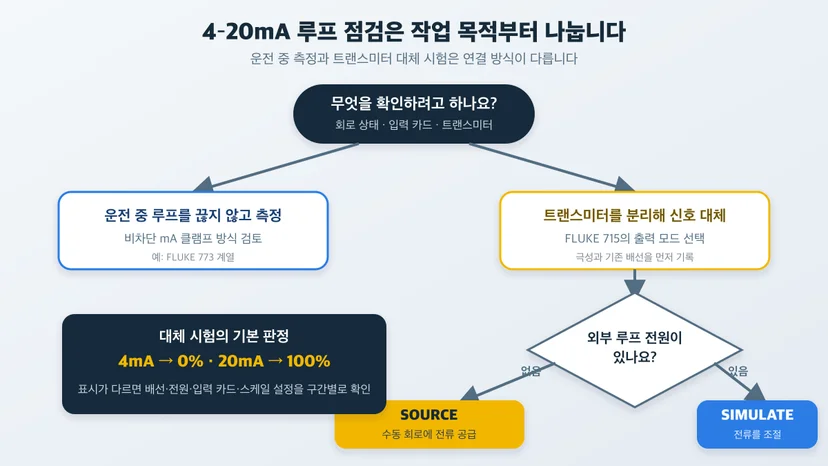

PLC 입력 점검은 4mA와 20mA부터 시작합니다
4–20mA 스팬에서는 4mA가 0%, 20mA가 100%입니다. 트랜스미터 대신 FLUKE 715를 연결한 다음 HMI나 제어기가 4mA에서 하한값, 20mA에서 상한값을 표시하는지 봅니다.
FLUKE 715는 출력을 4mA, 즉 25% 간격으로 올리고 내릴 수 있습니다. 4·8·12·16·20mA를 차례대로 인가하면 영점과 스팬, 중간 지점의 표시 흐름을 함께 볼 수 있습니다. 예상값과 실제 표시가 다르다면 배선, 24V 전원, 입력 카드, 스케일 설정 순으로 원인을 좁혀봅니다.
공식 사양은 작업 신호와 요구 정확도에 맞춰 봅니다
동아시스템 렌탈 목록에서 확인되는 FLUKE 715의 범위는 전압 DC 0–200mV, DC 0–20V, 전류 DC 0–24mA입니다. Fluke 공식 기능 사양의 범위와도 일치합니다.
항목 | 공식 사양 | 현장 의미 | 근거 |
|---|---|---|---|
mV 측정·출력 | 0–200mV, 분해능 0.01mV | 낮은 전압 신호 확인 | Fluke 제품 페이지 |
V 측정·출력 | 0–20V, 분해능 0.001V | PLC·트랜스미터의 전압 출력 확인 | Fluke 제품 페이지 |
mA 측정·출력·시뮬레이션 | 0–24mA, 분해능 0.001mA | 0–20mA와 4–20mA 루프 시험 | Fluke 제품 페이지 |
정확도 | V·mA 0.01% + 2 counts, mV 0.015% + 2 counts | 대상 허용오차와 요구 불확도에 맞는지 검토 | Fluke 제품 페이지 |
루프 전원 | 24V DC | 외부 전원이 없는 2선식 트랜스미터 시험 | Fluke 제품 페이지 |
표의 정확도 수치만으로 교정 작업의 적합성을 단정할 수는 없습니다. 측정 대상의 허용오차와 기준기 불확도, 작업 절차, 필요한 성적서 범위까지 함께 확인해야 합니다.
렌탈 장비는 회로를 여는지와 작업 범위로 좁힙니다
FLUKE 715 렌탈은 전압과 mA를 함께 다루며 Source·Simulate 시험까지 해야 할 때 검토할 수 있습니다. 운전 중인 루프를 열지 않고 전류만 확인한다면 Fluke 773 비차단 측정 안내에서 작업 방식의 차이를 확인하세요.
제조사 | 모델 | 먼저 확인할 조건 |
|---|---|---|
FLUKE | 715 | 전압과 mA 측정·출력, 외부 전원 유무에 따른 Source·Simulate 시험 |
FLUKE | 705 | mA 루프 중심 작업과 필요한 루프 전원 기능 |
FLUKE | 707EX | 방폭 구역 등급과 장비 승인 조건의 일치 여부 |
FLUKE | 725 | 전압·mA 외 온도, 저항, 주파수 등 여러 공정 신호 필요 여부 |
FLUKE | 773 | 운전 중 루프를 끊지 않는 mA 측정 필요 여부 |
온도·저항·주파수까지 한 장비로 다뤄야 한다면 FLUKE 725 다기능 교정기 안내와 비교해 보세요. 렌탈 목록에 모델이 올라 있어도 당일 대여 가능 여부는 달라질 수 있습니다. 실제 출고 모델과 구성품, 교정 상태는 문의 시점에 확인해야 합니다.
연결 전에는 30V 한계와 작업 구역을 확인합니다
Fluke 사용 설명서는 두 단자 사이, 또는 단자와 접지 사이에 30V를 넘게 인가하지 말라고 경고합니다. 작업 전에는 단자와 기능, 범위가 맞는지 살피고 배터리 덮개도 닫혀 있어야 합니다.
일반 FLUKE 715는 폭발성 가스·증기·분진이 있는 곳에서 사용하면 안 됩니다. 방폭 구역이라면 Ex 표기만 보지 말고 현장 위험구역 등급과 장비 승인 범위를 대조해야 합니다. 사용 설명서는 사양 유지를 위해 1년마다 교정하도록 안내합니다. 렌탈 전에는 장비의 교정 상태와 필요한 성적서 조건도 확인하세요.

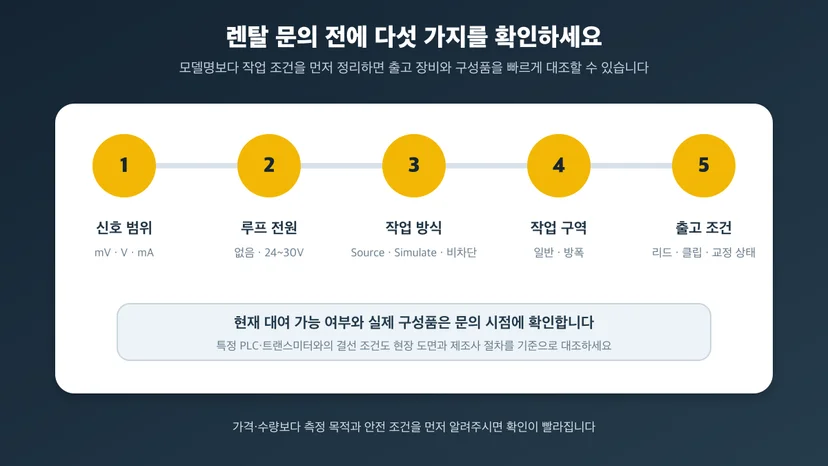

문의 전에 다섯 가지를 정리하면 확인이 빨라집니다
점검 대상은 PLC 입력 카드, HMI, 트랜스미터, 밸브 포지셔너 중 무엇인가요?
필요한 신호는 mV, V, 0–20mA, 4–20mA 중 무엇인가요?
외부 24V 루프 전원이 있으며 트랜스미터를 분리할 수 있나요?
운전 중 비차단 측정이나 방폭 승인이 필요한가요?
사용 일정, 필요한 리드·클립과 교정 성적서 조건은 무엇인가요?
이 다섯 가지가 정리되면 FLUKE 715가 맞는지, 705·707EX·725·773 같은 다른 후보까지 비교해야 하는지 빠르게 가려낼 수 있습니다.
(주)동아시스템은 계측기 선정부터 렌탈·교정까지 원스톱으로 상담합니다
(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. FLUKE 715 렌탈을 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.
이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
