FLUKE 1625-2 렌탈: 현장 조건에 맞는 접지저항 측정 방식과 구성품
FLUKE 1625-2 렌탈을 준비하실 때는 보조봉을 설치할 공간과 접지선의 연결 구조부터 확인해 보세요. 같은 장비라도 이 두 조건에 따라 3극·4극, 선택식, 무봉 측정 중 사용할 방식과 필요한 구성품이 달라집니다.
1625-2는 접지저항과 토양저항률을 측정하고, 간섭 영향을 줄이는 자동 주파수 제어 기능을 갖춘 장비입니다. 현장에 맞는 측정 방식을 정한 뒤 봉·케이블·클램프를 맞추는 순서로 준비하시면 장비만 받아 놓고 시험을 진행하지 못하는 일을 줄일 수 있습니다.[1]
보조봉 설치 공간과 접지 연결 구조
접지극까지 전류가 흐르는 경로를 확인하는 것이 출발점입니다. 여러 접지극이 서로 연결된 현장인지, 대지로 향하는 경로가 하나뿐인지에 따라 클램프 방식의 적용 가능 여부가 달라집니다.

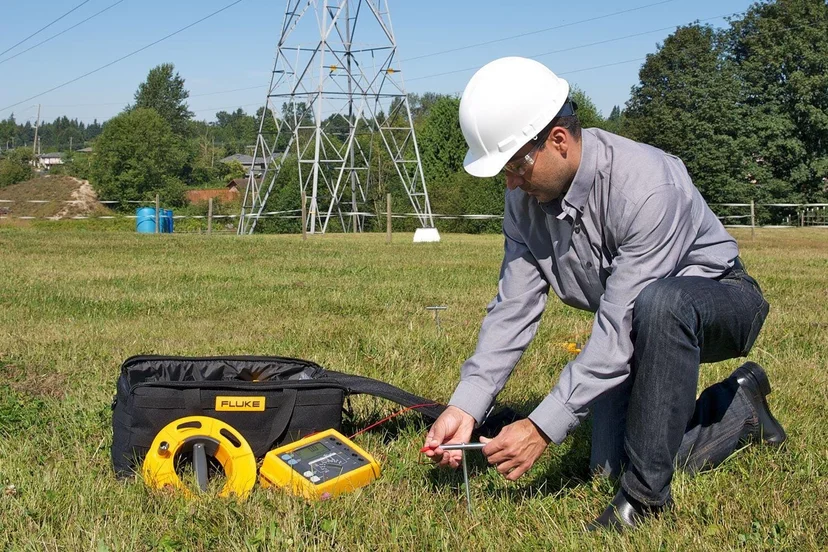

보조봉은 측정을 위해 임시로 땅에 설치하는 전극입니다. 포장된 바닥 때문에 봉을 설치하기 어렵더라도 무봉 측정으로 바로 바꿀 수는 없습니다. 무봉 측정에는 시험전류가 돌아오는 병렬 접지 경로가 필요합니다. 단독 접지극처럼 귀로가 없으면 보조봉을 사용하는 전위강하법을 검토해야 합니다.[3]
현장별 측정 방식 선택표
대여 구성은 측정 목적을 기준으로 정하시면 됩니다. 설치된 접지극의 저항을 확인하는 작업과 접지 설계에 필요한 토양 특성을 조사하는 작업도 구분해 주세요.
현장과 목적 | 검토할 방식 | 필요한 구성과 적용 조건 |
|---|---|---|
설치된 접지극의 저항 확인 | 3극·4극 전위강하법 | 보조봉과 리드선, 측정에 필요한 배치 공간 |
여러 접지극 중 특정 분기 확인 | 선택식 측정 | 보조봉·리드선과 감지 클램프, 대상 분기를 감쌀 공간 |
보조봉 설치가 어렵고 병렬 접지 귀로가 있음 | 무봉 측정 | 송신·감지용 클램프 두 개, 닫힌 시험전류 경로 |
접지 설계를 위한 토양 특성 조사 | 4극 토양저항률 측정 | 일직선상 등간격으로 배치할 봉 네 개와 리드선 |
선택식 측정은 보조봉과 클램프를 함께 사용해 연결된 여러 경로 중 대상 분기의 전류를 구분합니다. 접지선을 분리하지 않고 특정 접지극을 시험하는 데 활용하지만, 봉을 설치할 공간은 여전히 필요합니다.[2][4]
무봉 측정은 클램프 두 개로 접지 루프 저항을 확인합니다. 측정값에는 시험 대상뿐 아니라 전류가 돌아오는 경로의 영향도 포함되므로 결과를 단독 접지극의 저항으로 해석하기 전에 접지망 구조를 살펴야 합니다.[3] 3극·4극 연결과 보조봉 위치 검증은 FLUKE 1625 배선·보조봉 안내에서 별도로 설명합니다.
간섭 환경에서 AFC가 하는 일
AFC는 주변 간섭을 살펴 측정에 사용할 주파수를 자동으로 고르는 기능입니다. 전기 설비 주변에서 값이 불안정할 때 검토할 기능이지만, 잘못 연결한 리드선이나 부적절한 봉 배치까지 바로잡아 주지는 않습니다.[1][2]
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
측정 주파수 | 94·105·111·128 Hz | AFC가 간섭 영향을 줄일 주파수를 선택 | [2] |
R* 기능 | 55 Hz 접지 임피던스 | 주파수에 따른 영향을 포함한 별도 측정 기능 | [1] |
결과 메모리 | 최대 1,500개 기록 | 여러 측정 결과를 저장하고 USB로 접근 | [1] |
Hz는 초당 반복 횟수입니다. R*의 임피던스는 교류가 흐를 때 저항과 주파수에 따른 영향을 함께 다루는 값이므로, 일반 접지저항 결과와 구분해 기록하는 편이 좋습니다. 적용할 시험 방법과 판정 기준은 현장의 점검 목적에 맞춰 정해야 합니다.
본체와 함께 준비할 봉·케이블·클램프
본체가 지원하는 측정 기능과 실제 대여 구성은 따로 확인해 주세요. 제조사는 본체와 KIT 구성을 구분합니다. 제품명만 보고 보조봉, 릴, 클램프가 모두 포함됐다고 가정하면 현장에서 필요한 부속품이 빠질 수 있습니다.[1][2]
FLUKE 1625-2 렌탈 문의에는 측정 방식과 케이블을 펼칠 거리, 대상 도체의 크기를 함께 알려주시면 좋습니다. 클램프는 개수뿐 아니라 해당 장비와의 호환성, 도체를 감쌀 수 있는 크기, 연결 케이블까지 확인해야 합니다. 보조봉 방식은 설치 공간과 리드선 길이를 맞춰 준비합니다.
클램프형 장비를 함께 검토하실 때는 KYORITSU 4200 안내를 참고하실 수 있습니다. 두 장비를 이름만으로 대체하기보다 대상 접지망에 적용할 방식부터 비교하는 편이 좋습니다.
접지선을 분리하지 않는 측정도 현장 안전 절차를 생략할 근거가 되지 않습니다. 제조사 설명서의 안전 지침에 따라 리드선 손상과 연결 상태를 확인하고, 현장의 작업 자격·접근 조건에 맞춰 시험해야 합니다.[2]
측정점과 조건을 함께 남기는 결과 기록
저장 기능은 여러 측정 결과를 정리할 때 도움이 됩니다. USB로 옮긴 값과 현장의 측정점이 연결되도록 설비명, 접지 분기, 측정 방식, 봉 배치 또는 클램프 위치를 작업 기록에 함께 남겨 보세요.
숫자만 저장하면 다음 점검에서 어떤 조건으로 측정했는지 구분하기 어렵습니다. FLUKE 1625-2 렌탈을 마친 뒤에도 결과를 활용하시려면 반납 전에 파일을 옮기는 편이 좋습니다. 옮긴 파일은 측정점 기록과 대조해 보세요. 저장·USB 기능은 이렇게 측정 후 기록을 돕는 용도로 활용합니다.[1][2]
구매·렌탈 선택 기준
상시 점검인지, 정해진 공사·정비 기간에만 사용하는지에 따라 도입 방식을 비교해 보시면 됩니다. 부속품 관리와 교정 요구도 함께 계산해야 실제 준비 범위를 판단하기 쉽습니다.
구매 | 렌탈 |
|---|---|
반복 점검에 맞춰 장비와 부속품을 유지하며 초기 도입비·보관·교정을 관리 | 사용 기간에 맞춰 준비하며 일정·구성품·반납 조건을 계약 전에 확인 |
같은 측정 구성을 지속적으로 운용할 때 검토 | 공사·정기 정비 등 사용 시기가 정해진 작업에서 검토 |
성적서가 필요한 작업은 요구 측정량과 범위, 제출 목적을 먼저 알려주시면 좋습니다. 제공 가능한 성적서와 교정 서비스 범위는 계약 전에 확인합니다.
렌탈 문의에 필요한 현장 정보
FLUKE 1625-2 렌탈 문의 시에는 측정 대상, 보조봉 설치 가능 여부, 병렬 접지 경로, 필요한 구성품, 사용 일정을 함께 보내 주세요. 현장 도면이나 접지 연결 사진이 있으면 설명하기 어려운 분기 구조를 전달하는 데 도움이 됩니다.
아직 측정 방식을 정하지 못하셨다면 접지극을 분리할 수 있는지와 봉을 설치할 공간부터 알려주셔도 됩니다. 그 조건을 바탕으로 필요한 측정 방법과 부속품을 함께 확인할 수 있습니다.
