FLUKE 1625 접지저항 측정: 3극·4극 연결과 보조봉 검증 순서
FLUKE 1625 접지저항 측정에서 3극과 4극을 가르는 기준은 접지극 쪽 E·ES 연결입니다. 3극에서는 E와 ES를 함께 묶고, 4극에서는 ES 감지선을 접지극까지 따로 연결합니다. 접지저항을 잴 때 전위 프로브 S와 보조 접지극 H를 쓰는 점은 두 방식이 같습니다. 다시 말해 필요한 보조봉은 둘입니다.
보조봉은 매뉴얼이 통상 배치로 제시한 20m 초과에서 먼저 잡을 수 있습니다. 그러나 거리만 맞췄다고 끝내서는 안 됩니다. S 또는 H를 옮겨 다시 측정해도 RE 값이 유지돼야 전위구배의 영향을 충분히 벗어났다고 판단할 수 있습니다. 측정에 앞서 현장 안전 절차와 간섭전압, 접지 시스템의 연결 상태부터 살펴야 합니다.

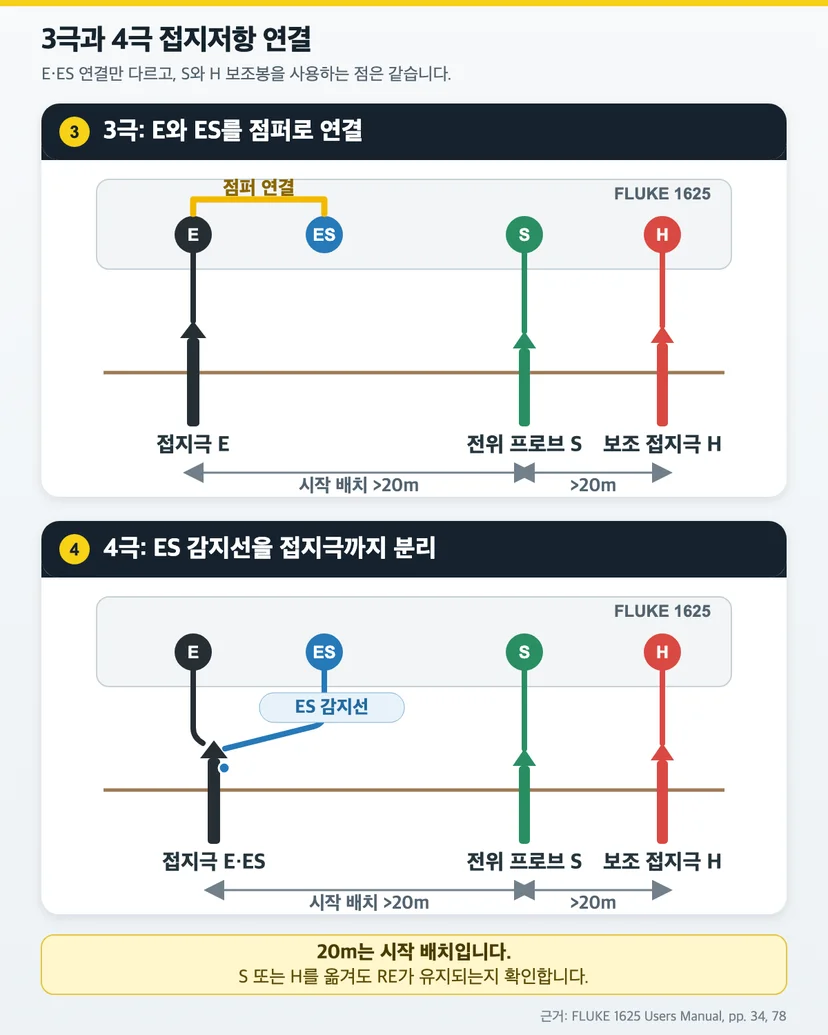

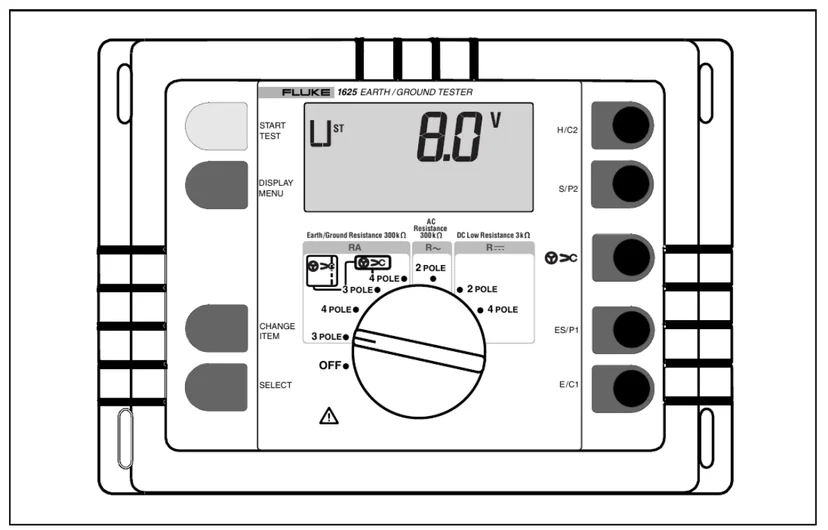

3극·4극의 접지극 연결 차이
3극과 4극 사이에 절대적인 우열은 없습니다. 접지극까지 이어지는 E 리드의 전압강하가 결과에 영향을 줄 조건인지 보고 고릅니다.
구분 | 접지극 쪽 연결 | 전위 프로브·보조 접지극 | 현장 의미 |
|---|---|---|---|
3극 접지저항 | E와 ES를 연결해 같은 선로로 사용 | S와 H, 두 개의 보조봉 사용 | 일반적인 전위강하 측정. E 리드가 길면 리드 저항 보상 확인 |
4극 접지저항 | E는 시험전류, ES는 전압 감지용으로 접지극에 따로 연결 | S와 H, 두 개의 보조봉 사용 | E 리드에서 생기는 전압강하를 측정값에서 분리 |
FLUKE 1625 사용자 설명서에 따르면 3선 회로에서는 E와 ES를 서로 연결합니다. 4선 회로는 ES용 케이블을 접지극까지 따로 연결하므로 E 리드에서 생기는 전압강하가 측정값에 포함되지 않습니다. 긴 리드나 낮은 접지저항처럼 리드선 영향을 무시하기 어려운 조건이라면 4극 연결을 우선 검토할 만합니다.
4극 접지저항과 4극 토양저항률의 구분
두 시험은 모두 ‘4극’이라고 부르지만 측정 목적과 봉 배치가 다릅니다. 4극 접지저항 측정은 이미 설치된 접지극의 대지 저항을 확인합니다. 접지극에는 E와 ES를 따로 연결하고, S와 H 보조봉을 배치합니다.
Wenner 방식의 4극 토양저항률 측정은 접지극 성능을 직접 재는 시험이 아닙니다. 같은 길이의 봉 네 개를 일직선에 같은 간격 a로 배치해 토양 비저항 ρE를 구합니다. 신규 접지를 설계하거나 깊이에 따른 지층 특성을 살필 때 쓰는 방법입니다. 장비의 RE 4pole 표시만 보고 두 시험을 같은 절차로 진행하지 말고, 측정 목적과 단자 배치부터 구분해야 합니다.
보조봉 20m의 의미
FLUKE 1625 매뉴얼은 접지극–S와 S–H 사이를 각각 20m보다 크게 두는 조건을 통상적인 배치로 안내합니다. 거리 숫자보다 S가 접지극과 H의 전위구배 영역 밖에 놓였는지가 더 중요합니다. 전위구배는 전류가 대지로 퍼질 때 접지극 주변에 생기는 전위 변화 구간입니다.
토양의 전도성이 낮으면 이 영역이 넓어질 수 있습니다. 매뉴얼의 이론 설명은 전위구배 영역의 지름을 전도성이 좋은 토양에서 약 10–15m, 좋지 않은 토양에서 약 30–60m로 예시합니다. 20m를 모든 현장의 정확도 보증 거리로 사용하면 안 되는 까닭입니다. 접지극의 크기와 형상, 토양 상태, 주변 병렬 접지 경로도 함께 살펴야 합니다.

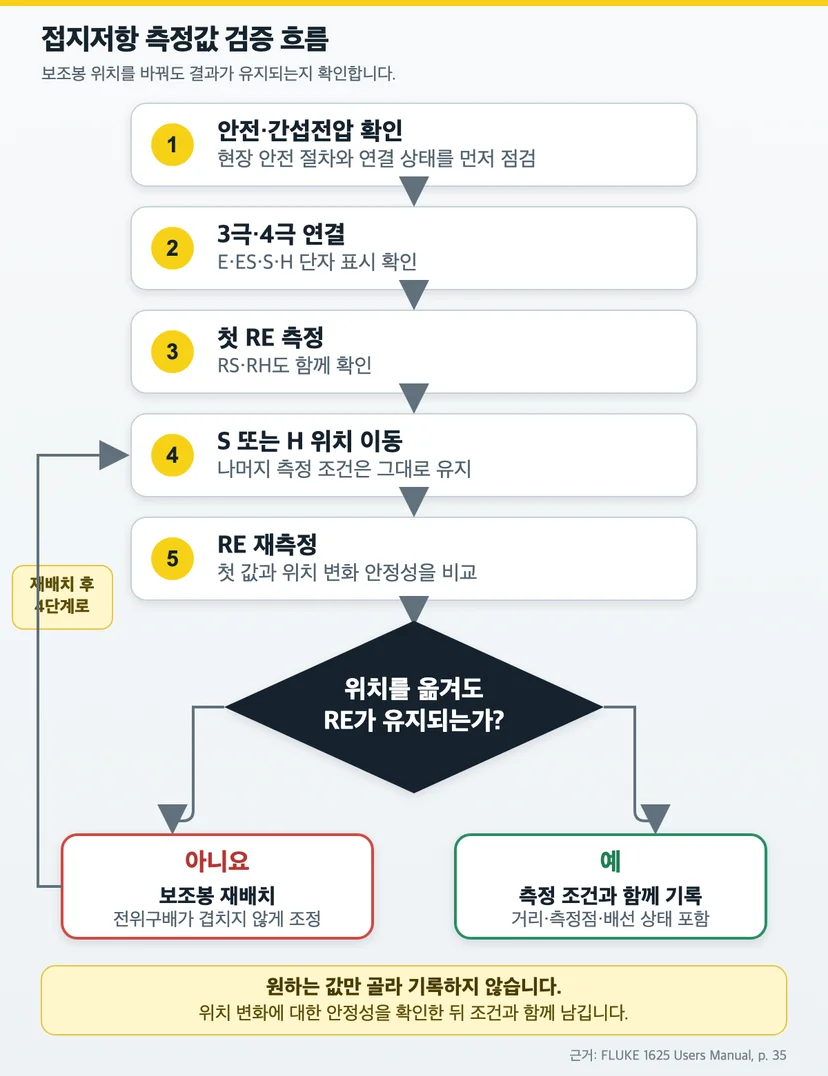

위치 이동 재측정 기준
첫 결과만 보고 작업을 끝내지 마세요. S 또는 H를 옮겨 한 번 더 측정해야 합니다. 매뉴얼은 위치를 바꾼 뒤에도 RE가 같으면 거리가 충분하다고 보고, 값이 달라지면 RE가 일정해질 때까지 보조봉을 다시 배치하도록 안내합니다.
접지극–S–H를 가능한 한 일직선에 놓고 각 구간을 20m보다 크게 확보합니다.
RE 3pole또는RE 4pole을 선택하고 화면의 단자 연결 표시를 확인합니다.측정 후 RE와 함께
DISPLAY MENU에서 RS와 RH를 확인합니다.S 또는 H 위치를 옮겨 같은 조건으로 다시 측정합니다.
값이 유지되면 거리 조건을 받아들이고, 달라지면 전위구배가 겹치지 않도록 재배치합니다.
이 과정에서 나온 여러 값 중 원하는 값만 택해서는 안 됩니다. 위치 변화에 따른 값의 안정성을 확인하고 측정점과 배선 상태를 기록해야 다음 점검에서도 같은 조건을 재현할 수 있습니다.
오류 표시와 리드선 배치 조건
FLUKE 1625는 접지저항 시험 전에 간섭전압과 단자 연결, 배터리 상태를 자동으로 점검합니다. RE 측정 단자의 간섭전압이 24V를 넘거나 연결이 잘못되면 시험을 시작하지 않습니다. 이 기능이 현장 안전 절차를 대신하지는 않습니다. 제조사 매뉴얼은 자격을 갖춘 작업자가 현장별 법규와 안전 지침에 따라 장비를 사용하도록 요구합니다.
리드선 배치도 결과에 영향을 줍니다. S와 H로 가는 선은 서로 너무 가깝게 놓지 않습니다. 3극 측정에서 접지극 E 연결선을 길게 쓴다면 케이블 릴을 완전히 풀고 리드 저항 보상을 적용합니다. 값이 불안정하다는 경고가 뜨면 강한 간섭 신호가 원인일 수 있습니다. 배선과 간섭원을 먼저 점검한 다음 매뉴얼의 고정 주파수·시간 평균 기능을 검토합니다.
보조봉을 박기 어려운 현장의 선택 기준
보조봉을 박기 어렵다는 사실만으로 클램프 방식을 고를 수는 없습니다. 무봉 측정에는 시험 대상 접지극 외에 전류가 돌아오는 닫힌 병렬 경로, 즉 폐루프가 필요합니다. Fluke는 대지로 향하는 경로가 하나뿐이면 무봉 방식으로 적절한 값을 얻을 수 없으므로 전위강하법을 사용하도록 안내합니다.
아래 모델은 측정 방식의 차이를 설명하기 위한 비교 대상입니다. 실제 대여 가능 여부와 제공 구성품은 문의 시점에 확인합니다.
제조사 | 모델 | 측정 방식 | 적용 전 확인 |
|---|---|---|---|
FLUKE | 1625 | 3극·4극, 선택식·무봉 | 보조봉 세트와 EI-1625 포함 여부 |
KYORITSU | KEW 4200 | 무봉 클램프 | 다중접지 폐루프 여부 |
SKM | SK-2500 | 아날로그 접지저항 | 보조봉과 배선 구성 |
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
단독 접지극 또는 병렬 귀로가 불명확 | 3극·4극 전위강하법 | 보조봉·케이블과 필요한 거리 확보 | FLUKE 1625 매뉴얼 |
특정 접지극을 분리하기 어려운 병렬 다중접지 | 선택식 측정 | 보조봉과 호환 감지 클램프 사용 | FLUKE 선택식 측정 안내 |
폐루프가 있는 다중접지, 보조봉 설치가 어려움 | 무봉 클램프 측정 | 두 클램프 또는 접지 클램프미터 | Fluke·KYORITSU 공식 안내 |
FLUKE 1625로 선택식·무봉 측정을 하려면 별도 EI-1625 클램프 세트가 필요합니다. 렌탈 구성에 이 세트가 포함됐다고 가정하지 마세요. 보조봉 방식과 클램프 방식의 차이는 KYORITSU 4200 접지 클램프미터 안내에서도 확인할 수 있습니다. 단독 접지는 측정할 수 없다는 제조사 조건도 함께 봐야 합니다.
아날로그 접지저항계의 적용 조건은 SK-2500 접지저항계 리뷰를 참고할 수 있습니다. 절연 상태를 확인하려는 작업이라면 접지저항 시험과 목적이 다르므로 FLUKE 1507 절연저항계 안내에서 시험전압과 무전압 조건을 따로 확인하세요.
접지저항계 렌탈 문의 체크리스트
FLUKE 1625 접지저항 측정 장비를 문의할 때는 모델명과 함께 현장 조건, 필요한 구성품을 알려주세요. 그러면 3극·4극 측정 여부와 케이블 길이, 클램프 필요성을 더 구체적으로 확인할 수 있습니다.
측정 대상은 단독 접지극인가요, 여러 접지극이 연결된 다중접지인가요?
접지극에서 보조봉을 일직선으로 펼칠 수 있는 거리는 얼마나 되나요?
3극과 4극 중 요구되는 시험 방법이나 제출 절차가 정해져 있나요?
보조봉, 25m·50m 케이블 릴 또는 EI-1625 클램프가 필요한가요?
측정 기록과 교정 성적서에 요구되는 범위·교정점이 있나요?
현재 대여 가능 여부와 실제 제공되는 보조봉·케이블·클램프 구성은 문의 시점에 확인해야 합니다. 현장 배치도나 접지 시스템의 연결 구조를 함께 알려주시면 전위강하법과 클램프 방식 가운데 먼저 검토할 조건을 안내받을 수 있습니다.
