FLUKE 355 렌탈 전 AC 1400 A·DC 2000 A·58 mm 죠 확인법

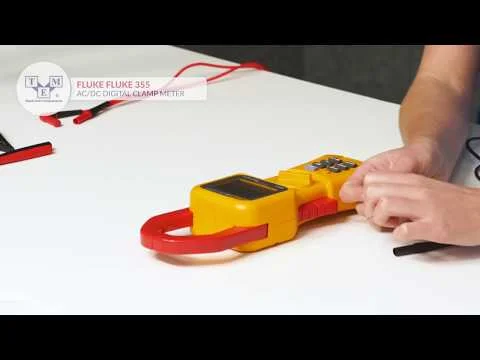

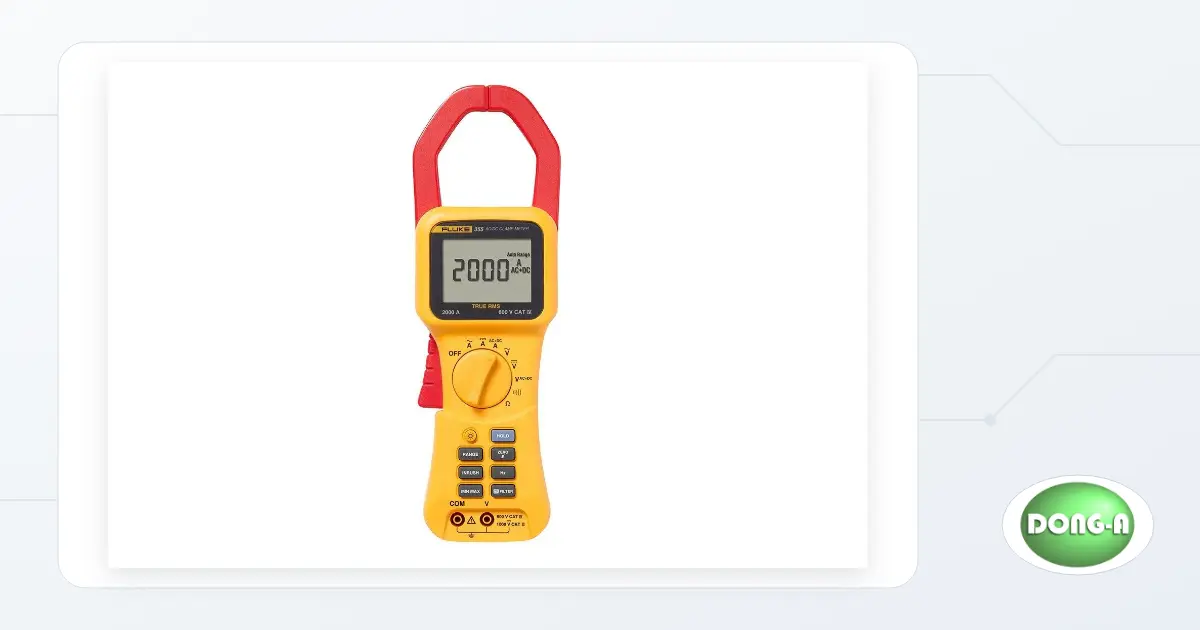

FLUKE 355 렌탈 장비는 굵은 도체의 AC·DC 대전류를 회로 개방 없이 측정하는 True RMS 클램프미터입니다. 공식 사양은 AC 전류 1400 A RMS, DC 전류 2000 A를 구분하며 죠 개방 크기는 58 mm입니다. AC/DC 2000 A로 한꺼번에 이해하면 AC 연속 측정 범위를 잘못 잡을 수 있습니다.
전류 크기만큼 중요한 것이 도체 외경과 파형입니다. 죠가 닫히지 않으면 사양대로 측정할 수 없고, 인버터 출력이나 기동전류는 일반 정상상태 전류와 보는 방법이 다릅니다. 인러시 기능과 저역통과필터를 같은 기능으로 보지 말고 작업 목적에 맞춰 선택해야 합니다.
AC 1400 A와 DC 2000 A는 어떻게 구분할까?
355의 AC 전류 범위는 40.00 A, 400.0 A, 1400 A RMS이고, DC 전류는 40.00 A, 400.0 A, 2000 A입니다. AC+DC 결합 측정은 40.0 A, 400 A, 2000 A 범위로 제시됩니다. 따라서 AC 정상상태 전류를 2000 A RMS까지 잰다고 해석하면 안 됩니다.
DC 측정에서는 도체에서 떨어진 상태로 영점을 맞춘 뒤 죠 중앙에 한 가닥을 넣습니다. 여러 가닥을 함께 물리면 전류 방향에 따라 합 또는 차가 표시됩니다. 누설전류처럼 왕복 도체의 합을 보려는 작업이 아니라면 측정할 한 도체만 통과시키세요.
58 mm 죠와 1 kHz 대역은 왜 중요할까?
죠 개방 크기는 최대 58 mm입니다. 케이블 외경뿐 아니라 단자 주변에서 죠를 열고 닫을 공간, 인접 상과의 거리, 버스바 형상도 확인해야 합니다. 58 mm보다 큰 도체나 좁은 패널에서는 장비가 물리적으로 들어가지 않을 수 있으므로 플렉시블 전류 프로브 등 다른 방식이 필요한지 검토합니다.
전류 측정 주파수 대역은 10 Hz～1 kHz입니다. True RMS는 왜곡 파형을 다루는 데 유용하지만 무제한 대역을 뜻하지 않습니다. 측정 신호의 주파수 성분과 파고율이 사양 안에 있는지 확인해야 합니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
AC 전류 | 최대 1400 A RMS | AC 연속 측정을 2000 A로 오인하지 않음 | [1][2] |
DC 전류 | 최대 2000 A | 측정 전 영점과 전류 방향 확인 | [1][2] |
죠 개방 | 최대 58 mm | 케이블 외경과 접근 공간을 함께 확인 | [1][2] |
전류 주파수 | 10 Hz～1 kHz | 파형의 대역과 파고율 조건 대조 | [1][2] |
안전 정격 | CAT III 1000 V, CAT IV 600 V | 작업 위치와 액세서리 정격을 함께 확인 | [1][2] |
인러시와 저역통과필터는 언제 사용할까?
인러시 기능은 모터나 변압기 투입 순간처럼 짧게 증가하는 기동전류를 포착하는 데 사용합니다. 정상 운전 전류의 MIN/MAX와는 목적이 다르므로 언제 트리거했는지, 대상 설비가 어떤 운전 상태였는지 기록해야 합니다. 반복 측정에서는 투입 조건과 부하 상태를 같게 맞추세요.
저역통과필터는 인버터 출력처럼 고주파 성분이 섞인 신호에서 기본파 성분을 중심으로 볼 때 사용합니다. 필터 ON과 OFF 값이 다르면 하나를 임의로 버리지 말고 판정 절차가 어떤 대역을 요구하는지 확인합니다. 인러시는 시간적으로 짧은 기동 현상을 보고, 필터는 주파수 성분을 제한하는 기능입니다.
전압 측정은 테스트 리드를 사용하며 최대 1000 V AC/DC 범위가 제시됩니다. 본체 정격만 보지 말고 리드와 프로브의 CAT 등급, 피복, 노출 길이를 함께 확인합니다. 전류는 클램프로 측정하더라도 패널 안에서 죠를 조작하는 과정 자체가 활선 접근 작업일 수 있습니다.
대전류 측정 기록에는 무엇을 남길까?
FLUKE 355 렌탈 장비로 값을 읽을 때는 AC, DC, AC+DC 모드 중 무엇을 썼는지 먼저 기록합니다. 도체 위치와 방향, 죠 폐쇄 상태, 필터 ON/OFF, 인러시 또는 MIN/MAX 기능, 주파수, 부하 운전 상태도 함께 남깁니다. 측정 위치가 달라지면 같은 설비에서도 값이 달라질 수 있으므로 회로명이나 사진으로 지점을 식별하세요.
DC 영점은 도체에서 떨어진 상태에서 맞추고, 죠 접합면에 먼지나 금속 가루가 끼지 않았는지 확인합니다. 반복 측정 전에는 배터리와 본체 외관, 죠의 닫힘을 살펴봅니다. CAT III 1000 V와 CAT IV 600 V를 넘는 환경에는 사용하지 말고, 현장 안전 절차와 보호구 기준을 우선 적용해야 합니다.
구매·렌탈 선택 기준
대전류 설비를 정기적으로 점검하고 죠 상태, 배터리, 테스트 리드와 교정 주기를 자체 관리한다면 구매가 맞을 수 있습니다. 셧다운 점검, 시운전, 일시적인 인러시 진단처럼 사용 기간이 정해졌다면 범위와 안전 정격을 맞춰 FLUKE 355 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
같은 설비군에서 반복 사용하며 안전·교정·소모품 이력을 직접 관리할 때 | 단기 대전류 진단에서 예상 전류·도체 크기·파형 조건을 지정할 때 |
누설전류처럼 μA～mA 단위의 작은 전류가 목적이라면 355보다 HIOKI 3283 누설전류 클램프미터가 맞는지 비교하세요. 원격 화면이 필요한 좁은 패널 작업은 FLUKE 381, 4～20 mA 제어 루프는 FLUKE 773처럼 측정 목적이 다른 모델을 검토할 수 있습니다.
현장 투입 전 체크리스트
FLUKE 355 렌탈 문의 전에 다음 조건을 알려주세요.
AC·DC·AC+DC 중 어떤 전류를 측정하나요?
정상상태 최대값과 예상 기동전류는 얼마인가요?
신호 주파수와 인버터 사용 여부는 어떻게 되나요?
도체 외경·버스바 형상과 죠를 조작할 공간이 충분한가요?
작업 위치의 CAT 등급과 대지 기준 전압은 얼마인가요?
인러시·저역통과필터·전압 리드가 필요한가요?
필요한 교정 문서와 사용 일정은 어떻게 되나요?
개별 장비의 죠·리드·배터리 상태, 구성품, 점검·교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
