HIOKI 3283 렌탈 전 확인할 누설전류 범위·필터·3283-20 차이
HIOKI 3283 렌탈 장비는 배선이나 설비를 끊지 않고 AC 누설전류와 부하전류를 확인하는 클램프형 측정기입니다. 최소 10 mA 범위에서 10 μA 분해능으로 표시하며, 40 mm 죠 안에 도체를 넣어 측정합니다. 누설전류를 볼 때는 단상 2선이나 3상 회로의 관련 도체를 함께 물리고, 특정 선로의 부하전류를 볼 때만 한 가닥을 물리는 것이 핵심입니다.

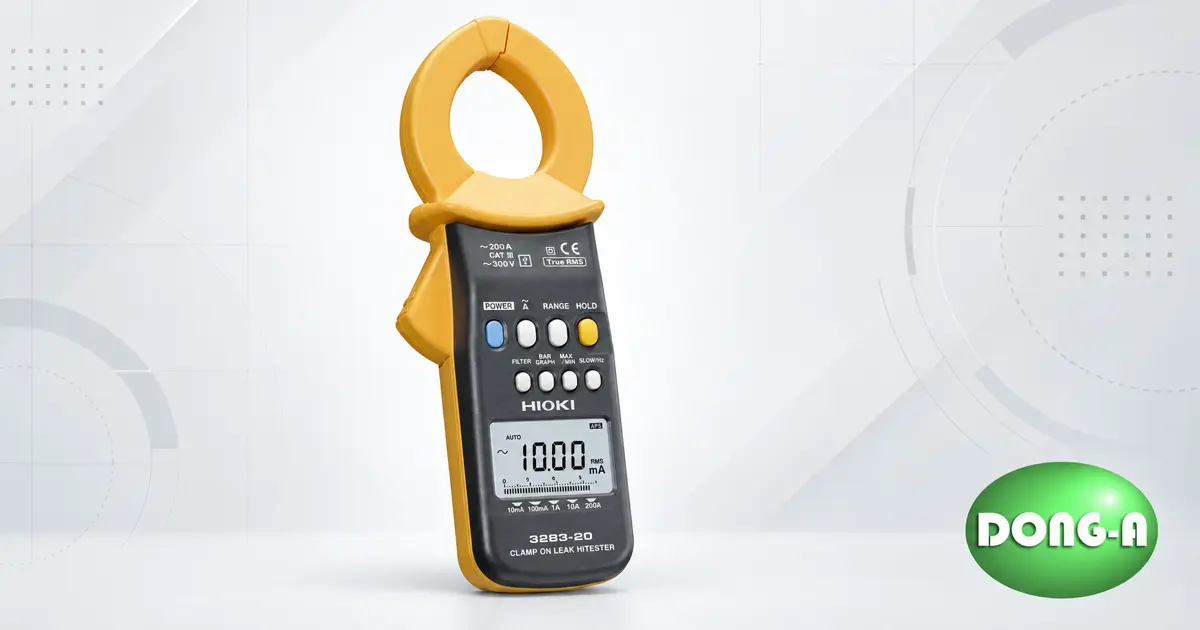

다만 3283과 3283-20은 같은 형식이 아닙니다. 3283에는 REC/MON 아날로그 출력이 있고 3283-20에는 출력이 없습니다. 공식 제품 페이지의 대표 사진도 3283-20이므로, 문의할 때는 본체 전면 모델명과 출력 단자 필요 여부를 함께 확인해야 합니다.

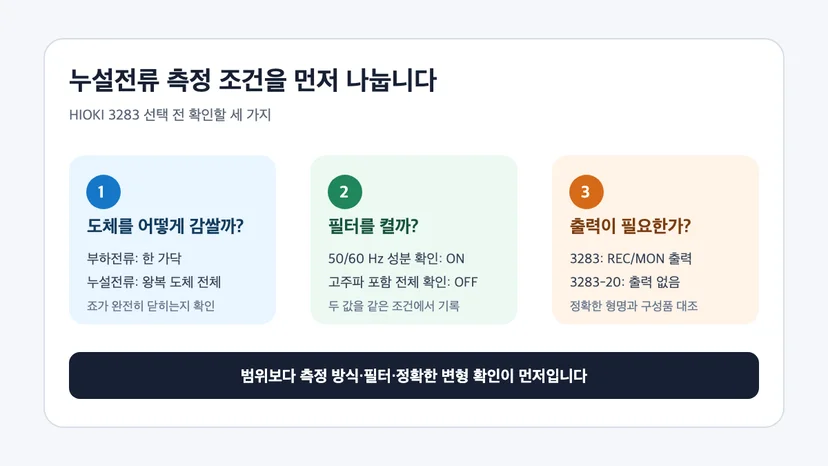

누설전류와 부하전류는 어디를 물려야 할까?
누설전류 측정은 클램프 안을 통과하는 전류의 합이 0에서 얼마나 벗어나는지 보는 방식입니다. 단상 2선 회로라면 왕복하는 두 도체를 함께 물리고, 3상 회로라면 해당 회로의 모든 상 도체를 함께 물립니다. 접지 도체의 누설전류를 직접 확인하는 작업이라면 접지선 한 가닥을 물릴 수 있습니다. 반대로 부하전류는 측정하려는 한 가닥만 물립니다.
클램프를 완전히 닫지 않거나 굵은 도체를 죠 중심에서 크게 벗어나게 두면 값이 흔들릴 수 있습니다. 강한 외부 자기장이 있는 위치, 인접한 대전류 도체, 죠 접합면의 오염도 함께 살펴야 합니다. 활선 작업은 장비 정격과 현장 안전 절차를 충족하는 경우에만 진행해야 합니다.
10 μA 분해능과 180 Hz 필터는 언제 필요한가?
3283 계열은 10 mA, 100 mA, 1 A, 10 A, 200 A의 AC 전류 범위를 갖습니다. 10 mA 범위의 표시 분해능은 10 μA이며, 정현파뿐 아니라 왜곡된 파형을 고려하는 True RMS 방식입니다. 주파수 대역은 40 Hz부터 2 kHz이고, 필터를 켜면 차단 주파수 약 180 Hz의 저역통과 특성이 적용됩니다.
필터는 인버터나 고주파 성분이 섞인 환경에서 상용주파수 쪽 누설 성분을 따로 살펴볼 때 유용합니다. 필터를 켠 값과 끈 값이 다르다면 어느 하나를 곧바로 정답으로 삼기보다, 판정 기준이 전체 대역을 요구하는지 저주파 성분을 요구하는지 먼저 확인하세요. 측정값과 함께 필터 상태, 범위, 물린 도체 구성을 기록해야 다시 비교할 수 있습니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
AC 전류 범위 | 10 mA·100 mA·1 A·10 A·200 A | 미소 누설전류와 부하전류를 한 장비에서 확인 | [1] |
최소 표시 | 10 mA 범위에서 10 μA | 작은 값일수록 죠 상태와 외부 자기장 영향도 함께 확인 | [1] |
측정 방식·대역 | True RMS, 40 Hz～2 kHz | 왜곡 파형과 측정 주파수 조건을 기록 | [1] |
필터 | 약 180 Hz 저역통과 | 필터 ON/OFF 조건을 판정 기준과 맞춤 | [1] |
죠 지름 | 최대 40 mm | 도체 묶음의 굵기와 죠 완전 폐쇄 여부 확인 | [1] |
3283과 3283-20은 무엇이 다른가?
두 형식의 기본 전류 범위와 40 mm 죠는 같지만 부가 기능과 적합성 표기가 다릅니다. 공식 자료에서 3283은 REC 출력과 MON 출력 단자를 제공하며, 3283-20은 이 출력 기능이 없습니다. 제조사 비교표에는 3283이 CE 비적합, 3283-20이 CE 적합으로 구분돼 있습니다. 3283-20의 측정 카테고리는 CAT III 300 V로 제시됩니다.
확인 항목 | 3283 | 3283-20 |
|---|---|---|
전면 모델 표기 | 3283 | 3283-20 |
REC/MON 출력 | 있음 | 없음 |
제조사 CE 표기 | 비적합 | 적합 |
문의 시 확인 | 출력 코드·레코더 연동 필요 여부 | 출력 불필요 여부·본체 정격 |
HIOKI 3283 렌탈 문의에서 단순히 ‘3283 계열’이라고만 말하면 필요한 출력 기능이 빠질 수 있습니다. 레코더에 장시간 추세를 남겨야 하는 작업이라면 REC/MON 단자와 출력 케이블을 확인하고, 현장 표시값만 읽는 작업이라면 본체 형식과 안전 정격을 우선 대조하세요.
측정값을 다시 비교하려면 무엇을 기록할까?
같은 설비를 반복 점검할 때는 측정 위치를 사진이나 회로명으로 남기고, 클램프 안에 넣은 도체 수와 방향을 기록합니다. 필터 ON/OFF, 선택 범위, 표시값, 측정 시각, 부하 운전 상태도 같은 양식으로 남겨야 추세를 해석하기 쉽습니다. 3283의 아날로그 출력을 이용한다면 출력 모드와 연결한 기록계 입력 범위도 함께 적습니다.
측정 전에는 죠 접합면이 깨끗한지, 완전히 닫히는지, 배터리 상태가 충분한지 확인하세요. 영점 부근에서 값이 불안정하면 도체에서 분리한 상태와 실제 측정 위치를 나눠 확인합니다. 판정값은 측정기 표시만으로 새로 만들지 말고 설비 제조사 기준, 점검 절차 또는 적용 규격과 연결해야 합니다.
구매·렌탈 선택 기준
3283과 3283-20은 제조사에서 단종된 형식입니다. 정기적으로 같은 설비를 점검하고 출력 연동 구성까지 자체 관리한다면 장비 상태와 대체 계획을 포함한 구매 검토가 필요합니다. 셧다운, 누설 원인 조사, 일시적인 예방점검처럼 기간이 정해진 작업은 필요한 형식과 케이블을 지정해 HIOKI 3283 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
반복 점검 주기가 짧고 단종 장비의 유지·교정·대체 계획을 직접 운영할 때 | 특정 설비 진단이나 정기보수 기간에 형식·구성품을 정해 사용할 때 |
렌탈 여부와 별개로 측정 범위만 맞추면 되는 것은 아닙니다. 3283의 출력 기능이 필요한지, 3283-20의 CAT III 300 V 조건으로 충분한지, 더 높은 안전 정격이나 플렉시블 센서가 필요한지부터 판단해야 합니다. 대전류 작업은 FLUKE 355 클램프미터 선택 가이드와 함께 비교할 수 있습니다.
현장 투입 전 체크리스트
HIOKI 3283 렌탈 문의 전에 아래 조건을 알려주시면 형식 혼동과 구성품 누락을 줄일 수 있습니다.
측정 대상이 누설전류인지 한 가닥의 부하전류인지
예상 전류 범위와 측정 회로의 주파수·파형
함께 물릴 도체 수, 도체 묶음 지름과 측정 위치
180 Hz 필터 ON/OFF 중 필요한 판정 조건
3283의 REC/MON 출력과 기록계 연동 필요 여부
현장 전압, 측정 카테고리와 적용할 안전 절차
필요한 교정 문서와 사용 일정
개별 장비의 전면 모델 표기, 구성품, 점검·교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
