FLUKE 729-300G 렌탈 가이드: 20bar 자동 압력 교정·HART

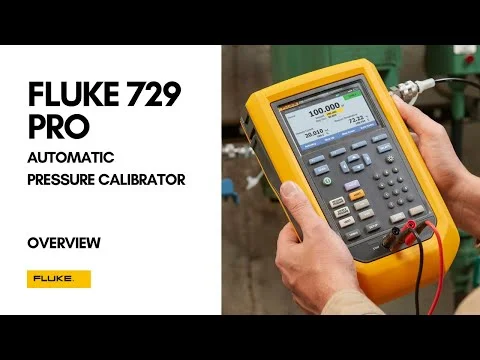

FLUKE 729-300G 렌탈 장비는 최대 300 psi, 약 20 bar 범위에서 압력을 자동으로 만들고 조정하면서 압력 트랜스미터의 4-20 mA 출력을 시험하는 휴대형 자동 압력 교정기입니다. 목표 압력, 허용오차, 안정화 시간과 시험점을 절차로 저장해 반복 작업의 순서를 일정하게 맞출 수 있습니다.
자동 펌프가 있어도 호스나 연결부의 누설, 시험 체적, 잔류 공기와 배관 상태까지 자동으로 해결되는 것은 아닙니다. 대상 범위가 20 bar 안에 있는지 확인한 다음, 누설 없는 작은 시험 체적과 맞는 어댑터를 구성해야 자동 제어가 안정됩니다.
729-300G가 자동화하는 범위는 어디까지일까?
729는 내장 전동 펌프를 이용해 목표 압력까지 올리고 미세 조정한 뒤, 설정한 안정화 조건에서 측정합니다. 300G 형식은 공식 사양상 300 psi, 20 bar 범위를 다룹니다. 동아시스템 장비 정보에는 -0.82～20 bar와 0.01% 항목이 함께 적혀 있으므로, 음압 쪽 하한과 정확도 적용 조건은 실제 본체 형식과 교정 성적서로 다시 확인해야 합니다.
4-20 mA 측정·발생·시뮬레이션과 24 V 루프 전원, HART 통신 기능을 제공해 압력 트랜스미터의 입력 압력과 전기 출력을 함께 볼 수 있습니다. 다만 압력 스위치, I/P 변환기, HART 트랜스미터는 연결 회로와 판정 항목이 서로 다릅니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
압력 발생 | 내장 자동 펌프, 최대 300 psi·20 bar | 수동 펌핑과 미세 조정 단계를 자동화 | [1] |
전기 신호 | 4-20 mA 측정·발생·시뮬레이션 | 트랜스미터 출력과 루프 회로 점검 | [1] |
루프 전원 | 24 V 루프 전원 | 2선식 트랜스미터 시험 회로 구성 | [1] |
통신 | HART 통신 | 태그·범위 확인과 조정 작업 지원 | [1] |
절차·기록 | 자동 시험 절차와 결과 저장 | 상승·하강 시험점의 반복성과 추적성 확보 | [1] |
누설과 시험 체적이 자동 제어에 미치는 영향
목표 압력에 도달하지 못하거나 계속 펌프가 동작한다면 본체 이상부터 의심하기보다 연결부를 확인합니다. 호스가 길거나 유연하고, 어댑터가 많거나, 대상 내부 체적이 크면 압력 응답이 느려집니다. 피팅이 느슨하거나 씰 규격이 맞지 않으면 작은 누설도 안정화 실패로 이어질 수 있습니다.
가능하면 짧고 정격이 맞는 호스를 쓰고 불필요한 체적을 줄입니다. 압력을 낮춘 상태에서 연결한 뒤 누설 시험을 하고, 목표점마다 안정화 시간을 확보하세요. 렌탈 상담 때 나사 규격, 호스 길이, 대상 체적과 사용 매질을 알려주면 필요한 연결 구성을 확인하기 쉽습니다.
HART 통신과 결과 문서화는 같은 기능일까?
HART 통신은 트랜스미터의 디지털 정보에 접근해 태그, 설정 범위, 센서 값과 출력 값을 확인하고 일부 조정을 수행하는 기능입니다. 문서화는 시험 절차, 입력 압력, 출력 전류, 오차, 판정과 작업 전후 상태를 기록으로 남기는 흐름입니다. HART가 지원된다고 결과 문서가 자동으로 완성되는 것은 아닙니다.
작업 전에는 As Found, 조정 후에는 As Left 결과를 구분하고, 장비 식별자와 작업자, 기준 조건을 함께 기록합니다. HART가 없는 아날로그 트랜스미터도 4-20 mA와 압력의 대응을 시험할 수 있습니다. 반대로 HART 설정 변경이 필요하면 대상 기기의 장치 설명과 허용 작업 범위를 확인해야 합니다.
상승·하강 시험점을 어떻게 정할까?
일반적인 다점 시험은 0%, 25%, 50%, 75%, 100%처럼 범위를 나눌 수 있지만, 실제 시험점은 사내 절차와 대상 규격을 따라야 합니다. 상승 방향만 보면 히스테리시스나 복귀 오차를 놓칠 수 있으므로 상한점에서 다시 내려오는 하강 순서를 포함할지 정합니다. 각 점의 안정화 시간과 허용오차도 절차에 넣어야 합니다.
대상과 호스·피팅의 정격을 넘기지 말고, 분리 전에는 압력을 안전하게 완전히 배출하세요. 가압 중 연결부를 조이지 말고, 손상되거나 오염된 씰은 교체합니다. 자동 제어가 반복해서 실패하면 목표 압력을 계속 올리기보다 누설·체적·밸브 상태를 먼저 점검하세요.
구매·렌탈 선택 기준
압력 트랜스미터 교정이 반복되고 동일한 호스·어댑터·절차를 표준화한다면 구매가 맞을 수 있습니다. 정기보수, 플랜트 셧다운, 특정 구간의 다점 교정처럼 기간과 수량이 정해졌다면 FLUKE 729-300G 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
반복 교정 절차와 전용 연결 세트를 상시 유지할 때 | 정해진 기간에 자동 절차와 HART·기록 기능이 필요할 때 |
20 bar를 넘는 고압이 필요하거나 액체 매질을 써야 한다면 장비 종류가 달라집니다. 압력 발생원과 기준 압력계가 따로 필요한 작업은 압력 교정기 선택 가이드에서 수동 펌프와 모듈형 구성을 비교해 보세요.
현장 투입 전 체크리스트
FLUKE 729-300G 렌탈 문의 전에 아래 조건을 정리해 주세요.
대상의 압력 범위, 과압 한계, 정확도와 사용 매질은 무엇인가요?
나사 규격, 호스 길이, 어댑터와 예상 시험 체적은 어떻게 되나요?
4-20 mA 측정, 루프 전원, HART 중 필요한 기능은 무엇인가요?
상승·하강 시험점, 안정화 시간과 허용오차가 정해졌나요?
As Found·As Left와 결과 파일 등 필요한 기록 형식은 무엇인가요?
필요한 교정 문서와 사용 일정은 어떻게 되나요?
개별 장비의 펌웨어, 구성품, 교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
