HIOKI 3540 렌탈 가이드: 4단자법·온도 보정·열기전력 오차

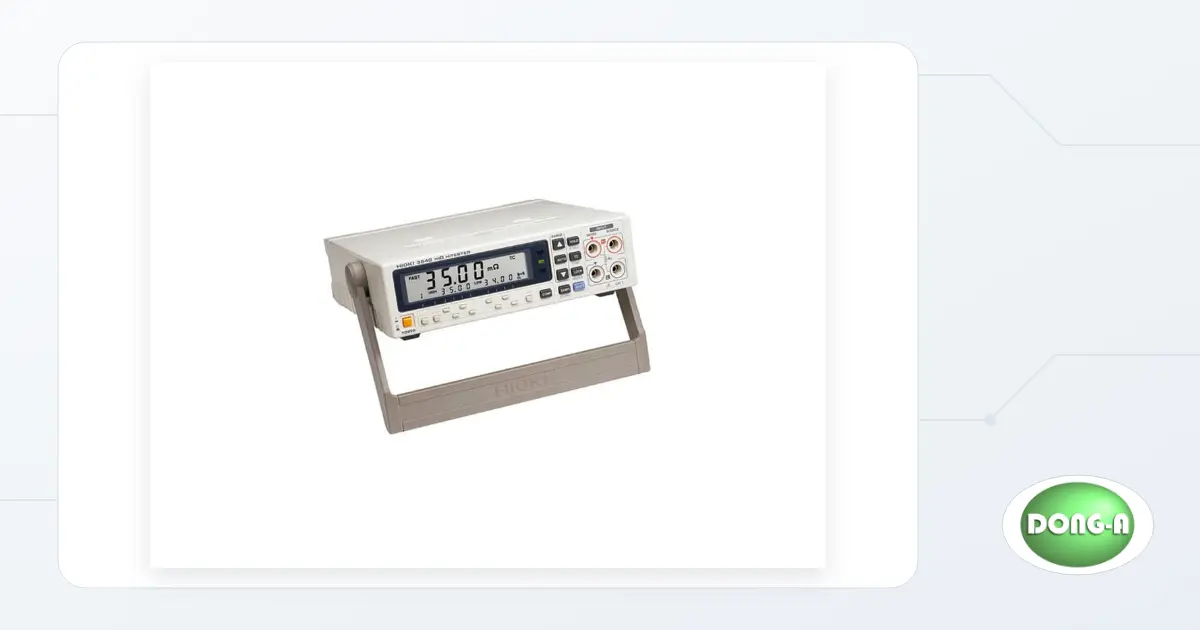

HIOKI 3540 렌탈 장비는 모터·변압기 권선, 릴레이·스위치·커넥터 접점, 인쇄회로 기판 패턴처럼 작은 저항을 4단자법으로 측정하는 mΩ HiTESTER입니다. 저항 범위는 30 mΩ부터 30 kΩ까지이며, 가장 낮은 범위의 분해능은 10 μΩ입니다.
작은 저항에서는 리드와 접촉 저항뿐 아니라 온도, 서로 다른 금속의 접점에서 생기는 열기전력, 주변 노이즈가 결과에 영향을 줍니다. 전류를 흘리는 SOURCE와 전압을 읽는 SENSE를 분리하고, 30분 예열·영점 조정·전원 주파수 설정을 같은 조건으로 맞추는 것이 먼저입니다.
왜 2단자 대신 4단자법을 써야 할까?

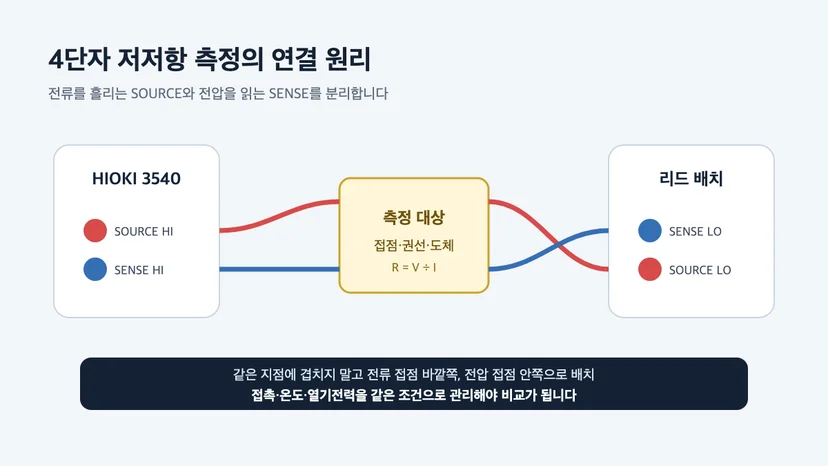

2단자 측정에서는 시험전류가 흐르는 리드와 전압을 읽는 리드가 같아서 케이블과 접촉부의 저항이 측정값에 더해집니다. 4단자법은 SOURCE 두 단자로 대상에 일정 전류를 흘리고, SENSE 두 단자로 대상 양단의 전압 강하를 따로 읽습니다. SENSE 회로의 입력 임피던스가 높아 전압 리드에 흐르는 전류가 매우 작기 때문에 리드 저항의 영향이 줄어듭니다.
클립 한 쌍 안에서도 SOURCE와 SENSE 접점이 각각 대상에 닿아야 합니다. 얇은 선은 클립 끝의 톱니 부분, 굵은 선은 안쪽 접촉부를 쓰도록 설명서에 안내돼 있습니다. 연결한 뒤에는 리드를 단락해 0 ADJ를 실행하고, 같은 리드 배치로 대상을 측정하세요.
측정 범위와 시험전류는 어떻게 연결될까?
3540은 30 mΩ, 300 mΩ, 3 Ω, 30 Ω, 300 Ω, 3 kΩ, 30 kΩ 범위를 제공합니다. 분해능은 순서대로 10 μΩ에서 10 Ω까지 달라지며, 시험전류도 범위에 따라 100 mA, 1 mA, 10 μA로 바뀝니다. 작은 저항을 더 세밀하게 읽는 범위일수록 대상이 시험전류와 접촉 방식에 적합한지 살펴야 합니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
측정 방식 | 4단자법 | SOURCE와 SENSE 접점을 분리 | [1] |
저항 범위 | 30 mΩ～30 kΩ, 7개 범위 | 예상 저항에 맞춰 자동 또는 수동 범위 선택 | [1] |
최소 분해능 | 30 mΩ 범위에서 10 μΩ | 영점·접촉·열기전력 영향을 함께 관리 | [1] |
시험전류 | 범위별 100 mA·1 mA·10 μA | 대상의 발열·접점 특성과 범위 조건 대조 | [1] |
샘플링 | SLOW 4회/초, FAST 16회/초 | FAST 사용 시 사양에 3 digits가 추가됨 | [1] |
온도 보정과 열기전력 오차는 어떻게 다를까?
구리선 저항은 온도에 따라 변합니다. 3540의 TC 기능은 온도 프로브로 주변 온도를 읽어 구리선 저항을 20 ℃ 기준값으로 환산합니다. 이 기능은 구리의 온도계수 3930 ppm/℃를 기준으로 하므로 재질과 도전율이 다른 대상에는 그대로 적용하기 어렵습니다. 온도 프로브도 대상 표면이 아니라 같은 주변 공기의 온도를 재도록 안내돼 있습니다.
열기전력은 서로 다른 금속의 접점과 온도 차이에서 생기는 미소 전압입니다. 3540은 DC 시험전류를 사용하므로 이 전압이 저항값에 섞일 수 있습니다. 설명서는 영향이 큰 경우 프로브 방향을 바꿔 두 값을 측정한 뒤 평균하고, 주변 온도를 일정하게 유지하는 방법을 제시합니다. 온도 보정은 재료의 저항 온도변화를 환산하는 기능이고, 프로브 반전 평균은 열기전력 성분을 줄이는 절차입니다.
측정 전에 30분 예열이 필요한 이유
공식 사양은 30분 예열 후, 23±5 ℃와 80%RH 이하, 영점 조정 완료, 배터리 경고가 꺼진 상태를 측정 조건으로 둡니다. HIOKI 3540 렌탈 장비를 현장에 가져가 바로 판정값부터 읽기보다 설치 환경에 적응시키고 예열 시간을 확보해야 하는 이유입니다.
전원 주파수 설정도 실제 50 Hz 또는 60 Hz 환경과 맞춥니다. 측정 대상 양단에 외부 전압이 남아 있으면 안 되며, 온도 상승 시험이나 내전압 시험 직후 모터·변압기를 측정하면 유도 전압으로 본체가 손상될 수 있습니다. 대상의 전원을 끄고 잔류·유도 전압이 없음을 확인한 뒤 연결하세요.
노이즈가 큰 환경에서는 표시가 흔들릴 수 있습니다. AC 어댑터가 노이즈를 유입한다면 배터리 전원으로 비교하고, 자체 제작 리드는 차폐와 길이 조건을 설명서와 맞춰야 합니다. 측정 기록에는 범위, SLOW/FAST, 50/60 Hz, 0 ADJ, TC 상태, 주변 온도, 리드 형식과 접촉 위치를 함께 남깁니다.
구매·렌탈 선택 기준
생산검사처럼 같은 지그와 판정값으로 반복 측정하고 비교기 출력이나 외부 인터페이스를 상시 연동한다면 구매와 시스템 구성이 맞을 수 있습니다. 모터 정비, 정기보수, 샘플 검사처럼 기간과 대상이 정해졌다면 필요한 리드·온도 프로브·형식을 확인해 HIOKI 3540 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
고정 검사공정에서 지그·비교기·데이터 출력을 계속 운영할 때 | 단기 점검에서 예상 저항과 접촉 형식에 맞는 구성을 지정할 때 |
3540 기본형과 -01, -02, -03은 외부 단자, 프린터, RS-232C 구성에서 차이가 있습니다. 데이터를 PC로 가져오거나 외부 트리거를 연결해야 한다면 뒤쪽 형식 표기와 필요한 케이블을 확인하세요. 0.1 μΩ 수준과 더 넓은 범위가 필요한 경우에는 저저항 측정기 선택 가이드의 HIOKI 3541·MEGGER DLRO 계열 비교가 도움이 됩니다.
현장 투입 전 체크리스트
HIOKI 3540 렌탈 문의 전에 아래 조건을 정리해 주세요.
측정 대상과 예상 저항 범위는 얼마인가요?
클립형·핀형·대형 클립 중 어떤 접촉 방식이 필요한가요?
구리선 20 ℃ 환산을 위한 온도 프로브가 필요한가요?
열기전력 확인을 위해 프로브 반전 측정을 할 수 있나요?
비교기·외부 트리거·프린터·RS-232C 연동이 필요한가요?
필요한 교정 범위와 문서, 사용 일정은 어떻게 되나요?
개별 장비의 세부 형식, 리드·프로브 구성, 점검·교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
