저저항 측정기 렌탈 비교: HIOKI 3540·3541과 MEGGER DLRO 선택법
저저항 측정기 렌탈은 숫자로 표시되는 측정 범위만 맞춘다고 끝나지 않습니다. 이 장비는 전선 연결부나 스위치 접점처럼 전기가 잘 통하는 곳의 아주 작은 저항을 잽니다. μΩ(마이크로옴)은 1Ω의 100만분의 1, mΩ(밀리옴)은 1Ω의 1,000분의 1입니다.
차단기 접점과 굵은 도체 연결부를 점검하는 작업, 모터나 변압기 안의 코일을 재는 작업은 준비가 다릅니다. 먼저 예상 저항과 시험 규정을 확인한 뒤 선 연결 방법, 장비가 흘려보내는 전류, 측정 후 방전 방법, 결과 저장 방식을 맞추세요.
장비를 고르기 전에 답할 네 가지 질문
모델부터 찾기보다 아래 네 질문에 먼저 답하면 필요한 장비를 빠르게 좁힐 수 있습니다.
같은 0.1μΩ까지 표시되는 장비라도 쓰임은 다릅니다. 여기서 분해능은 화면이 구별해 보여주는 가장 작은 변화입니다. 작은 부품을 빠르게 합격·불합격으로 나눌지, 차단기 접점을 규정된 10A 전류로 시험할지부터 구분해야 합니다.
확인 순서 | 질문 | 장비에서 볼 항목 | 놓치기 쉬운 점 |
|---|---|---|---|
1 | 예상 저항은 몇 μΩ·mΩ·Ω인가요? | 측정 범위와 화면의 최소 표시 단위 | 작게 표시된다고 측정 오차까지 작은 것은 아님 |
2 | 시험 전류가 규격에 정해져 있나요? | 레인지별 시험 전류 | 표시 범위만 맞아도 시험 전류가 부족할 수 있음 |
3 | 대상이 모터·변압기 코일인가요? | 코일 측정 기능과 방전 | 측정 종료 직후 선을 빼면 남은 전압 때문에 위험할 수 있음 |
4 | 합격 판정과 결과 저장이 필요한가요? | 자동 판정, 메모리, PC 연결 | 수기로만 적으면 측정 조건과 작업 시점을 다시 확인하기 어려움 |

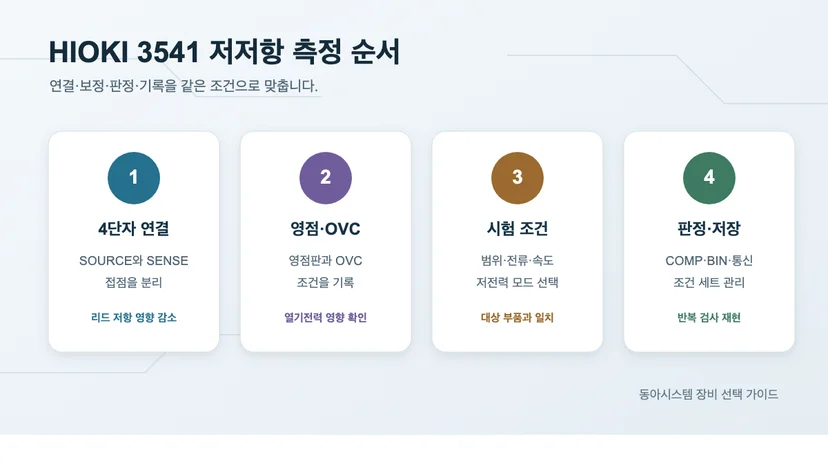

선 네 가닥을 연결하는 이유
아주 작은 저항을 잴 때는 측정선과 집게 자체의 저항도 결과에 섞일 수 있습니다. 4단자법은 두 선으로 시험 전류를 보내고 다른 두 선으로 전압을 읽어 이 영향을 줄이는 연결법입니다. 네 접점이 들어 있는 켈빈 클립을 쓰더라도 금속 표면이 녹슬었거나 집는 힘과 위치가 달라지면 값이 바뀔 수 있습니다.
전원이 켜진 회로에는 저저항계를 연결하지 마세요. 모터·변압기 코일은 측정이 끝나도 전기가 남을 수 있으므로 장비가 방전을 마친 뒤 측정선을 빼야 합니다.
현장용 10A 장비와 공장용 고속 장비의 차이
MEGGER DLRO10X와 DLRO10HD는 최대 10A의 전류를 흘려 매우 작은 저항을 재는 휴대형 장비입니다. DLRO10X는 결과를 저장해 PC로 옮겨야 할 때, DLRO10HD는 현장에서 반복 측정할 때 살펴볼 수 있습니다. MEGGER 247002-47도 10A급이며, 공개 구성에는 5.5m 측정선이 포함된 것으로 확인됩니다.
HIOKI 3540·3541은 공장에서 부품을 빠르게 검사하고 다른 설비와 연결해 자동 판정할 때 살펴볼 장비입니다. 3541은 0.1μΩ부터 110MΩ까지 재며, 기준값에 따라 합격·불합격이나 여러 구간으로 나누는 기능, 온도 보정, 접촉 불량 감지와 외부 장치 연결을 지원합니다. 0.1μΩ이라는 표시가 같아도 10A 현장 시험기와 공장 자동 검사 장비는 같은 용도로 쓸 수 없습니다.

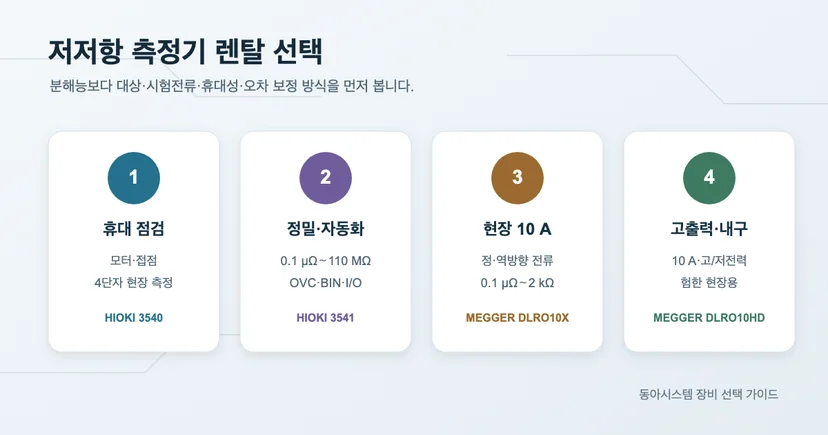

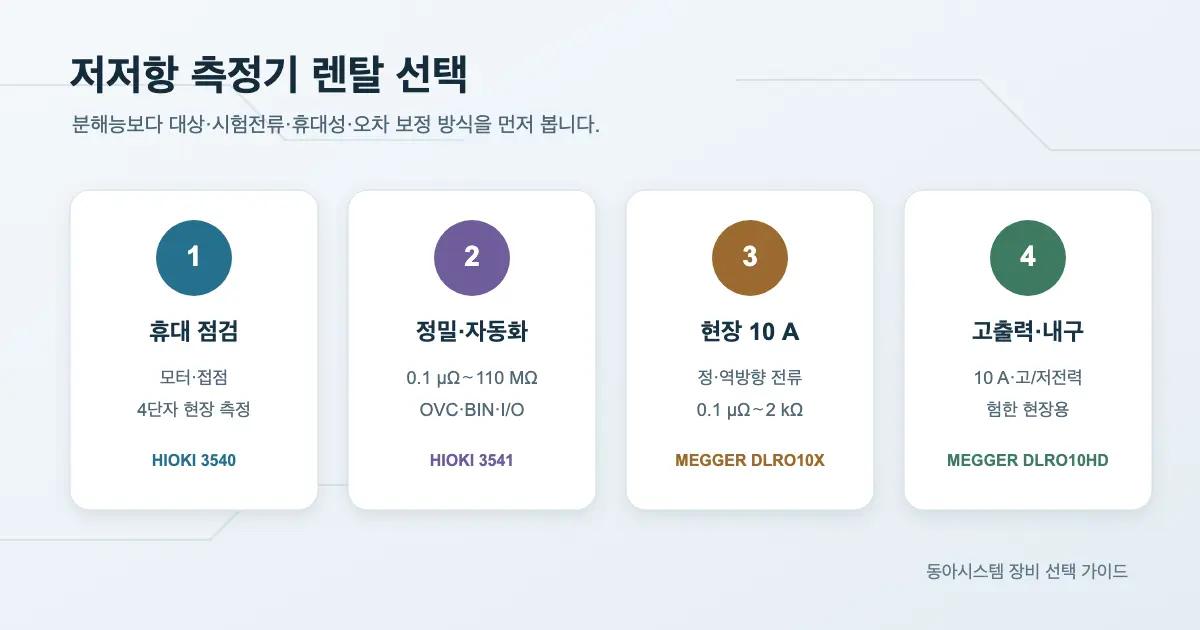

비교 모델과 우선 확인 조건
아래 수치는 모델 후보를 좁히기 위한 공개 사양입니다. 실제 출고 장비의 리드, 배터리, 통신 케이블과 교정 상태는 요청 조건에 맞춰 다시 확인해야 합니다.
제조사 | 모델 | 공개 사양 또는 성격 | 먼저 확인할 조건 |
|---|---|---|---|
HIOKI | 3540 | 선 네 가닥을 쓰는 저저항 측정기 | 필요한 측정 범위, 시험 전류, 온도 보정과 외부 장치 연결 |
HIOKI | 3541 | 0.1μΩ~110MΩ, 화면 최대 200,000단계 표시 | 빠른 합격 판정, 결과 구간 분류, 접촉 불량 감지 필요 여부 |
MEGGER | DLRO10X | 0.1μΩ~2000Ω, 최대 10A | 저장·다운로드와 시험 모드, 대상의 유도성 여부 |
MEGGER | DLRO10HD | 0.1μΩ~2500Ω, 최대 10A | 현장 내구성, 전원 방식과 반복 시험 시간 |
MEGGER | 247002-47 | 0.1μΩ~60Ω, 10A, 5.5m 리드 구성 | 긴 리드 필요 여부와 접속 방식 |
세부 모델 글은 HIOKI 3540 측정 가이드, MEGGER DLRO10X 안내, MEGGER DLRO10HD 안내에서 확인할 수 있습니다. HIOKI 3541은 생산 라인 판정 기능을 중심으로 별도 안내합니다.
문의 전 작업 조건 체크리스트
저저항 측정기 렌탈 문의에는 모델명보다 아래 조건이 먼저 필요합니다.
측정 대상과 예상 저항 범위
요구 시험 전류와 적용 규격
일반 금속 접점인지, 측정 뒤 전기가 남을 수 있는 모터·변압기 코일인지
측정 지점 수와 자동 판정·기록 필요 여부
필요한 리드 길이와 켈빈 클립 형태
사용 일정과 교정 성적서 조건
측정 기간이 짧거나 작업마다 1A·10A 조건이 달라진다면 렌탈로 장비와 부속품을 함께 맞추기 편합니다. 같은 공장에서 매일 자동 판정하고 제품을 잡아 주는 전용 틀까지 고정해 쓴다면 구매도 비교해 보세요.
(주)동아시스템의 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기의 선정, 렌탈 출고 조건, 교정 요구사항을 잇는 원스톱 상담을 운영합니다. 저저항 측정기 렌탈을 문의할 때 대상과 범위, 시험 전류, 리드 길이, 일정, 성적서 조건을 알려주시면 확인 가능한 후보와 구성 범위를 안내합니다.
렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 실제 공급 가능 모델과 세부 서비스 범위는 문의 시점의 조건을 기준으로 확인해 주세요.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
참고 자료
HIOKI, 3541 Resistance HiTester 카탈로그 — https://www.hioki.com/download/32675
HIOKI, 3540 mΩ HiTESTER 사용 설명서 — https://www.hioki.com/download/28323
MEGGER, DLRO10·DLRO10X 공식 제품 페이지 — https://www.megger.com/en/products/dlro10-and-dlro10x-digital-low-resistance-micro-ohmmeters
MEGGER, DLRO10HD·DLRO10HDX 공식 제품 페이지 — https://www.megger.com/en/products/dlro10hd-and-dlro10hdx-digital-low-resistance-ohmmeters
동아시스템 공식 웹사이트 — https://www.dongasystem.co.kr/
