HIOKI BT3554 렌탈: UPS 배터리 교체 판단을 위한 내부저항·전압 점검
HIOKI BT3554 렌탈을 준비하신다면 배터리의 종류와 정상 상태의 측정 기록을 먼저 확인해 보세요. BT3554는 납축전지의 내부저항과 단자전압을 함께 측정해 열화 상태를 비교하는 장비입니다. 수치 하나로 교체 시점을 정하기보다는 배터리 제조사의 기준과 이전 기록을 함께 살펴보는 데 적합합니다.[1]
UPS는 전원에 문제가 생겼을 때 전력을 이어 공급하는 무정전전원장치입니다. UPS 배터리 점검을 맡으셨다면, 측정할 배터리 한 개의 전압과 단자에 접근할 수 있는 공간부터 알려주시면 장비와 리드 구성을 좁히기 수월합니다.
배터리 교체 시점을 내부저항만으로 정할 수 있을까?
내부저항만으로 모든 배터리의 교체 시점을 일률적으로 정할 수는 없습니다. HIOKI는 배터리 제조사, 종류, 용량에 따라 판정 기준이 달라지므로 새 배터리나 기준 배터리의 내부저항·단자전압을 미리 측정하도록 안내합니다. 개방형 납축전지와 알칼리축전지는 밀폐형 납축전지보다 내부저항 변화가 작아 열화 판정이 어려운 경우도 있습니다.[1]
내부저항은 배터리 내부에서 전류 흐름을 방해하는 정도를 나타내는 값입니다. 여기서는 충전량을 뜻하는 퍼센트나 실제 방전 가능한 용량과 구분해서 읽어야 합니다. BT3554의 PASS·WARNING·FAIL 표시도 사용자가 정한 임계값에 따른 비교 판정입니다. 장비가 배터리 종류를 알아서 구분하고 공통 교체 기준을 적용하는 방식으로 이해하지 않는 편이 좋습니다.[1][2]
HIOKI BT3554 렌탈로 정기점검 기록을 만드실 때는 배터리 식별 정보, 측정 위치, 내부저항, 전압, 판정에 사용한 기준을 함께 남겨 보세요. 다음 점검에서 같은 배터리를 찾고 값이 달라진 이유를 검토하기 위한 기록입니다.
BT3554의 측정 범위와 모델 구분
BT3554는 교류 4단자법으로 배터리 내부저항을 측정하고, 단자전압은 직류로 측정합니다. 4단자법은 전류를 흘리는 경로와 전압을 읽는 경로를 나누는 측정 방식입니다. 저항의 작은 단위인 mΩ는 1Ω의 1,000분의 1입니다.[2]
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
저항 범위 | 3mΩ·30mΩ·300mΩ·3Ω의 4레인지 | 예상 내부저항에 맞춰 범위 선택 | [2] |
전압 범위 | ±6V·±60V | 측정할 배터리의 단자전압 확인 | [2] |
입력 한계 | 최대 DC 60V, AC 입력 불가 | 전체 직렬 배터리열의 전압과 개별 배터리 전압을 구분 | [2] |
통신 | USB, BT3554는 Bluetooth 미탑재 | 무선 기록을 전제로 현장 작업을 계획하지 않음 | [1] |
BT3554의 최대 입력은 DC 60V이며 AC 전압을 입력하면 안 됩니다. 배터리 여러 개를 직렬로 연결한 전체 전압이 장비 범위를 넘는지 반드시 구분해 주세요.[2]
이 글은 모델명 뒤에 접미사가 없는 BT3554를 다룹니다. BT3554-01이나 후속 BT3554-50의 무선 기능·구성을 그대로 적용하지 않습니다. HIOKI BT3554 렌탈 문의 시에도 필요한 리드와 통신 방식을 별도로 적어 두시면 모델 혼동을 줄일 수 있습니다.

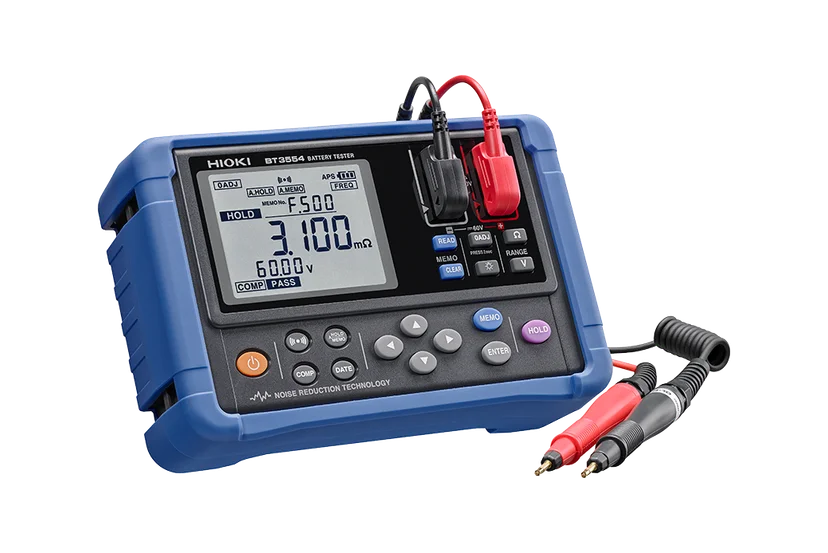

HIOKI 공식 BT3554 제품 사진. 실제 대여 리드 구성은 문의 시 확인합니다.
측정 전 기준값과 리드 접촉 조건
점검표가 있다면 정상값과 경고 기준을 먼저 살펴보고, 기준이 없다면 배터리 제조사의 지침과 기준 배터리 기록부터 준비하는 편이 좋습니다. 서로 다른 용량과 종류의 배터리를 같은 임계값으로 판정하지 않도록 구분하는 과정입니다.[1]
리드의 영점 조정도 함께 확인해 주세요. 영점 조정은 측정에 앞서 리드 구성에 따른 영향을 보정하는 절차이며, HIOKI의 정확도 조건에는 영점 조정 여부가 포함됩니다. 특히 리드를 바꾸거나 길이를 연장한 경우에는 제조사 조건을 다시 확인해야 합니다.[2]
배터리 내부저항과 버스바 접속부 저항은 점검 대상이 다릅니다. 접속부나 용접부가 궁금하신 경우에는 버스바 저저항 측정의 접촉 조건을 함께 보시면 측정 목적을 구분하는 데 도움이 됩니다. 관련 글의 장비를 배터리에 바로 연결해도 된다는 뜻은 아니므로 입력 허용 조건은 각각 확인해야 합니다.
정기점검 주기에 따른 구매·렌탈 선택
HIOKI BT3554 렌탈은 특정 기간의 점검이나 장비 적합성 확인을 준비할 때 검토할 수 있습니다. 여러 사업장에서 계속 같은 장비로 이력을 쌓아야 한다면 구매와 유지관리 비용도 함께 비교해 보세요.
구매 | 렌탈 |
|---|---|
점검이 반복되면 같은 리드·설정으로 기록을 이어가기 편리함 | 정해진 점검 기간에 맞춰 장비 구성을 상담할 수 있음 |
보관, 리드 교체와 교정 일정을 직접 관리 | 사용 기간, 리드 상태, 교정 성적서 요구 조건을 계약 전에 확인 |
렌탈 기간에는 현장 측정뿐 아니라 기록 확인과 재측정에 필요한 시간도 고려하는 편이 좋습니다. 실제 공급 구성, 교정 가능 범위와 출고 일정은 문의 시 확인해 주세요.
렌탈 상담에 필요한 배터리 정보
배터리 제조사·형식, 개별 단자전압, 점검 대상의 구성, 단자 사진, 사용 기간을 준비해 주세요. 기존 점검표가 있다면 내부저항과 전압의 정상 기준도 함께 살펴볼 수 있습니다. 배터리 종류와 측정 구간이 정해져야 장비 입력 범위와 리드 접근성을 구체적으로 검토할 수 있습니다.
BT3554 제품 페이지에서 장비를 확인하고 문의하실 수 있습니다. 상담에서는 교체를 고민하게 된 측정값이나 점검 목적도 함께 알려주시면 좋습니다.
