배터리 버스바 용접부 저항이 달라진다면? 저저항계 교정과 측정 조건

버스바 용접부의 저항값이 평소와 다르다면 곧바로 용접 조건을 바꾸지 마세요. 먼저 프로브 위치와 간격, 접촉력, 측정 온도와 시점, 시험 전류와 범위를 직전 검사와 똑같이 맞춥니다. 조건을 통일한 뒤에도 차이가 반복돼야 용접부 상태와 저저항계 교정 이력을 각각 살펴볼 수 있습니다.

저항값은 전류가 흐르는 경로에 변화가 있는지 알려주는 단서입니다. 그러나 저항 한 항목으로 용접부의 기계적 강도와 공정 합격까지 정할 수는 없습니다. 적용 도면과 공정 기준에 따라 외관·단면·인장 검사 결과도 함께 대조해야 합니다.

저항 편차는 제품·접촉·온도·계측기로 나눠 확인한다

원인을 좁히려면 제품 변화, 측정 접촉, 온도, 계측기 상태를 섞지 말고 따로 보세요. 화면에 나타난 숫자가 비슷해도 원인은 다를 수 있으므로 한 항목씩 조건을 맞춰 갑니다.

금속은 온도가 바뀌면 저항도 달라집니다. HIOKI의 온도 보정 기능은 측정 당시의 값을 정해 둔 기준 온도의 값으로 환산할 때 씁니다. RM3546 자료는 버스바 용접 직후처럼 온도가 빠르게 움직이는 구간에서 온도와 열기전력을 함께 확인합니다. 공정 데이터를 비교할 때도 측정 온도를 남기거나 용접 후 대기시간을 일정하게 맞춰야 합니다.

프로브 위치가 4단자 측정값에 미치는 영향

4단자법에서는 시험 전류를 보내는 두 선과 전압을 읽는 두 선을 따로 씁니다. 전류 회로와 전압 검출 회로가 분리되기 때문에 리드선과 접촉 저항이 표시값에 더해지는 영향을 줄일 수 있습니다. 다만 프로브 위치가 움직이면 전압을 읽는 구간과 버스바 안의 전류 경로도 함께 달라질 수 있습니다.

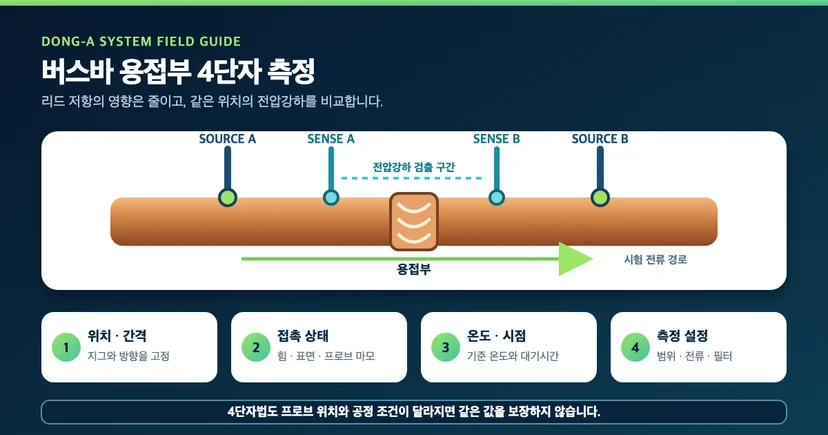

전류용 SOURCE 프로브는 바깥쪽에, 전압용 SENSE 프로브는 비교할 구간 가까이에 놓습니다. 용접부 양쪽에서 이 순서와 간격, 방향을 고정하고 표면을 누르는 힘도 같게 맞추세요. 산화물이나 오염이 남아 있거나 프로브 팁이 닳으면 네 선을 연결해도 값이 흔들릴 수 있습니다.

위치·간격·접촉력·온도·측정 시점이 같아야 저항값 변화와 용접 공정 변화를 제대로 비교할 수 있습니다.

버스바 저항과 셀 내부저항은 어떻게 다를까?

두 장비가 같은 배터리 공정에 등장해도 확인하는 대상은 다릅니다. 버스바 용접부와 접속부에서는 보통 DC 저저항계로 도체 경로의 저항을 봅니다. 전압이 있는 배터리 셀의 내부저항은 그 용도에 맞는 AC 배터리 테스터로 측정합니다.

HIOKI 안내에 따르면 일반 DC 저항계는 기전력이 있는 배터리를 측정하는 장비가 아닙니다. 셀이나 모듈에 조립된 버스바에 전압이 존재한다면 모델명만 보고 연결 여부를 정할 수 없습니다. 피시험물의 전압과 에너지 상태를 파악한 뒤 절연·방전 절차와 장비 허용 입력을 제조사 설명서, 사업장 안전절차와 대조하세요.

충전되거나 활선 상태인 배터리 모듈에 일반 저저항계를 임의로 연결하면 안 됩니다. 아래 내용은 안전하게 분리됐거나 이 검사에 맞게 설계된 피시험물과 지그를 전제로 합니다.

HIOKI 3541과 MEGGER DLRO의 적용 조건

생산설비와 연결해 같은 제품을 빠르게 반복 판정하는 작업에는 HIOKI 3541을 먼저 검토할 수 있습니다. 장비를 들고 이동해야 하거나 최대 10A 시험 전류가 필요하다면 MEGGER DLRO 계열도 비교 대상입니다. 시험 전류는 크기만 보고 정하지 말고 적용 기준, 예상 저항과 발열 가능성에 맞추세요.

표의 수치만으로 모델을 정하지 말고 실제 사용 조건과 제공 구성을 대조하세요. 생산라인 판정 기능이 필요하다면 HIOKI 3541 렌탈 가이드를 먼저 볼 수 있습니다. 휴대성이나 시험 전류가 선택을 가른다면 저저항 측정기 렌탈 비교 가이드에서 모델별 차이를 확인해 보세요.

교정성적서에서 대조할 범위·교정점·불확도

저저항계 교정은 기준 저항을 연결했을 때 계측기가 어떤 값을 표시하는지 확인하는 절차입니다. 성적서를 받으면 장비명과 모델·식별정보가 실제 기기와 같은지 먼저 보세요. 검사에 쓰는 μΩ 또는 mΩ 구간이 교정 범위와 교정점에 들어 있는지도 대조해야 합니다.

측정 결과에는 시험 전류뿐 아니라 리드·프로브·전환 릴레이·지그도 영향을 줄 수 있습니다. 그래서 성적서에서 본체와 함께 확인한 구성이 어디까지인지 따로 봐야 합니다. 결과값 옆의 측정불확도는 교정 결과에 어느 정도의 불확실성이 남는지를 나타냅니다. 이 값도 공정 허용범위와 함께 검토하세요. 항목별 읽는 법은 교정 성적서 해독 가이드에서 확인할 수 있습니다.

(주)동아시스템의 교정 인정범위에는 저항 측정기·고저항 측정기 등(40214)이 포함돼 있습니다. 다만 이 항목만 보고 모든 μΩ 범위와 시험 전류가 해당한다고 볼 수는 없습니다. 의뢰할 모델의 DC 저항 기능, 교정점, 리드·지그 포함 여부와 요구 불확도를 상담할 때 함께 확인해 주세요.

교정성적서는 저저항계의 표시 성능을 확인하는 자료이며, 버스바 용접부의 기계적 강도나 공정 합격을 대신 판정하지 않습니다.

견적 전에 정리할 측정 조건과 일정

장비 모델을 고르기 전에 피시험물의 상태와 측정 조건부터 한 장에 정리해 두세요. 생산라인에 고정해 반복 판정할지, 단기 원인 분석을 위해 현장에서 이동하며 쓸지에 따라 장비 형태가 달라집니다. 이 용도가 정해져야 프로브·지그·기록 방식도 알맞게 좁힐 수 있습니다.

견적요청 페이지의 ‘내용’란에는 다음 조건을 적어 주세요.

• 검사할 부품과 현재 조립 상태, 안전하게 분리된 시편인지

• 예상 저항 구간과 공정 기준에서 정한 판정값

• 적용할 시험 전류, 반복 횟수와 필요한 측정 속도

• SOURCE·SENSE 프로브 형태, 고정 지그와 측정 위치

• 기준 온도, 용접 뒤 대기시간과 온도 기록 방법

• 수동 측정인지 자동 판정·통신·데이터 저장이 필요한지

• 장비가 필요한 날짜와 수량, 교정성적서 제출 조건

조건이 아직 모두 정해지지 않았다면 현재 검사 기준서와 기존 측정 기록부터 보내 주세요. 이미 정한 조건과 추가로 정할 항목을 나누어 전달하면 장비 선정, 렌탈 일정과 교정 범위를 함께 검토하기가 한결 수월합니다.

(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담

(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.

이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.

(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
