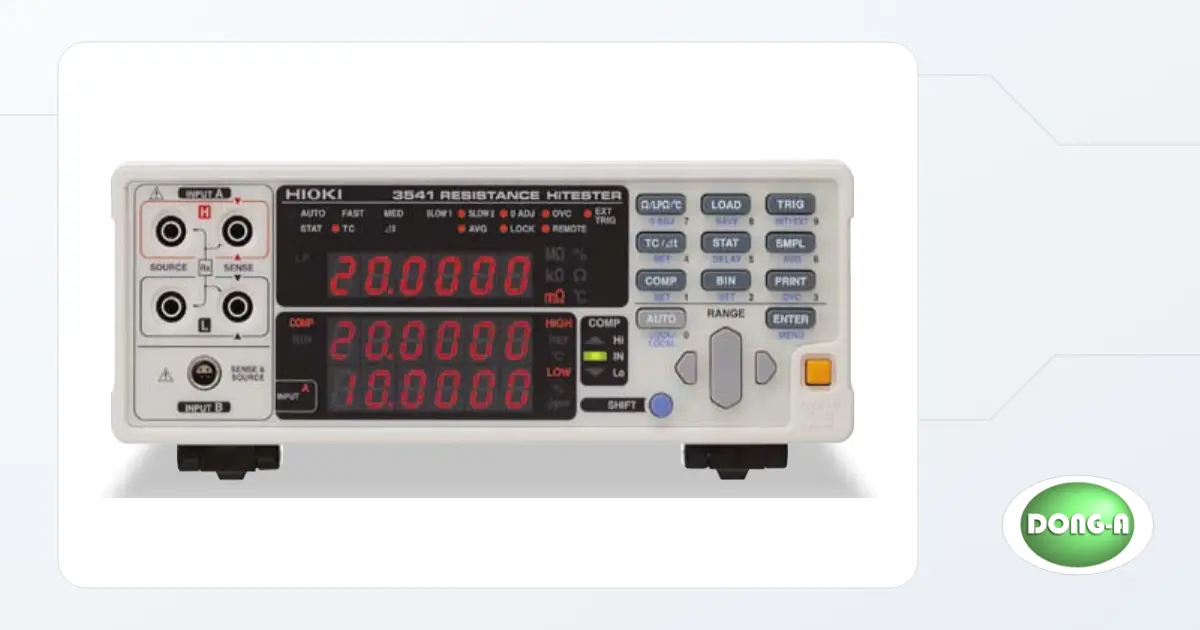

HIOKI 3541 렌탈 가이드: 아주 낮은 저항 측정과 자동 판정
HIOKI 3541 렌탈은 스위치 접점, 릴레이, 커넥터, 모터 코일처럼 전기가 잘 통하는 부분의 아주 작은 저항을 반복해서 검사할 때 살펴볼 수 있습니다. 측정 범위는 0.1μΩ부터 110MΩ입니다. 0.1μΩ은 1Ω의 1,000만분의 1이며, 장비는 빠른 측정과 자동 합격 판정, 온도 보정, 측정선 접촉 불량 감지 기능을 지원합니다.
하지만 표시 범위가 넓다고 모든 시험에 맞는 것은 아닙니다. 시험 규정에서 장비가 10A의 전류를 흘리도록 정했다면, 10A용 저저항 측정기를 따로 비교해야 합니다.
핵심 사양을 쉬운 말로 보기
숫자가 실제 작업에서 무엇을 뜻하는지 표로 풀었습니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
측정 범위 | 0.1μΩ(20mΩ 범위)~110MΩ | 아주 작은 저항부터 큰 저항까지 범위를 바꿔 측정 | HIOKI 공식 카탈로그 |
표시 | 최대 200,000단계 | 작은 변화를 자세히 보여주지만 실제 측정 오차와는 구분 | HIOKI 공식 카탈로그 |
기본 정확도 | 일부 측정 범위에서 0.007% 수준 | 제품의 허용오차와 장비 사용 조건을 함께 비교 | HIOKI 공식 카탈로그 |
측정 속도 | 설정에 따라 최단 0.6ms 수준 | 0.0006초 단위의 빠른 공장 검사 후보 | HIOKI 공식 카탈로그 |
판정·통신 | 비교기, BIN, EXT I/O, GP-IB, RS-232C | 합격 여부와 결과 구간을 나누고 다른 설비·PC와 연결 | HIOKI 공식 카탈로그 |
보정·검출 | 온도 보정, OVC, 4선 접촉 이상 감지 | 온도와 아주 작은 불필요한 전압, 잘못된 선 연결의 영향 감소 | HIOKI 공식 카탈로그 |
측정선을 네 가닥 연결하는 이유
아주 낮은 저항에서는 측정선과 집게의 저항까지 결과에 섞일 수 있습니다. 3541은 두 선으로 전류를 보내고 나머지 두 선으로 전압을 읽는 4단자법을 사용해 이 영향을 줄입니다. 측정선 끝을 매번 같은 위치에 비슷한 힘으로 대고 금속 표면의 녹과 오염도 관리해야 결과가 일정해집니다.
HIOKI 카탈로그는 네 측정선이 제대로 닿았는지 검사하는 기능을 안내합니다. 합격·불합격 결과가 자꾸 바뀐다면 제품 문제로 단정하기 전에 측정선 접촉, 제품을 고정하는 틀의 마모, 측정 시작까지 기다리는 시간을 확인하세요.
아주 작은 불필요한 전압과 온도 변화 보정
OVC는 측정값에 섞인 아주 작은 불필요한 전압을 줄이는 기능입니다. 서로 다른 금속이 맞닿고 양쪽 온도가 다르면 작은 전압이 생길 수 있습니다. 이 전압이 μV(100만분의 1V) 수준이어도 아주 낮은 저항을 잴 때는 결과에 영향을 줍니다.
금속의 저항은 온도에 따라 달라집니다. 온도 보정은 현재 측정값을 정해 둔 기준 온도의 값으로 바꿔 비교할 때 씁니다. 온도 센서, 재료에 맞는 계산값, 기준 온도를 잘못 설정하면 보정 결과를 믿기 어렵습니다. 보고서에 장비가 바로 읽은 값과 온도를 보정한 값 중 무엇을 적을지도 미리 정하세요.
3540·DLRO 계열과 구분하는 기준
HIOKI 3541 렌탈은 제품을 빠르게 자동 판정하고 다른 설비와 연결해야 하는 공장 검사에 알맞은지 살펴볼 수 있습니다. HIOKI 3540 저저항 측정 가이드와는 필요한 측정 속도, 저장할 판정 수, 온도 센서와 PC 연결 방식을 비교하세요.
차단기 접점이나 버스바를 정해진 고전류로 시험해야 한다면 저저항 측정기 비교 가이드의 MEGGER DLRO10X·DLRO10HD 같은 10A 후보를 함께 봐야 합니다. 대상 저항 범위는 맞아도 시험 전류 요구가 다르면 대체할 수 없습니다.
구매와 렌탈의 판단 기준
측정 기능이 맞았다면 사용 기간과 설비 통합 범위로 도입 방식을 나눌 수 있습니다.
구매 | 렌탈 |
|---|---|
고정 생산 라인에 제품 고정 틀과 외부 제어선을 장기간 연결할 때 | 단기 검증, 보수 기간 또는 한시적 선별 작업일 때 |
동일 조건으로 매일 반복 측정하고 자체 유지관리할 때 | 레인지·리드·통신 조건을 작업마다 바꿔야 할 때 |
교정과 수리, 예비 장비 계획을 직접 운영할 때 | 초기 투자보다 사용 기간과 출고 구성을 우선할 때 |
전원이 켜진 회로에는 저항계를 연결하지 마세요. 모터·변압기 코일은 측정이 끝나도 전기가 남을 수 있으므로 제조사 절차에 따라 방전을 마친 뒤 측정선을 빼야 합니다. 3541의 허용 입력과 단자 정격, 외부 제어 배선은 사용 설명서와 실제 장비 명판으로 확인하세요.
문의 전에 확인할 출고 조건
HIOKI 3541 렌탈 상담에는 다음 정보가 필요합니다.
대상 부품과 예상 저항 범위
요구 정확도와 시험 전류
일반 금속 접점인지, 측정 뒤 전기가 남을 수 있는 모터·변압기 코일인지
수동 측정인지 자동 비교 판정인지
필요한 측정선·제품 고정 틀·온도 센서·PC 연결 방식
일정과 교정 성적서 조건
(주)동아시스템의 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기의 선정, 렌탈 출고 조건, 교정 요구사항을 잇는 원스톱 상담을 운영합니다. HIOKI 3541 렌탈을 문의할 때 범위, 시험 전류, 대상 종류, 판정·통신 요구와 일정을 알려주시면 확인 가능한 장비와 구성 범위를 안내합니다.
실제 공급 가능 여부와 프로브·센서 구성, 교정 상태는 문의 시점에 확인합니다.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
