절연저항계 렌탈 선택법: 50V 회로부터 10kV 설비까지
절연저항계 렌탈은 시험전압이 높을수록 좋은 것은 아닙니다. 절연저항은 전기가 원하지 않는 곳으로 새지 않도록 막는 정도를 나타냅니다. 전자회로와 제어 케이블에는 낮은 시험전압이 필요할 수 있습니다. 모터·발전기, 긴 케이블과 변압기처럼 전기를 저장하는 성질이 큰 설비는 5kV·10kV 시험을 마친 뒤 전하가 빠지는 시간도 고려해야 합니다.
먼저 설비 제작사의 지침과 시험 규격에서 시험전압·합격 기준·시험 시간·온도 조건을 확인한 뒤 모델을 고르세요.

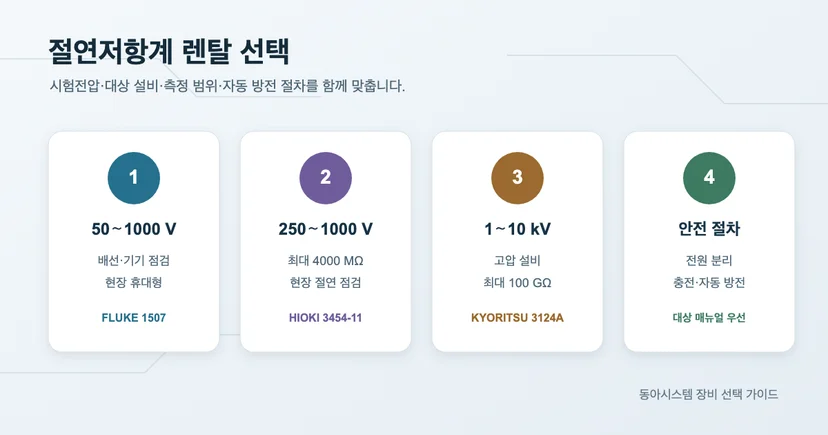

설비에 맞는 시험전압 고르기
저압과 고압 장비의 쓰임을 한눈에 구분한 뒤 세부 범위를 살펴보겠습니다.
대상 예시 | 확인할 시험전압 | 후보 계열 | 함께 볼 조건 |
|---|---|---|---|
전자·통신 회로 | 50V·100V 저압 | FLUKE 1507, HIOKI IR405x | 민감 부품 분리와 허용 시험전압 |
저압 배선·모터 | 250V·500V·1000V | FLUKE 1507·1520, HIOKI 3454 | 판정 기준과 자동 방전 |
중전압 케이블·모터·발전기 | 2.5kV·5kV | MEGGER BM11D 등 | PI·DAR, 새는 전류와 방전 시간 |
고전압 설비 | 최대 10kV | KYORITSU 3124A | 설비가 견디는 전압과 승인된 작업 절차 |
시험전압은 대상보다 높게 걸수록 좋은 값이 아닙니다. 잘못된 전압은 민감한 전자부품이나 서지 보호 소자를 손상시킬 수 있습니다. 회로에 연결된 장치를 분리해야 하는지부터 확인하세요.
1분 측정값과 PI·DAR를 읽는 법
절연저항은 시험을 시작한 직후와 1분 뒤의 값이 다를 수 있습니다. 절연재가 전기를 받아들이는 동안 흐르는 전류와 밖으로 새는 전류가 시간에 따라 달라지기 때문입니다. PI는 보통 10분 측정값을 1분 측정값으로 나눈 비율입니다. DAR은 제조사나 시험 절차에서 정한 두 시점의 측정값을 비교한 비율입니다.
PI·DAR의 판단 기준은 설비 종류와 절연 재료, 온도, 오염 상태에 따라 달라집니다. 한 번 나온 숫자만 보기보다 같은 조건에서 측정한 이전 결과와 비교하는 편이 좋습니다. 나중에도 같은 조건으로 비교할 수 있도록 온도와 습도, 시험전압, 시간을 함께 기록하세요.

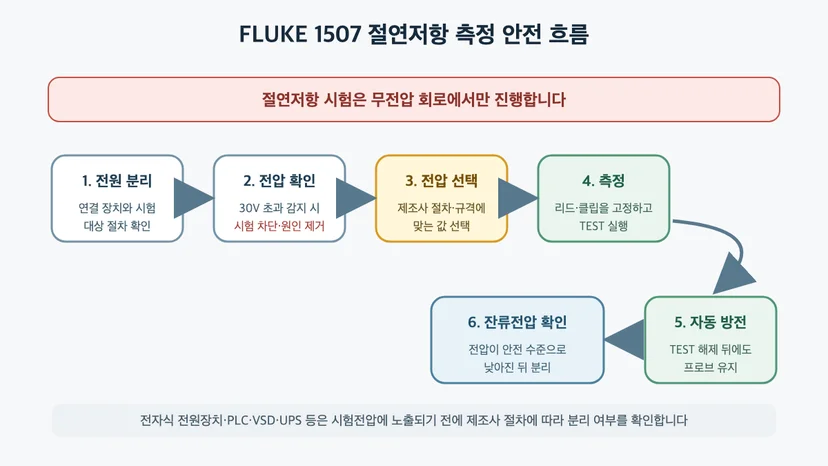

측정 후 방전이 필요한 이유
긴 케이블이나 모터·변압기의 코일은 시험 중 전기를 저장할 수 있습니다. 시험 버튼을 놓았다고 바로 안전해지는 것은 아닙니다. 장비의 자동 방전 표시를 확인하세요. 작업 절차에서 별도 방전을 요구한다면 승인된 방법으로 남은 전기를 빼야 합니다.
회로를 완전히 차단하고 무전압을 확인한 뒤 시험하며, 측정이 끝난 뒤에도 잔류 전압이 안전 수준으로 내려간 것을 확인하기 전에는 리드와 단자를 만지지 않습니다.
시험전압별 모델 비교
앞의 안전 조건과 시험 목적을 실제 모델 후보에 대입하면 다음과 같습니다.
제조사 | 모델 | 공개된 범위 또는 성격 | 먼저 확인할 조건 |
|---|---|---|---|
HIOKI | IR4051·IR4051-10·IR4052 | 5가지 시험 범위를 가진 디지털 절연저항계 계열 | 세부 형명, 무선 연결·자동 합격 판정 기능 |
HIOKI | 3454-11 | 고전압 절연저항계 계열 | 필요한 시험전압과 측정 상한 |
FLUKE | 1507 | 50·100·250·500·1000V, 최대 10GΩ 구성 | 저압 회로와 멀리서 시험하는 측정선 구성 |
FLUKE | 1520 | 250·500·1000V, 최대 4000MΩ 구성 | 구형 모델의 상태와 필요한 기능 |
KYORITSU | 3124A | 최대 10kV | 고전압 설비 절차와 리드 구성 |
MEGGER | BM11D | 5kV, 디지털 500GΩ·아날로그 1TΩ 구성 | PI·DAR 필요 여부와 배터리 상태 |
FLUKE 1507 시험전압 선택 가이드, HIOKI 3454-11 안내, KYORITSU 3124A 안내에서 개별 모델을 더 확인할 수 있습니다.
렌탈 문의 전 안전·기록 체크리스트
절연저항계 렌탈 문의에는 다음 정보를 준비하세요.
대상 설비와 정격 전압
적용 규격과 요구 시험전압
예상 절연저항과 측정 상한
1분값, PI·DAR와 새는 전류의 기록 여부
전기를 저장하는 성질, 방전 절차와 작업 구역
필요한 측정선과 표면 누설을 제외하는 가드 단자, 사용 일정
고전압 모델을 빌리기 전에 시험전압이 아니라 설비가 허용하는 전압을 먼저 확정하는 것이 핵심입니다.
(주)동아시스템의 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기의 선정, 렌탈 출고 조건, 교정 요구사항을 잇는 원스톱 상담을 운영합니다. 절연저항계 렌탈을 문의할 때 대상 정격과 시험전압, 기록 방식, 리드, 일정과 성적서 조건을 알려주시면 확인 가능한 후보를 안내합니다.
실제 공급 가능 모델과 구성품, 교정 상태는 문의 시점에 확인합니다.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
