MEGGER MIT1020/2 렌탈: 10kV 절연저항계의 시험전압·PI·방전 조건
MEGGER MIT1020/2 렌탈을 준비하신다면 대상 설비의 시험전압과 필요한 시험 방식을 먼저 정해 주세요. MIT1020/2는 최대 10kV의 시험전압과 최대 35TΩ 측정 능력을 갖춘 절연저항계입니다. 장비가 낼 수 있는 최대 전압을 모든 설비에 적용하는 것은 아니므로, 대상 설비의 제조사 지침과 시험 절차를 먼저 대조해야 합니다.[1]
정기 정지 기간에 여러 설비를 점검하신다면 필요한 전압뿐 아니라 측정 시간과 결과 기록 방식도 함께 적어 두시면 좋습니다. 같은 절연저항계라도 단일 저항값을 확인하는 작업과 시간에 따른 변화를 비교하는 작업은 준비할 조건도 달라집니다.
절연시험에 10kV 장비가 필요할까?
대상 설비의 승인된 시험 절차가 요구하는 전압과 측정 범위에 따라 결정해야 합니다. MIT1020/2의 최대 출력이 10kV라는 사실만으로 특정 설비에 10kV 시험이 적합하다고 판단할 수는 없습니다. 10kV는 10,000V이며, 필요한 전압과 절연저항 범위를 구분해서 장비를 선택하는 편이 좋습니다.[1]
절연저항은 전기가 흐르지 않아야 할 경로의 절연 상태를 저항으로 확인하는 값입니다. TΩ는 매우 큰 저항을 나타내는 단위로, 1TΩ는 1조Ω입니다. 사양의 최대 35TΩ는 측정 능력에 관한 설명이며, 모든 전압과 환경에서 같은 정확도를 뜻하지 않습니다.[1]
설비별 요구 시험전압·시간·판정 기준을 먼저 정리하면 렌탈 장비의 범위와 기능을 필요한 만큼 비교할 수 있습니다. 낮은 전압 구간까지 함께 검토하신다면 절연저항계 렌탈 선택 가이드를 참고해 보세요.
MIT1020/2의 범위와 시간에 따른 시험 기능
MEGGER MIT1020/2 렌탈에서 확인할 기능은 시험 목적에 따라 달라집니다. 제조사 사용 설명서는 일반 절연저항 시험 외에도 PI, 단계전압, DD 시험과 기록 기능을 안내합니다.[1]
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
시험전압 | 최대 10kV | 대상 설비의 요구 전압과 대조 | [1] |
저항 측정 능력 | 최대 35TΩ | 필요한 범위와 전압별 조건 확인 | [1] |
PI | 10분 저항을 1분 저항으로 나눈 분극지수 | 시간 경과에 따른 저항 변화를 비교 | [1] |
시험 기능 | IR·PI·SV·DD, 타이머 조건에 따른 DAR | 수행할 시험명과 시간 조건을 사전 합의 | [1] |
결과 기록 | 저장·조회, USB 또는 RS232 통신 | 필요한 파일과 PC 연결 조건 확인 | [1] |
PI는 절연저항이 시간에 따라 달라지는 양상을 비율로 보는 지표입니다. DAR도 서로 다른 두 시점의 저항비를 사용하며, 해당 설명서는 T1·T2 타이머 설정에 따른 계산을 안내합니다. SV는 시험전압을 단계적으로 바꾸는 시험이고, DD는 방전 특성을 이용하는 시험입니다. 각 지표의 합격값을 모든 설비에 동일하게 적용해서는 안 됩니다.[1]
모델명은 MIT1020/2입니다. 다른 세대 제품이나 MIT1025 계열의 기능을 이 모델의 기능으로 바꾸어 적지 않도록, 장비 명판과 설명서 모델명을 함께 확인해 주세요.

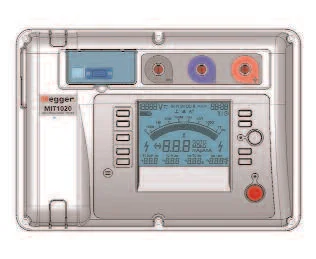

MIT1020/2 제조사 사용 설명서 6쪽의 본체 그림입니다. 단자와 조작부 식별용이며 실제 출고 장비 상태를 보여주는 사진은 아닙니다.
고전압 연결 전 격리와 시험 후 방전
절연시험 연결 전에는 대상 회로를 차단·무전압·격리 상태로 만들고 안전을 확인해야 합니다. 시험 중 연결부에 손을 대지 않으며, 시험이 끝난 뒤에도 용량성 회로는 리드를 분리하기 전에 완전히 방전해야 합니다. Megger 설명서는 자동 방전과 전압 표시를 정상적인 안전 작업 절차를 대신하는 기능으로 보지 않도록 명시합니다.[1]
용량성 회로는 전하가 남을 수 있는 회로입니다. 표시된 저항값을 확인했다고 해서 즉시 접촉하거나 리드를 떼어도 된다는 의미는 아닙니다. 방전 이후의 처리까지 해당 설비의 절차와 제조사 지침에 따라 수행해야 합니다.[1]
MEGGER MIT1020/2 렌탈 문의에는 리드 길이와 접속 위치도 포함해 주세요. 고전압 리드의 정격과 상태, 시험 구간의 격리 조건을 확인해야 실제 투입에 맞는 구성을 검토할 수 있습니다. 현장 작업은 자격과 교육을 갖춘 담당자가 승인된 절차로 수행하는 것을 전제로 합니다.
시험 기록에 함께 남길 전압과 시간
결과표에는 저항값만 적기보다 시험 대상, 인가 전압, 측정 시간과 시험 방식을 함께 기록하는 편이 좋습니다. PI나 DAR를 비교할 때에는 어떤 시간 조건을 썼는지 남겨야 이전 결과와 비교할 근거가 생깁니다.[1]
PC로 자료를 가져가야 한다면 케이블, 연결 방식과 사용하는 소프트웨어 환경을 반입 전에 확인해 보세요. USB 단자가 있다는 사실만으로 현재 사용하는 PC에서 원하는 형식으로 바로 저장된다고 가정하지 않는 편이 좋습니다. MEGGER MIT1020/2 렌탈 상담 때 필요한 결과물 예시를 알려주시면 확인할 조건을 구체화할 수 있습니다.
정지점검 일정에 맞춘 구매·렌탈 선택
시험 주기와 사용 기간을 기준으로 구매와 렌탈을 비교하되, 리드와 기록 환경까지 함께 준비하는 편이 좋습니다.
구매 | 렌탈 |
|---|---|
고전압 절연시험이 반복되면 동일 장비의 설정과 이력을 관리하기 편리함 | 정해진 정지점검 기간에 필요한 전압·기능의 장비를 검토 |
리드 보관, 배터리·교정과 기록 환경을 직접 관리 | 사용 기간, 시험 리드, 성적서와 데이터 회수 조건을 출고 전에 확인 |
시험 시간만으로 사용 기간을 정하기보다 설비 격리, 연결 준비와 방전, 결과 확인까지 고려해 보세요. 필요한 교정 성적서의 항목과 범위도 계약 전에 확인하면 준비 과정의 누락을 줄일 수 있습니다.
렌탈 상담용 시험 조건 정리
대상 설비, 요구 시험전압, IR·PI 등 필요한 시험명, 측정 시간, 리드 길이, 사용 일정을 알려주세요. 시험 절차서에 적힌 요구 조건이 있으면 모델의 적합성을 검토하기가 수월합니다.
MIT1020/2 제품 페이지에서 모델을 확인할 수 있습니다. 실제 대여 구성과 공급 일정은 문의 시점에 확인해 주세요.
