PDK PDR1000 렌탈 전 0~100 kPa·정확도·압력 종류 확인법
PDK PDR1000 렌탈 문의에서 0~100 kPa, 0.025%라는 숫자만 확인하면 범위가 맞아도 다른 압력계를 고를 수 있습니다. PDR1000은 게이지압, 절대압, 연성압, 차압 변형을 포함하는 시리즈입니다. 0~100 kPa라는 범위만으로 압력 종류를 확정할 수 없으므로 전체 형식과 명판, 교정 성적서를 함께 봐야 합니다.
측정 매체와 포트도 같은 순서로 확인합니다. 기체인지 액체인지, 기준압이 대기인지 절대진공인지, 연결 나사가 PT·PF·NPT 중 무엇인지 정한 뒤 필요한 정확도 정의와 과압 한계를 대조하세요. 형식코드가 빠진 PDR1000이라는 모델명만으로는 이 조건을 결정할 수 없습니다.
0~100 kPa면 어떤 압력 종류일까?
0~100 kPa 범위는 게이지압이나 절대압에 모두 쓰일 수 있습니다. 게이지압은 대기압을 기준으로 0을 잡고, 절대압은 절대진공을 기준으로 합니다. 같은 압력원에 연결해도 두 방식의 표시값은 대기압만큼 달라질 수 있습니다. 차압은 두 포트의 차이를 재며 연결 구조도 다릅니다.
먼저 작업 절차서나 대상 센서 명판에서 G, A, C, D 등 압력 종류를 식별하세요. 0점에서 시작한다는 이유만으로 게이지압이라고 추정하면 안 됩니다. 교정 성적서의 측정량과 단위, 압력 모드도 문의 대상과 일치해야 합니다.
0.025% 표기는 어떻게 읽어야 할까?
문의 기준에 적힌 0.025%는 숫자만으로 허용오차를 확정할 수 없습니다. % F.S.인지 % of reading인지, 비직선성·히스테리시스·반복성과 온도 영향이 포함되는지에 따라 의미가 달라집니다. PDK의 최신 카탈로그는 형식에 따라 0.02% F.S., 0.035% F.S., 0.05% F.S. 등 여러 정확도 구성을 제시하므로, 0.025%로 표기된 개별 장비는 명판과 해당 교정 문서에서 기준을 확인해야 합니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
문의 대상 범위 | 0～100 kPa | 압력 종류와 양·음압 구간을 별도로 확인 | 문의 사양·[1] |
문의 대상 정확도 표기 | 0.025% | F.S./reading 정의와 개별 문서 대조 | 문의 사양·[1][2] |
시리즈 압력 범위 | -100 kPa～500 MPa 구성 | PDR1000 이름만으로 범위를 확정하지 않음 | [1][2] |
전원 | AA 알카라인 배터리 3개, 외부전원 옵션 | 사용 시간과 후면 옵션 포트 확인 | [2] |
일반 압력 포트 | NPT 1/4, PF 1/4, PT 1/4 구성 | 현장 피팅·실링 방식과 일치 여부 확인 | [1][2] |
정확도 숫자를 계산하기 전에 압력 종류, 전체 형식, 정확도 정의와 교정 성적서 범위를 먼저 일치시키는 것이 안전합니다.
매체와 압력 포트는 무엇을 확인할까?
공식 카탈로그는 압력 범위와 형식에 따라 허용 매체를 기체 또는 기체·액체로 구분합니다. 낮은 압력 일부 형식은 비부식성 기체 전용입니다. 액체를 연결하려면 대상 변형의 접액 재질과 허용 매체를 확인하고, 오염이나 잔류 유체가 공정에 미치는 영향도 살펴야 합니다.
일반형 포트는 NPT 1/4, PF 1/4, PT 1/4 구성이 있습니다. 나사 지름이 비슷해 보여도 테이퍼와 평행 나사, 실링 위치가 다르므로 억지로 체결하지 마세요. 어댑터·호스·씰의 압력 정격은 게이지와 압력원 중 높은 쪽을 견뎌야 하며, 누설 시험 절차도 함께 준비합니다.

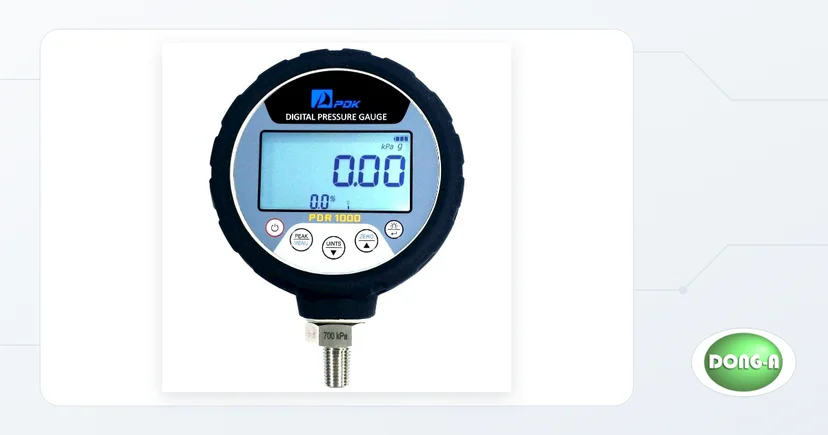

대표 이미지는 PDR1000 시리즈의 외관을 보여주지만 하단 범위판에는 700 kPa가 적혀 있습니다. 0~100 kPa 변형의 실물 사진으로 해석하지 말고, 출고 시 본체 하단 범위판과 명판을 다시 확인해야 합니다.
영점과 과압은 어떤 순서로 관리할까?
압력 연결 전에는 시스템을 안전하게 대기압 또는 지정 기준 상태로 만들고 영점을 확인합니다. 절대압 형식은 대기 개방 상태가 0이 아니므로 게이지압과 같은 방식으로 ZERO를 누르면 안 됩니다. 압력을 올릴 때는 목표점까지 한 번에 가기보다 누설과 연결 상태를 낮은 압력에서 먼저 확인하고 단계적으로 접근합니다.
과압 허용치는 범위와 압력 종류마다 다릅니다. 게이지 표시가 최대범위 안에 있다는 이유로 펌프나 공정의 순간 압력이 안전하다고 판단할 수 없습니다. 밸브 조작, 압력원 용량, 릴리프 장치, 호스와 어댑터 정격을 묶어서 검토하세요. 측정 후에는 압력을 완전히 배출한 뒤 연결을 풉니다.
기록에는 전체 형식, 압력 종류, 단위, 기준압, 상승·하강 방향, 측정점, 주변 온도와 사용 매체를 남깁니다. 현장 기준기처럼 쓰려면 개별 장비의 교정 성적서에서 해당 압력 모드와 범위, 불확도를 확인해야 합니다.
구매·렌탈 선택 기준
정기적으로 같은 압력 종류와 포트에서 반복 사용하고 오염 관리, 배터리·통신·교정 주기를 자체 운영한다면 구매가 맞을 수 있습니다. 일시적인 압력계 비교, 셧다운 점검, 현장 교정처럼 기간이 정해졌다면 형식과 피팅을 지정해 PDK PDR1000 렌탈을 검토할 수 있습니다.
구매 | 렌탈 |
|---|---|
동일 공정에서 압력 종류·매체·포트가 고정되고 교정 주기를 직접 관리할 때 | 단기 작업에 필요한 범위·형식·피팅·교정 문서를 묶어 확인할 때 |
PDR1000을 핸드펌프나 압력 비교기와 조합하면 현장 기준 표시계로 활용할 수 있습니다. 다만 게이지만 빌리면 압력이 자동으로 발생하는 것은 아닙니다. 압력원, 미세조정 장치, 배출 밸브, 호스와 어댑터를 별도 구성해야 합니다.
현장 투입 전 체크리스트
PDK PDR1000 렌탈 문의 전에 아래 질문에 답해 주세요.
게이지압·절대압·연성압·차압 중 무엇을 측정하나요?
범위는 0~100 kPa가 맞으며 음압 구간이 필요한가요?
0.025%의 정의와 요구 불확도는 어떤 문서로 확인하나요?
사용 매체는 기체인가요, 액체인가요?
현장 포트와 필요한 어댑터·호스의 규격은 무엇인가요?
핸드펌프·비교기·전원·통신 옵션이 필요한가요?
필요한 교정 성적서 범위와 사용 일정은 어떻게 되나요?
개별 장비의 전체 형식, 범위판, 허용 매체, 포트, 구성품, 점검·교정 상태와 실제 대여 가능 여부는 문의 시점에 확인해 주세요.
