전자제품 양산검사 전압이 다르다면? 멀티미터 교정과 전원 점검
전자제품·전장품 양산검사에서 전원공급기 표시값과 멀티미터 전압이 다르면 측정 위치와 부하 조건부터 맞춰야 합니다. 그다음 실제 사용하는 전압 범위에서 두 장비의 오차를 확인합니다. 멀티미터 교정으로 기기 오차를 확인하되, 전원공급기와 배선 조건도 함께 살펴야 원인을 좁힐 수 있습니다.
검사 담당자에게는 제품의 합격·불합격을 판단할 근거가 필요합니다. 어느 지점에서 어떤 상태의 제품을 측정했는지 정리하면, 배선과 검사 조건을 손볼지 장비의 교정 상태를 확인할지 판단하기가 쉬워집니다.
전원공급기와 멀티미터의 전압은 왜 다를까?

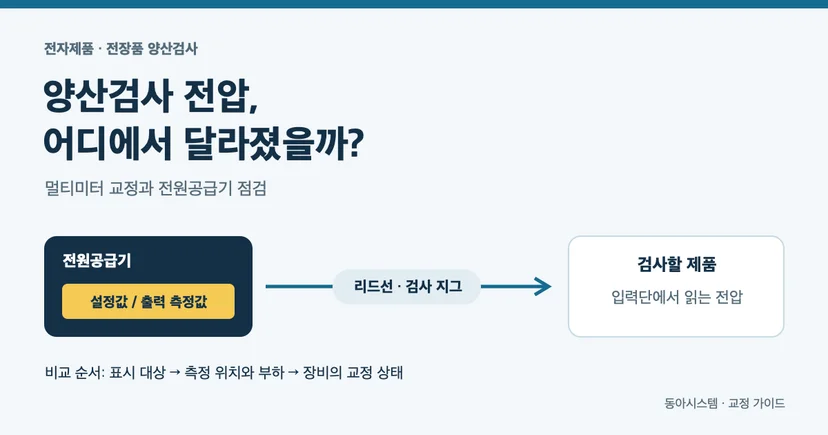

전원공급기의 표시 대상과 멀티미터의 측정 지점이 다르면 값도 달라질 수 있습니다. Fluke PM28xx 계열처럼 설정 전압(VSET)과 운전 중 실제 출력 전압을 구분해 보여 주는 모델도 있습니다. 사용하는 전원공급기의 화면이 어느 값을 표시하는지 설명서에서 먼저 확인하세요. Fluke PM28xx 프로그래머블 전원공급기 매뉴얼
전원 출력단과 제품 입력단 사이에는 리드선, 커넥터, 검사 지그가 놓입니다. 부하 전류가 흐르면 이 경로의 저항 때문에 제품 입력단 전압이 낮아질 수 있습니다. 제품 쪽 전압을 감지해 배선 손실을 보정하는 기능이 원격 센싱입니다. Fluke PM28xx 매뉴얼은 부하 리드의 전압강하와 원격 센싱의 보상 범위를 따로 제시합니다. 지원 여부와 허용 전압강하는 모델마다 다르므로 제품 입력단에서 다시 측정해 비교하세요. Fluke PM28xx 원격 센싱 사양
제품이 동작할 때 전류 요구량이 늘어 전원공급기가 정전류(CC) 모드로 전환되는지도 살펴야 합니다. CC 모드에서는 부하 전류를 설정값에 맞추기 위해 실제 출력 전압이 낮아질 수 있습니다. 설정 전압만 보지 말고 정전압(CV)·정전류(CC) 표시와 실제 출력 전압을 함께 기록하세요. Fluke PM28xx 정전압·정전류 동작 설명
양산검사 전압 비교 전 확인할 네 가지

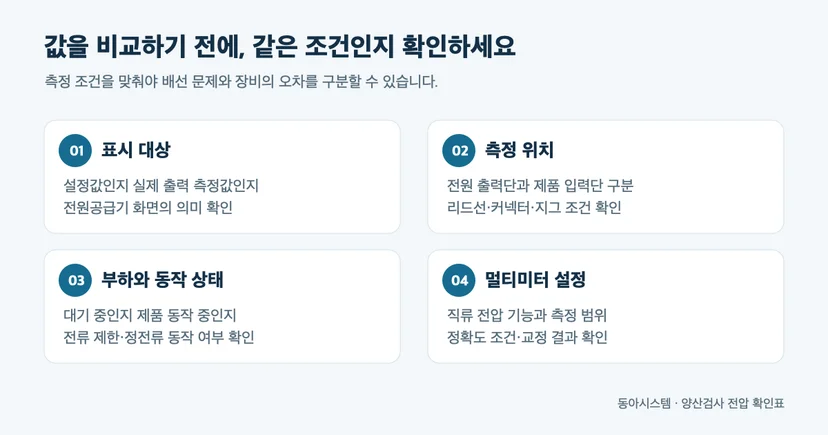

두 값을 비교할 때는 표시 대상 → 측정 위치 → 제품 동작 상태 → 멀티미터 설정 순서로 조건을 맞춥니다. 제품이 대기 중일 때와 실제로 동작할 때의 값을 섞어 비교하지 않도록 기록도 함께 남깁니다.
확인 항목 | 기록할 내용 | 확인하는 이유 |
|---|---|---|
표시 대상 | 설정 전압인지 실제 출력 측정값인지 | 설정값과 측정값을 구분 |
측정 위치 | 전원 출력단 또는 제품 입력단, 사용한 리드선·지그 | 배선 경로의 전압강하와 기기 오차를 구분 |
제품 동작 상태 | 대기·동작 상태, 전류 제한과 정전류 동작 여부 | 부하 변화에 따른 출력 변화를 확인 |
멀티미터 설정 | 직류 전압 기능, 측정 범위, 사용 환경 | 해당 기능·범위의 정확도 조건으로 비교 |
위 표는 Fluke의 전원 동작 설명과 멀티미터 사양 안내를 양산검사 업무에 맞춰 정리했습니다. Fluke 설명에 따르면 정확도는 정해진 조건에서 측정값이 실제값에 얼마나 가까운지를 뜻합니다. 범위와 분해능도 함께 봐야 합니다. Fluke 멀티미터 정확도·정밀도 안내 실제 허용 오차는 사용하는 모델의 기능·범위·온도 사양표에서 확인하세요. Fluke 287/289 멀티미터 교정 매뉴얼
같은 지점과 조건에서도 차이가 남는다면 두 장비의 제조사 정확도 사양과 교정 결과를 비교할 차례입니다. 두 장비의 값이 다르다는 사실만으로 어느 쪽이 맞는지 결정할 수는 없습니다. 검사 기준에 비해 차이가 큰지 판단할 때는 각 장비의 오차와 측정불확도를 살펴봅니다. 측정불확도는 측정 결과에 남는 불확실성의 크기를 뜻합니다.
멀티미터 교정과 전원공급기 교정에서 확인할 것
교정 의뢰에는 장비의 최대 정격보다 실제 검사에 쓰는 기능과 범위를 함께 적는 것이 좋습니다. 멀티미터는 사용하는 직류 전압·전류 등의 측정 기능을, 전원공급기는 출력과 표시값 중 확인할 항목을 구체적으로 정리합니다.
예를 들어 24 V 전원을 사용하는 제품 검사라면 장비 모델과 함께 “직류 24 V 부근에서 사용”이라고 전달할 수 있습니다. 소비전류도 검사한다면 사용하는 전류 범위를 덧붙입니다. 이는 문의 내용을 설명하기 위한 예시이며, 실제 교정점과 범위는 장비 사양과 시험 요구사항을 보고 정합니다.
성적서에서는 교정 날짜와 함께 장비 모델·식별정보를 확인합니다. 필요한 기능·범위의 결과가 있는지, 고객사에 제출할 문서 조건을 충족하는지도 살펴봅니다. 제조사의 출하 확인 문서와 측정 데이터를 담은 교정성적서는 제공 내용이 다를 수 있습니다. 구매 단계에서 필요한 문서를 확인하는 편이 좋습니다. Fluke 교정 서비스별 문서 안내
교정성적서가 있다는 사실만으로 해당 양산검사의 합부 판정까지 보장되지는 않습니다. 성적서의 측정 결과를 제품 검사 기준과 함께 검토해야 합니다. 항목을 읽는 방법은 교정성적서 해독 가이드에서 이어서 확인할 수 있습니다.
동아시스템의 공개 교정 인정항목에는 디지털 멀티미터와 직류 전원공급기가 포함돼 있습니다. 실제 의뢰할 모델의 측정량·범위와 성적서 요구사항을 전달하면 해당 조건의 교정 가능 여부를 상담할 수 있습니다.
검사 장비와 성적서를 한 번에 준비하는 방법
양산검사용 전원공급기와 멀티미터를 구매하거나 단기 렌탈할 때는 사용할 전압·전류와 성적서 제출 조건을 함께 정리하는 편이 좋습니다. 장비를 받은 뒤 교정처를 따로 찾으면 모델과 사용 범위, 필요한 날짜를 다시 설명하고 장비 반출 일정도 맞춰야 할 수 있습니다.
동아시스템에서는 장비 선정·판매·렌탈·교정을 한 창구에서 상담할 수 있습니다. 라인 증설에 필요한 장비, 한 달만 사용할 시험 장비, 이미 보유한 장비의 교정 요청을 목적에 맞게 전달해 주세요. 직접 인정범위 밖의 항목이 함께 있다면 외부 기관 연계 가능 여부와 성적서 발행 조건도 상담 과정에서 확인합니다.
전원공급기의 전압·전류·전력 조건을 정할 때는 DC 전원공급기 선택 가이드를, 휴대형 멀티미터의 기능을 살펴볼 때는 HIOKI DT4256 소개를 참고할 수 있습니다. 실제 장비 구성과 공급 가능 여부, 교정 일정은 문의 시 확인합니다.

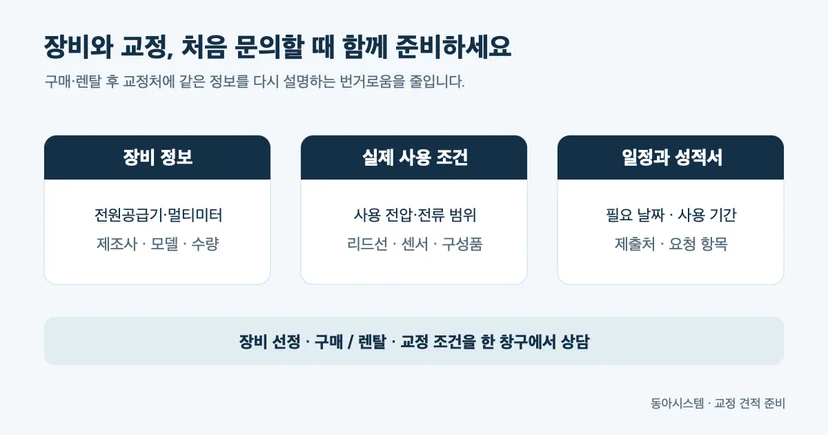

견적요청 페이지의 ‘내용’란에 아래 정보를 적어 주세요.
장비명·제조사·모델·수량
실제 사용하는 전압·전류 범위와 검사 목적
필요한 날짜와 성적서 제출 조건
구매·렌탈이 함께 필요하다면 사용 기간과 필요한 구성품
사용 범위를 아직 정하지 못했다면 모델명과 검사 업무부터 적어 주세요. 장비 목록이나 기존 성적서가 있으면 첨부해 상담에 필요한 정보를 함께 전달할 수 있습니다.
