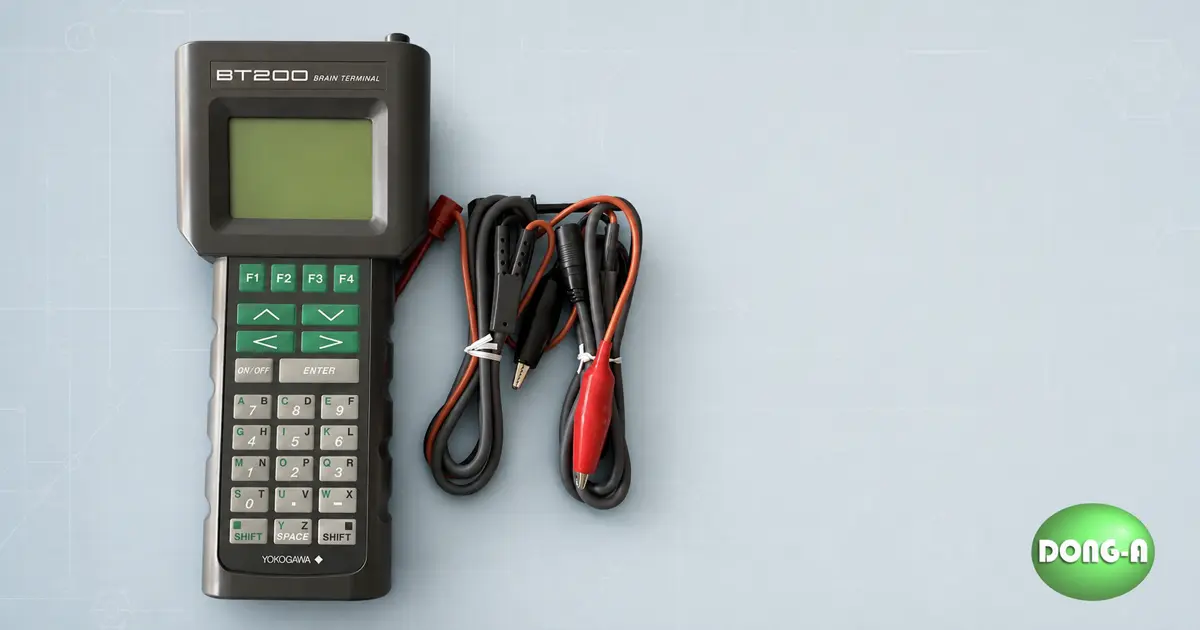

YOKOGAWA BT200 렌탈 가이드: BRAIN Terminal 기능·사양·연결 조건
YOKOGAWA BT200 렌탈 장비는 4–20mA 선로에 연결된 YOKOGAWA BRAIN 계기의 파라미터 설정과 감시에 쓰는 휴대형 터미널입니다. HART 커뮤니케이터가 아니므로 계기 명판이나 매뉴얼에서 BRAIN 지원 여부부터 확인해야 합니다.
YOKOGAWA BT200 렌탈 전에는 프린터가 없는 BT200-N00과 프린터형 BT200-P00을 구분하고 통신 케이블, 부하저항, 작업 온도, 개별 장비의 승인 상태를 함께 확인하세요. 모델명이 같아도 형식과 구성품이 다르면 현장 적용 범위가 달라질 수 있습니다.
BT200은 어떤 장비인가?
BT200은 YOKOGAWA의 BRAIN 프로토콜 장비와 통신하는 휴대형 BRAIN Terminal입니다. 태그 번호, 출력 모드, 범위 같은 파라미터를 설정·변경·표시하며 I/O 값과 자체 진단 결과도 확인합니다. 일정 전류 출력과 영점 조정 기능도 갖췄습니다.
4–20mA 전송선을 이용하지만 통신 방식은 BRAIN입니다. HART 장비와는 서로 대체할 수 없습니다. 프로토콜 차이가 궁금하면 BT200·Emerson 475·AMS Trex 선택 기준을 확인할 수 있습니다.
주요 기능과 적용 계기
공식 설명서의 적용 계기는 DPharp, ADMAG, YEWFLO, YTA 계열과 CENTUM용 신호 변환기입니다. 메뉴와 변경 항목은 연결한 계기에 따라 달라집니다.
여러 계기의 설정이 거의 같다면 한 계기의 설정 데이터를 BT200으로 일괄 업로드한 뒤 다른 계기로 다운로드할 수 있습니다. 다운로드는 같은 모델명의 BRAIN 계기에 한정되며 일부 신호 변환기에는 적용되지 않습니다. 보안 코드가 설정된 장비는 설정값을 바꿀 때 해당 코드를 입력해야 합니다.

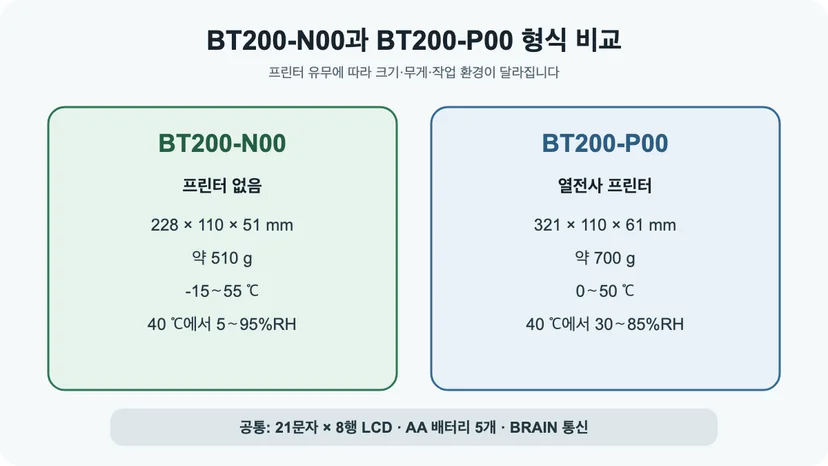

BT200-N00과 BT200-P00의 차이
두 형식은 프린터에서 가장 큰 차이가 납니다. BT200-N00은 프린터가 없는 기본형이고 BT200-P00은 열전사 프린터를 포함합니다. 프린터형은 측정 화면, 파라미터 목록과 설정 변경 데이터를 현장에서 출력할 수 있는 대신 크기와 무게가 늘어납니다.
항목 | BT200-N00 | BT200-P00 | 근거 |
|---|---|---|---|
프린터 | 없음 | 열전사 방식 | [2] |
크기 | 228×110×51mm | 321×110×61mm | [2] |
무게 | 약 510g | 약 700g | [2] |
작업 온도 | -15～55℃ | 0～50℃ | [2] |
작업 습도 | 40℃에서 5～95%RH, 결로 없음 | 40℃에서 30～85%RH, 결로 없음 | [2] |
공식 주요 사양
두 형식은 21문자×8행 LCD와 같은 기본 조작 체계를 사용합니다. 전원은 AA 1.5V 알카라인 배터리 5개 또는 AA 1.2V Ni-MH 배터리 5개입니다. 약 5분 동안 키 입력이 없으면 자동으로 전원이 꺼집니다.
항목 | 확인된 사양 | 현장 의미 | 근거 |
|---|---|---|---|
통신 방식 | YOKOGAWA 고유 프로토콜, 1200bps | BRAIN 지원 계기인지 확인 | [2] |
디스플레이 | LCD 21문자×8행 | 파라미터와 기능 메뉴 표시 | [2] |
전원 | AA 알카라인 또는 Ni-MH 배터리 5개 | 장시간 작업 전 배터리 종류와 잔량 확인 | [2] |
필드 계기 선로 길이 | 최대 2km, 0.75～1.25mm² 계장 케이블 | 케이블 규격과 전체 선로 조건을 함께 대조 | [2] |

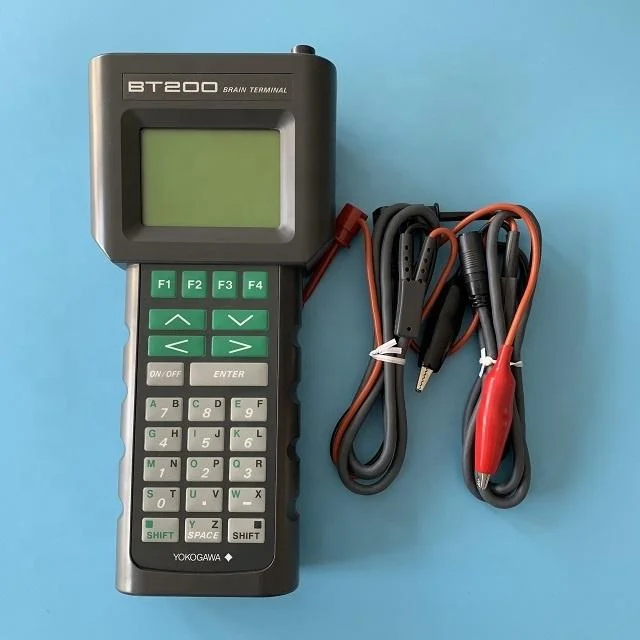

통신 케이블 | IC 클립, 악어 클립, 3핀·5핀 형식 | 연결 단자에 맞는 케이블 준비 | [2] |
4–20mA 선로에서 무엇을 확인해야 할까?

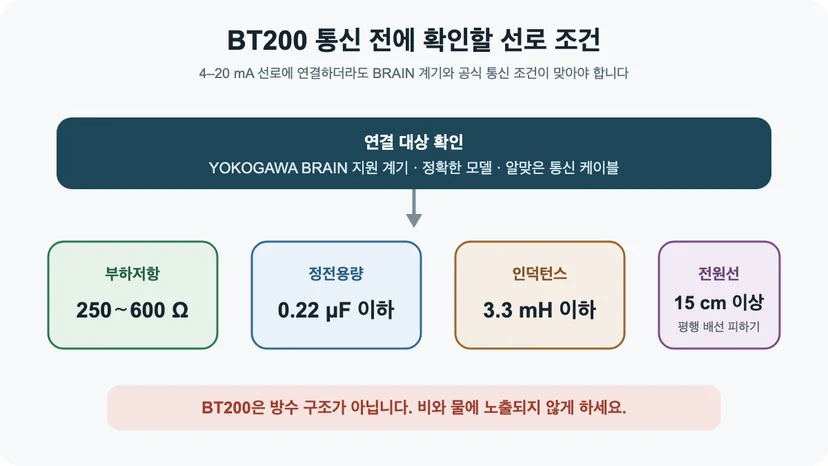

필드 계기 통신에는 부하저항 250～600Ω이 필요합니다. 공식 설명서는 선로 정전용량을 0.22μF 이하, 인덕턴스를 3.3mH 이하로 제한합니다. 전원선과는 15cm 이상 거리를 두고 평행 배선을 피해야 합니다.
통신 신호가 아날로그 출력에 겹쳐 전달되므로 상위 시스템에 미치는 영향도 살펴야 합니다. YOKOGAWA는 수신기에 약 0.1초의 저역통과필터를 설정하도록 권장합니다. 실제 적용 가능 여부는 연결된 시스템의 제조사 지침과 운전 조건을 먼저 확인하세요.
사용 환경과 안전 조건
BT200은 방수 구조가 아닙니다. 야외에서 비가 올 때는 물에 노출되지 않게 보호해야 합니다. 무전기 같은 송수신 장비가 선로나 케이블에 고주파 간섭을 일으키지 않는지도 거리를 두고 확인합니다.
YOKOGAWA의 2024년 12월 안전사용 공지는 주문 시 매뉴얼이 필요 없다고 지정해 안전 관련 문서가 동봉되지 않은 사례를 다룹니다. BT200은 영향 대상 표에 2016년 4월부터 2021년 3월까지의 출하 기간으로 기재돼 있습니다. 제조사는 이미 출하된 제품을 계속 안전하게 사용할 수 있다고 밝히면서 해당 매뉴얼을 확인하도록 안내합니다. 제품 결함이나 사용 중지 공지로 해석해서는 안 됩니다.
위험구역 사용 가능 여부도 BT200이라는 기본 모델명만으로 판단할 수 없습니다. 개별 장비의 suffix, 명판, 방폭 승인 범위와 최신 안전 설명서를 대조해야 합니다.
구매·렌탈 선택 기준
YOKOGAWA는 BT200을 2021년 3월 31일 단종하고 FieldMate를 대체 제품으로 안내합니다. 기존 BRAIN 계기의 단기 점검이나 셧다운처럼 사용 기간이 정해졌다면 YOKOGAWA BT200 렌탈을 검토할 수 있습니다. 장기 자산관리와 여러 프로토콜을 한 환경에서 운영한다면 FieldMate의 도입 조건을 따로 비교해야 합니다.
구매 | 렌탈 |
|---|---|
BRAIN 계기를 장기간 반복 관리하고 단종 장비의 유지보수·부품·구성품을 직접 관리할 수 있는 경우 | 단기 정비, 시운전, 셧다운처럼 사용 기간이 정해지고 필요한 케이블 구성을 사전에 확인할 수 있는 경우 |
FieldMate가 BT200과 모든 조건에서 완전히 같은 장비라는 뜻은 아닙니다. 필요한 PC 환경, USB FieldMate Modem, 지원 장치와 작업 절차를 따로 확인해야 합니다.
렌탈 전 체크리스트
출고 전에 연결 대상과 구성품을 함께 확인하면 통신 케이블이 맞지 않거나 승인 범위가 다른 장비를 고르는 일을 줄일 수 있습니다.
연결할 계기의 제조사·모델과 BRAIN 지원 여부
BT200-N00 또는 BT200-P00 형식과 전체 suffix
IC 클립·악어 클립·3핀·5핀 중 필요한 통신 케이블
루프 전원, 250～600Ω 부하저항과 배선 환경
작업 온도·습도·방수 대책과 위험구역 승인 요구
배터리, 프린터 용지, 필요한 점검·교정 문서
실제 대여 가능 여부와 구성품, 개별 장비의 승인·점검 상태는 문의 시점에 확인해 주세요.
