충전기 출하검사 준비: 내전압시험기 교정과 누설전류 확인
충전기 출하검사 라인을 준비할 때는 세 시험을 한 묶음으로 발주하기보다 제품에 적용되는 시험 기준부터 확정해야 합니다. 내전압·절연저항·누설전류는 확인하는 내용과 피시험물의 상태가 다르기 때문입니다.
기준서에서 시험 항목, AC/DC, 전압·전류·시간, 합격값, 시험점과 운전 조건을 뽑은 뒤 장비 기능과 교정성적서 항목을 맞추세요. 내전압시험기 교정은 시험기의 출력과 표시·측정값을 확인하는 과정입니다. 제품 인증이나 출하 합격 판정 자체를 대신하지는 않습니다.

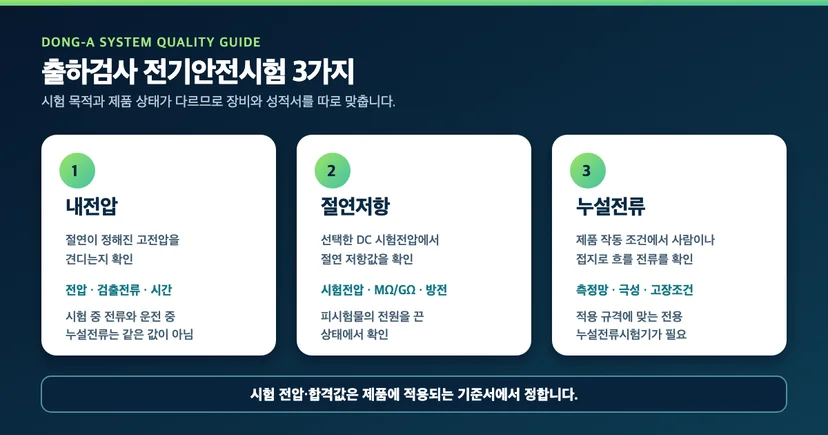

내전압·절연저항·누설전류는 무엇이 다를까?
세 시험은 이름이 비슷해도 목적이 다릅니다. 내전압시험은 절연 내력, 절연저항시험은 DC 전압에서의 저항값, 누설전류시험은 제품 운전 조건에서 흐를 수 있는 전류를 확인합니다.
시험 | 확인하는 내용 | 장비에서 맞출 조건 | 혼동하기 쉬운 경계 |
|---|---|---|---|
내전압시험 | 절연이 정해진 높은 전압을 일정 시간 견디는지 | AC/DC, 출력전압, 검출전류, 시험시간, 인터록 | 시험 중 검출전류를 제품 운전 중 누설전류와 같은 값으로 보면 안 됨 |
절연저항시험 | 선택한 DC 시험전압에서 절연 저항값이 얼마인지 | 시험전압, MΩ·GΩ 범위, 무전압 확인, 시험 후 방전 | 내전압시험처럼 절연 파괴 여부를 확인하는 시험이 아님 |
누설전류시험 | 제품이 작동할 때 사람이나 접지로 흐를 수 있는 전류 | 측정망, 극성, 단일고장 조건, 제품 정격전류 | 일반 누설전류 클램프미터와 제품 안전시험용 전용기는 역할이 다름 |
HIOKI는 절연저항시험을 정해진 전압에서 저항값을 재는 시험, 내전압시험을 절연 내력을 확인하는 시험으로 구분합니다. 누설전류시험기는 적용 규격에 맞는 측정망과 극성·고장조건을 다룰 수 있어야 합니다.
제품 기준서에서 먼저 뽑을 시험 조건
장비 모델을 고르기 전에 아래 항목을 한 장으로 정리하세요. 충전기라도 정격입력·절연 구조·접지 방식이 다르면 시험 조건이 달라집니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
제품과 적용 규격 | 출하검사 항목과 합격 기준 | 해당 규격의 시험 기능·측정망 지원 | 제품 종류마다 시험 조건이 다르므로 고정값으로 일반화하지 않음 |
절연 구조와 시험점 | 전원부·외함·접지부 등 규정된 지점 | 필요한 단자 구성, 치구와 안전 인터록 | 같은 전압이어도 시험 위치가 다르면 판정 의미가 달라짐 |
내전압 조건 | AC/DC, 전압, 검출전류, 시간 | 출력 범위·용량, 전류 검출과 타이머 | 내전압시험기 기능과 실제 시험점을 함께 확인 |
절연저항 조건 | DC 시험전압과 저항 합격값 | 시험전압 선택값, 저항 범위, 방전 기능 | 무전압 상태에서 측정하며 내전압시험과 역할이 다름 |
누설전류 조건 | 측정 전류 종류, 측정망, 극성·고장조건 | 규격에 맞는 전용 측정망과 제품 전류 용량 | 운전 조건을 재현해야 결과를 해석할 수 있음 |
생산 운영 조건 | 검사 수량, 주기, 저장 항목 | 외부 I/O, 통신, 기록 방식, 치구 구성 | 수동 검사와 자동 라인의 필요한 구성이 다름 |
고전압 시험의 연결과 출하검사 절차는 교육받은 작업자가 제품 적용 규격, 위험성 평가와 제조사 지침에 따라 설계·수행해야 합니다. 제품별 시험전압과 배선 순서는 다루지 않습니다.
우선 검토할 모델과 역할의 경계
절연저항 항목에는 FLUKE 1507을 먼저 후보로 검토할 수 있습니다. 공식 사양은 50·100·250·500·1000 V의 DC 시험전압과 0.01 MΩ~10 GΩ의 측정 범위를 안내합니다. PI·DAR 자동 계산, Compare 합격·불합격 기준과 자동 방전 기능도 제공합니다.
다만 FLUKE 1507은 절연저항계입니다. 내전압시험기나 누설전류시험기를 대신할 수 없습니다. 제품의 정격전압만 보고 시험전압을 고르지 말고 적용 규격이나 제조사 절차가 요구하는 값을 먼저 확인하세요. 자세한 조건은 FLUKE 1507 시험전압 선택 안내와 절연저항계 렌탈 선택 가이드에서 볼 수 있습니다.
제조사 | 모델 | 맡을 수 있는 역할 | 먼저 확인할 조건 |
|---|---|---|---|
FLUKE | 1507 | DC 절연저항 측정, 50·100·250·500·1000 V, 0.01 MΩ~10 GΩ | 요구 시험전압이 선택값에 있는지, 저항 범위와 무전압 시험 조건이 맞는지 |
HIOKI | 3158-03 | AC 내전압시험, 최대 5 kV, 500 VA, 0.01 mA~120 mA 전류 측정 | AC 시험 여부, 출력·검출전류·시간, 치구·인터록과 통신 구성이 맞는지 |
HIOKI 3158-03은 AC 내전압시험기 예시입니다. 제조사 페이지에는 3158이 단종 제품으로 표시되므로 실제 공급 가능 여부와 대체 모델은 문의 시 확인해야 합니다. 기능은 HIOKI 3158-03 AC 내전압시험기 소개에서 확인할 수 있습니다.
출하검사용 누설전류시험기는 확인된 전용 모델 없이 임의로 추천하지 않습니다. 필요한 측정망, 극성·단일고장 조건과 제품 정격전류를 알려주시면 조건에 맞는 장비를 따로 검토해야 합니다.
내전압시험기 교정과 성적서 준비
내전압시험기 교정은 장비 이름만 전달하기보다 현장에서 실제로 쓰는 기능과 시험점을 함께 알려주는 편이 좋습니다. 기본 교정 지점 밖의 특정 전압이나 전류가 필요하면 의뢰 전에 포함 가능 여부를 확인하세요. HIOKI도 표준 교정 조건은 검사 데이터시트에 따르며, 추가 지점은 별도로 문의하라고 안내합니다.
교정성적서에서는 제조사·모델·식별번호가 의뢰 장비와 같은지 먼저 확인합니다. 실제 사용점이 성적서 범위에 들어 있는지, 결과와 측정불확도도 함께 살펴보세요. 측정불확도는 교정 결과에 남는 불확실성의 크기입니다. 성적서 읽는 방법은 측정불확도와 교정성적서 가이드를 참고할 수 있습니다.
(주)동아시스템의 교정 인정범위에는 절연시험기(40210), 내전압/전기 안전 시험기(40313), 누설전류 시험기(40416)가 포함돼 있습니다. 같은 분류라도 모델별 측정량·범위·주파수·측정망과 요구 불확도가 다릅니다. 장비 모델과 실제 사용점을 알려주시면 교정 가능 여부를 확인할 수 있습니다.
교정성적서는 시험기의 상태를 확인하는 자료이며, 충전기 자체의 안전인증이나 출하 합격 판정을 대신하지 않습니다.
라인 증설·단기 검사 장비와 교정 일정
검사 라인을 늘리거나 단기 생산에 장비를 추가할 때는 시험기 확보일과 교정성적서 발급 일정을 함께 맞추세요. 장비 수량만 먼저 정하면 치구, 인터록, 통신 방식이나 필요한 교정 지점이 빠질 수 있습니다.
견적요청 페이지의 ‘내용’란에는 아래 정보를 적어 주세요.
제품명·모델과 적용 규격 또는 고객사 검사 기준
내전압·절연저항·누설전류 가운데 필요한 시험 항목
AC/DC, 실제 사용하는 전압·전류·시간과 합격값
장비명·제조사·모델·수량, 치구·인터록·통신 필요 여부
필요한 날짜, 구매·렌탈 기간과 성적서 제출 조건
시험 조건을 모두 정하지 못했더라도 제품 기준서와 현재 검사표부터 보내면 됩니다. 확인된 항목과 아직 결정해야 할 항목을 나누면 장비 선정과 내전압시험기 교정 일정을 함께 검토하기가 쉬워집니다.
(주)동아시스템 계측기 선정·렌탈·교정 원스톱 상담
(주)동아시스템은 산업용 계측기 선정부터 판매·렌탈, 교정 상담까지 한 흐름으로 잇는 원스톱 솔루션을 운영합니다. 장비를 문의할 때 측정 대상, 요구 범위와 정확도, 사용 환경, 일정, 필요한 구성품을 알려주시면 확인 가능한 장비와 서비스 범위를 안내합니다.
이 원스톱 솔루션에서는 계측기 선택, 렌탈 출고 조건, 교정 성적서 요구사항을 한 번에 상담할 수 있습니다. 렌탈 장비는 출고 전에 구성품과 교정 상태를 확인합니다. 교정이 함께 필요한 경우에는 장비 종류와 요구 범위에 따라 가능한 절차와 일정을 상담합니다. 실제 장비 보유 여부와 세부 서비스 범위는 문의 시점에 확인해 주세요.
(주)동아시스템은 KOLAS 국제공인교정기관으로서 인정 범위에 해당하는 교정 서비스를 제공합니다. 교정 의뢰 전에는 측정량, 범위, 요구 불확도와 성적서 사용 목적을 함께 확인하는 편이 좋습니다.
렌탈 전용 연락처는 010-6565-3866, 이메일은 donga@dongasystem.co.kr입니다. 회사 위치와 서비스 정보는 동아시스템 공식 웹사이트에서 확인할 수 있습니다.
