FLUKE 287 렌탈로 순간 전압 강하를 잡을 수 있을까? TrendCapture 설정 기준
FLUKE 287 렌탈을 준비한다면 전압이 얼마나 낮아지는지만큼 변화가 얼마나 오래 이어지는지부터 확인하세요. 수 초 이상 이어지거나 발생 시점을 모르는 변화는 기록 세션과 TrendCapture로 시간대를 좁힐 수 있습니다. 아주 짧은 과도 신호라면 장시간 기록과 별도로 Peak Capture나 더 빠른 기록 장비를 검토해야 합니다.
FLUKE 287 렌탈에서는 1초 간격부터 고르지 마세요. 예상되는 변화 주기, 이벤트 임계값, 기록 기간과 메모리를 함께 맞춰야 합니다. 이 글에서는 간헐 전압 강하를 찾을 때 세 기능을 어떻게 나누고, 무엇을 렌탈 전에 확인할지 정리합니다.
간헐 전압 변화의 지속 시간 구분

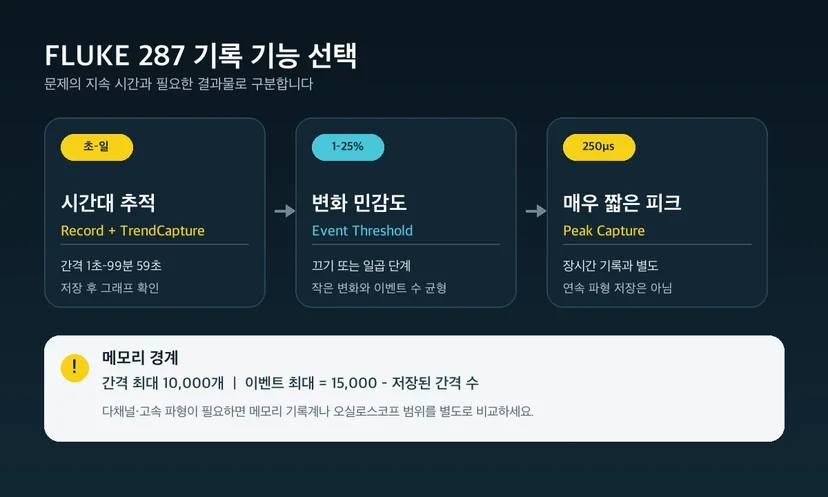

수 초 이상 이어지거나 반복 시점을 모르는 변화는 장시간 기록을 우선하고, 매우 짧은 피크는 Peak Capture로 구분합니다. FLUKE 287은 일반적인 고정 속도 데이터 로거처럼 모든 순간의 값을 연속 파형으로 저장하지 않습니다. Fluke 설명에 따르면 계기는 내부적으로 더 짧은 주기로 신호를 살피면서, 설정한 간격의 요약값과 의미 있는 변화인 이벤트를 기록합니다.
TrendCapture는 저장된 기록을 계기 화면에서 그래프로 빠르게 확인하는 기능입니다. 기록이 끝난 뒤 이상이 생긴 시간대를 찾는 데 알맞습니다. TrendCapture를 기록 중에 실행하면 진행 중인 세션이 종료될 수 있으므로, 실시간 파형 화면처럼 사용하면 안 됩니다.
기록 간격과 이벤트 임계값 설정 기준
기록 간격은 예상되는 변화보다 충분히 짧되, 필요한 기간이 메모리에 들어오는 값으로 고릅니다. 공식 사용자 설명서의 설정 범위는 1초–99분 59초이며, 기록 시간은 1분–99일 23시간 59분입니다. 이는 메뉴에서 고를 수 있는 범위입니다. 실제 연속 운용 시간은 배터리와 남은 메모리의 영향을 받습니다.
확인 조건 | 필요한 측정 또는 시험 | 장비 선택 기준 | 근거 |
|---|---|---|---|
변화가 이어지는 시간 | 짧은 시험 기록으로 지속 시간 확인 | 기록 간격 1초–99분 59초에서 예상 변화보다 짧은 값 선택 | Fluke 사용자 설명서 |
정상 변동과 문제 하한의 차이 | 정상 운전 구간과 이상 의심 구간 비교 | 기록 이벤트 임계값 끄기 또는 1–25% 사이의 일곱 단계 | Fluke 이벤트 기록 애플리케이션 노트 |
필요한 전체 관찰 기간 | 고장 반복 주기보다 긴 기록 시간 설정 | 1분–99일 23시간 59분 범위와 배터리·메모리 대조 | Fluke 사용자 설명서 |
정상값이 측정 범위 경계에 걸리는지 | 자동 범위와 수동 범위의 시험 기록 비교 | 불필요한 범위 전환 이벤트를 줄일 수 있는 수동 범위 검토 | Fluke 이벤트 기록 애플리케이션 노트 |
설정을 시작하기 전에 정상 전압과 문제로 볼 하한값, 예상 지속 시간을 적어 두세요. 예를 들어 정상적인 리플이나 부하 전환까지 모두 고장 이벤트로 잡히면 임계값을 다시 조정해야 합니다. 임계값을 높이면 작은 강하를 놓칠 수 있으므로 짧은 시험 기록으로 이벤트 수를 먼저 확인하는 편이 안전합니다.
10,000개 간격과 이벤트 메모리의 관계
기록 기간만 길게 잡는다고 원하는 해상도가 유지되지는 않습니다. 사용자 설명서에는 최대 샘플 간격 수가 10,000개이며, 기록 가능한 이벤트 수는 15,000 - 저장된 간격 수로 안내돼 있습니다. 기록 시간과 간격 설정은 남은 메모리에 맞춰 서로 조정될 수 있습니다.
예를 들어 8시간을 3초 간격으로 기록하면 계산상 간격 데이터는 9,600개입니다. 이 경우 이벤트 여유는 최대 5,400개가 됩니다. 실제 세션을 시작하기 전에는 화면에 표시되는 예상 메모리 사용량을 확인하세요. 간격을 정한 뒤 기록 시간과 이벤트 여유를 다시 보는 순서가 필요합니다.
각 기록 구간에는 최솟값·최댓값·평균값과 시간 정보가 남습니다. TrendCapture로 이상 구간을 찾고, 상세 표와 보고서가 필요하면 FlukeView Forms와 해당 케이블 구성을 별도로 확인합니다.
250μs Peak Capture의 적용 경계
250μs Peak Capture는 짧은 과도 신호의 최솟값·최댓값을 확인하는 기능으로, 장시간 기록 간격과는 역할이 다릅니다. 1초 기록에서는 그 사이의 모든 파형을 저장하지 않습니다. Fluke 데이터시트는 Peak Capture가 250μs만큼 빠른 과도를 기록할 수 있다고 안내합니다.
문제의 발생 시각과 장시간 추세가 중요하면 기록 세션을, 짧은 피크의 크기가 중요하면 Peak Capture를 먼저 검토합니다. 여러 채널의 동시 파형, 반복되는 고속 스위칭, 파형 모양 자체가 필요하면 메모리 기록계나 오실로스코프급 장비가 더 적합할 수 있습니다. HIOKI MR8847-01 같은 메모리 기록계는 최대 20MS/s와 다채널 입력을 제공하지만, 본체만으로 작동하지 않으므로 입력 모듈 구성까지 확인해야 합니다.
FLUKE 287과 연관 장비 선택 기준

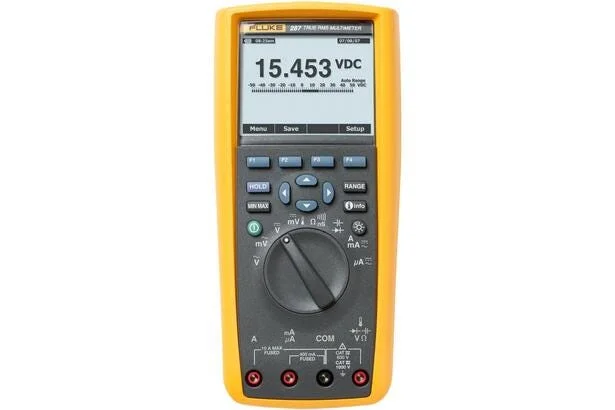

FLUKE 287 렌탈은 한 지점의 전압·전류·저항 등을 측정하면서 간헐 변화를 장시간 기록해야 할 때 우선 검토할 수 있습니다. 일반 수동 점검, 다채널 고속 파형, 다상 전력품질 분석은 목적이 다르므로 장비 이름보다 필요한 시간축과 채널 수로 구분합니다.
제조사 | 모델 | 먼저 확인할 조건 |
|---|---|---|
FLUKE | 287 | 한 지점의 장시간 기록과 이벤트 임계값·Peak Capture로 충분한지 확인 |
FLUKE | 179 | 장시간 기록 없이 일반 전기 점검과 수동 측정이 목적인지 판단 |
HIOKI | MR8847-01 | 다채널 고속 파형에 필요한 입력 모듈, 채널 수와 샘플링 속도 확인 |
FLUKE | 435II | 단일 DMM 기록이 아니라 3상 연결과 전력품질 항목이 필요한지 확인 |
FLUKE 179 멀티미터 안내는 일반 점검용 기능을, FLUKE 435II 전력품질 분석기 안내는 3상 전력품질 측정 범위를 설명합니다. 전원공급기 표시값과 제품 입력단 측정값이 다른 문제라면 양산검사 전압 차이 확인 순서도 함께 살펴보세요.
0.025%는 Fluke가 안내하는 기본 DC 정확도입니다. 상세 사양에서 ±(0.025% + 2 counts)는 500mV·5V·50V 범위에 적용되며, 50mV와 500·1000V 범위는 조건이 다릅니다. 필요한 전압 범위와 허용오차를 먼저 정해야 정확도 문구를 올바르게 해석할 수 있습니다.
렌탈 전 펌웨어·배터리·통신 구성 확인
장시간 기록은 계기 본체만 받아서는 준비가 끝나지 않습니다. 배터리 상태, 테스트 리드, 필요한 PC·모바일 연결 방식을 출고 전에 확인해야 합니다. Fluke 데이터시트는 AA 알카라인 배터리 6개와 로깅 모드 200시간의 배터리 사양을 제시하지만, 이 수치가 기록 기간 설정의 상한을 뜻하지는 않습니다. 사용 환경과 배터리 상태에 따라 달라질 수 있습니다.
구형 장비는 펌웨어도 살펴봅니다. Fluke 공식 안내에 따르면 시리얼 42700001 이상은 1.41, 42700000 이하는 1.16까지의 업데이트 경로를 사용합니다. 1.16에는 IR 케이블이 없는 상태에서 밝은 햇빛이나 강한 광원 때문에 기록 세션이 중단될 수 있던 문제의 수정이 포함돼 있습니다. 렌탈 문의 때 실제 장비의 시리얼과 펌웨어를 함께 확인하세요.
PC에서 기록을 분석하려면 FlukeView Forms 지원과 케이블 구성을, 모바일 연동이 필요하면 별매 ir3000 FC 포함 여부를 확인하세요. 또한 287의 안전 등급은 CAT III 1000V·CAT IV 600V입니다. 계기 등급만으로 작업 안전이 보장되지는 않으므로 리드·프로브 등급, 연결 위치와 현장 무전압·보호 절차를 함께 지켜야 합니다.
FLUKE 287 렌탈 문의 체크리스트
렌탈 문의 전에는 아래 조건을 정리해 주세요. 변화의 시간축과 필요한 기록 방식이 분명할수록 287로 충분한지, 다른 기록 장비를 함께 비교해야 하는지 빠르게 판단할 수 있습니다.
측정 대상은 DC 전압, AC 전압, 전류, 저항 중 무엇인가요?
정상값과 문제로 판단할 하한·상한은 얼마인가요?
변화는 약 몇 μs·ms·초·분 동안 이어지며 얼마나 자주 발생하나요?
기록해야 할 총 기간과 필요한 채널 수는 몇 개인가요?
PC 보고서, 모바일 연동, FlukeView Forms와 통신 케이블이 필요한가요?
사용 일정, 테스트 리드·클립과 교정 성적서 조건은 무엇인가요?
실제 대여 가능 일정과 구성품, 펌웨어와 교정 상태는 문의 시점에 확인합니다. 순간 전압 강하의 지속 시간을 아직 모른다면 정상값과 이상이 의심되는 시간대부터 알려주세요. 적합한 기록 간격과 장비 범위를 함께 좁힐 수 있습니다.
